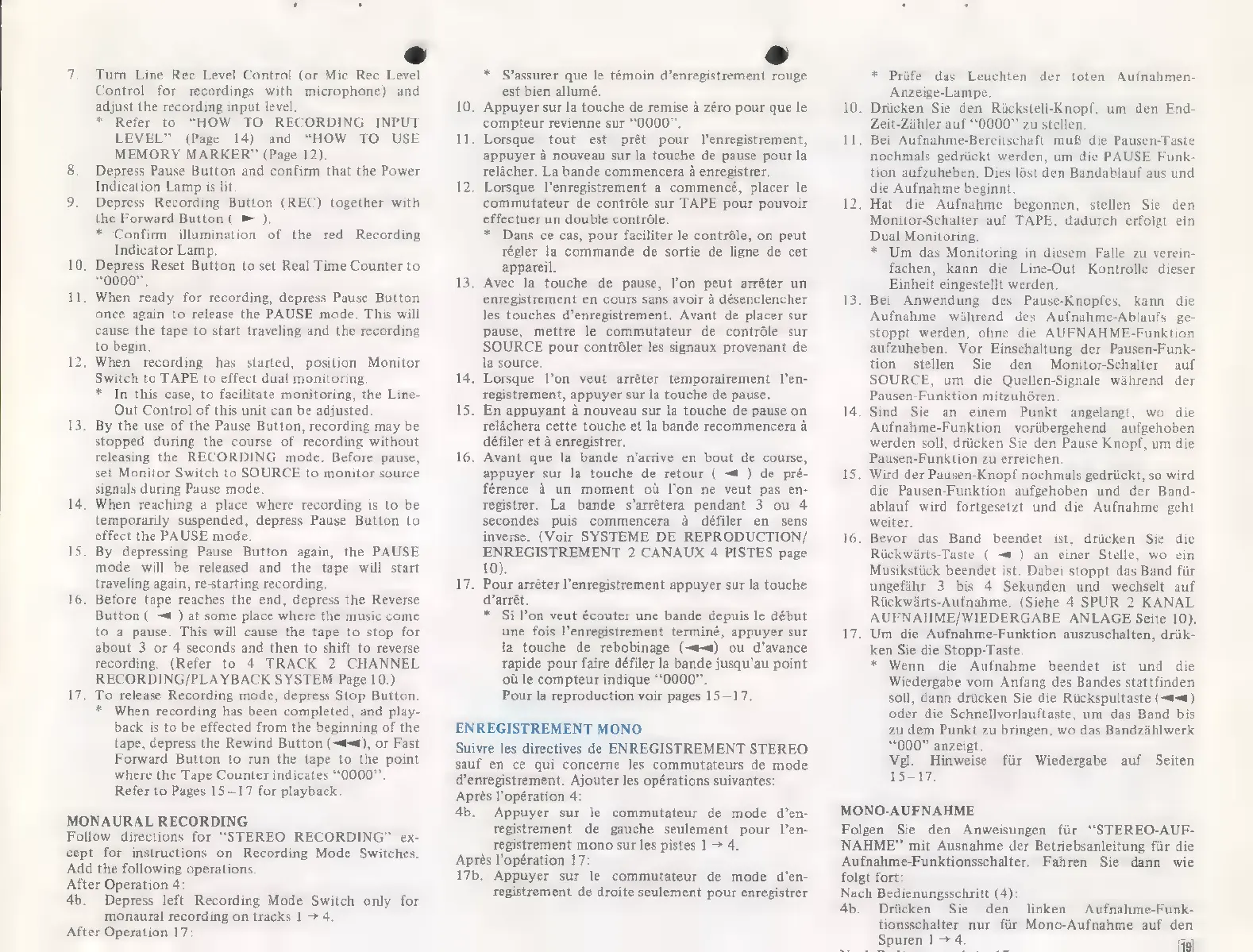

7.
Turn
Line
Rec
Level
Control
(or
Mic
Rec
Level
Control
for
recordings
with
microphone)
and
adjust
the
recording
input
level.
*
Refer
to
"HOW
TO
RECORDING
INPUT
LEVEL"
(Page
14)
and
“HOW
TO
USE
MEMORY
MARKER"
(Page
12).
8.
Depress
Pause
Button
and
confirm
that
the
Power
Indication
Lamp
is
lit
9.
Depress
Recording
Button
(REC)
together
with
the
Forward
Button
(
&
).
*
Confirm
illumination
of
the
red
Recording
Indicator
Lamp.
10.
Depress
Reset
Button
to
set
Real
Time
Counter
to
“0000”.
11.
When
ready
for
recording,
depress
Pause
Button
once
again
to
release
the
PAUSE
mode.
This
will
cause
the
tape
to
start
traveling
and
the
recording
to
begin.
12.
When
recording
has
started,
position
Monitor
Switch
to
TAPE
to
effect
dual
monitoring.
*
In
this
case,
to
facilitate
monitoring,
the
Line-
Out
Control
of
this
unit
can
be
adjusted.
13.
By
the
use
of
the
Pause
Button,
recording
may
be
stopped
during
the
course
of
recording
without
releasing
the
RECORDING
mode.
Before
pause,
set
Monitor
Switch
to
SOURCE
to
monitor
source
signals
during
Pause
mode.
14.
When
reaching
a
place
where
recording
is
to
be
temporarily
suspended,
depress
Pause
Button
to
effect
the
PAUSE
mode.
15.
By
depressing
Pause
Button
again,
the
PAUSE
mode
will
be
released
and
the
tape
will
start
traveling
again,
re-starting
recording.
16.
Before
tape
reaches
the
end,
depress
the
Reverse
Button
(
—a
)
at
some
place
where
the
music
come
to
a
pause.
This
will
cause
the
tape
to
stop
for
about
3
or
4
seconds
and
then
to
shift
to
reverse
recording.
(Refer
to
4
TRACK
2
CHANNEL
RECORDING/PLAYBACK
SYSTEM
Page
10.)
17.
To
release
Recording
mode,
depress
Stop
Button.
*
When
recording
has
been
completed,
and
play-
back
is
to
be
effected
from
the
beginning
of
the
tape,
depress
the
Rewind
Button
(al,
or
Fast
Forward
Button
to
run
the
tape
to
the
point
where
the
Tape
Counter
indicates
“0000”.
Refer
to
Pages
15—17
for
playback.
MONAURAL
RECORDING
Follow
directions
for
"STEREO
RECORDING"
ex-
cept
for
instructions
on
Recording
Mode
Switches.
Add
the
following
operations.
After
Operation
4:
4b.
Depress
left
Recording
Mode
Switch
only
for
monaural
recording
on
tracks
1
>
4.
After
Operation
17:
e
*
S'assurer
que
le
témoin
d'enregistrement
rouge
est
bien
allumé.
10.
Appuyer
sur
la
touche
de
remise
à
zéro
pour
que
le
compteur
revienne
sur
“0000”.
11.
Lorsque
tout
est
prét
pour
l'enregistrement,
appuyer
à
nouveau
sur
la
touche
de
pause
pour
la
relácher.
La
bande
commencera
à
enregistrer.
12.
Lorsque
l'enregistrement
a
commencé,
placer
le
commutateur
de
contróle
sur
TAPE
pour
pouvoir
effectuer
un
double
contróle.
*
Dans
ce
cas,
pour
faciliter
le
contróle,
on
peut
régler
la
commande
de
sortie
de
ligne
de
cet
appareil.
13.
Avec
la
touche
de
pause,
l’on
peut
arrêter
un
enregistrement
en
cours
sans
avoir
à
désenclencher
les
touches
d'enregistrement.
Avant
de
placer
sur
pause,
mettre
le
commutateur
de
contróle
sur
SOURCE
pour
contrôler
les
signaux
provenant
de
la
source.
14.
Lorsque
l'on
veut
arréter
temporairement
l'en-
registrement,
appuyer
sur
la
touche
de
pause.
15.
En
appuyant
à
nouveau
sur
la
touche
de
pause
on
reláchera
cette
touche
et
la
bande
recommencera
à
défiler
et
à
enregistrer.
16.
Avant
que
la
bande
n'arrive
en
bout
de
course,
appuyer
sur
la
touche
de
retour
(
)
de
pré-
férence
à
un
moment
où
l'on
ne
veut
pas
en-
registrer.
La
bande
s'arrêtera
pendant
3
ou
4
secondes
puis
commencera
à
défiler
en
sens
inverse.
(Voir
SYSTEME
DE
REPRODUCTION/
ENREGISTREMENT
2
CANAUX
4
PISTES
page
10).
17.
Pour
arréter
l'enregistrement
appuyer
sur
la
touche
d'arrét.
*
Sil'on
veut
écouter
une
bande
depuis
le
début
une
fois
l'enregistrement
terminé,
appuyer
sur
la
touche
de
rebobinage
(aal
ou
d'avance
rapide
pour
faire
défiler
la
bande
jusqu'au
point.
où
le
compteur
indique
“0000”.
Pour
la
reproduction
voir
pages
15—17.
ENREGISTREMENT
MONO
Suivre
les
directives
de
ENREGISTREMENT
STEREO
sauf
en
ce
qui
concerne
les
commutateurs
de
mode
d’enregistrement.
Ajouter
les
opérations
suivantes:
Après
l’opération
4:
4b.
Appuyer
sur
le
commutateur
de
mode
d’en-
registrement
de
gauche
seulement
pour
len-
registrement
mono
sur
les
pistes
1
>
4.
Après
l'opération
17:
17b.
Appuyer
sur
le
commutateur
de
mode
d’en-
registrement
de
droite
seulement
pour
enregistrer
*
Prüfe
das
Leuchten
der
toten
Aufnahmen-
Anzeige-Lampe.
10.
Drücken
Sie
den
Rückstell-Knopf,
um
den
End-
Zeit-Zähler
auf
“0000”
zu
stellen.
11.
Bei
Aufnahme-Bereitschaft
muß
die
Pausen-Taste
nochmals
gedrückt
werden,
um
die
PAUSE
Funk-
tion
aufzuheben.
Dies
löst
den
Bandablauf
aus
und
die
Aufnahme
beginnt.
12.
Hat
die
Aufnahme
begonnen,
stellen
Sie
den
Monitor-Schalter
auf
TAPE,
dadurch
erfolgt
ein
Dual
Monitoring.
*
Um
das
Monitoring
in
diesem
Falle
zu
verein-
fachen,
kann
die
Line-Out
Kontrolle
dieser
Einheit
eingestellt
werden.
13.
Bei
Anwendung
des
Pause-Knopfes,
kann
die
Aufnahme
während
des
Aufnahme-Ablaufs
ge-
stoppt
werden,
ohne
die
AUFNAHME-Funktion
aufzuheben.
Vor
Einschaltung
der
Pausen-Funk-
tion
stellen Sie
den
Monitor-Schalter
auf
SOURCE,
um
die
Quellen-Signale
während
der
Pausen-Funktion
mitzuhören
14.
Sind
Sie
an
einem
Punkt
angelangt,
wo
die
Aufnahme-Funktion
vorübergehend
aufgehoben
werden
soll,
drücken
Sie
den
Pause
Knopf,
um
die
Pausen-Funktion
zu
erreichen.
15.
Wird
der
Pausen-Knopf
nochmals
gedrückt,
so
wird
die
Pausen-Funktion
aufgehoben
und
der
Band-
ablauf
wird
fortgesetzt
und
die
Aufnahme
geht
weiter.
16.
Bevor
as
Band
beendet
ist,
drücken
Sie
die
ts-Taste
(
=
)
an
einer
Stelle,
wo
ein
Musikstück
beendet
ist.
Dabei
stoppt
das
Band
für
ungefähr
3
bis
4
Sekunden
und
wechselt
auf
Rückwärts-Aufnahme.
(Siehe
4
SPUR
2
KANAL
AUFNAHME/WIEDERGABE
ANLAGE
Seite
10).
17.
Um
die
Aufnahme-Funktion
auszuschalten,
drük-
ken
Sie
die
Stopp-Taste.
*
Wenn
die
Aufnahme
beendet
ist
und
die
Wiedergabe
vom
Anfang
des
Bandes
stattfinden
soll,
dann
drücken
Sie die
Rückspultaste
(=)
oder
die
Schnellvorlauftaste,
um
das
Band
bis
zu
dem
Punkt
zu
bringen,
wo
das
Bandzáhlwerk
“000”
anzeigt.
Vgl.
Hinweise
1517.
für
Wiedergabe
auf
Seiten
MONO-AUFNAHME
Folgen
Sie
den
Anweisungen
für
“STEREO-AUF-
NAHME”
mit
Ausnahme
der
Betriebsanleitung
für
die
Aufnahme-Funktionsschalter.
Fahren
Sie
dann
wie
folgt
fort:
Nach
Bedienungsschritt
(4):
4b.
Drücken
Sie
den
linken
Aufnahme-Funk-
tionsschalter
nur
für
Mono-Aufnahme
auf
den
.
Spurenl-4.
Ko
