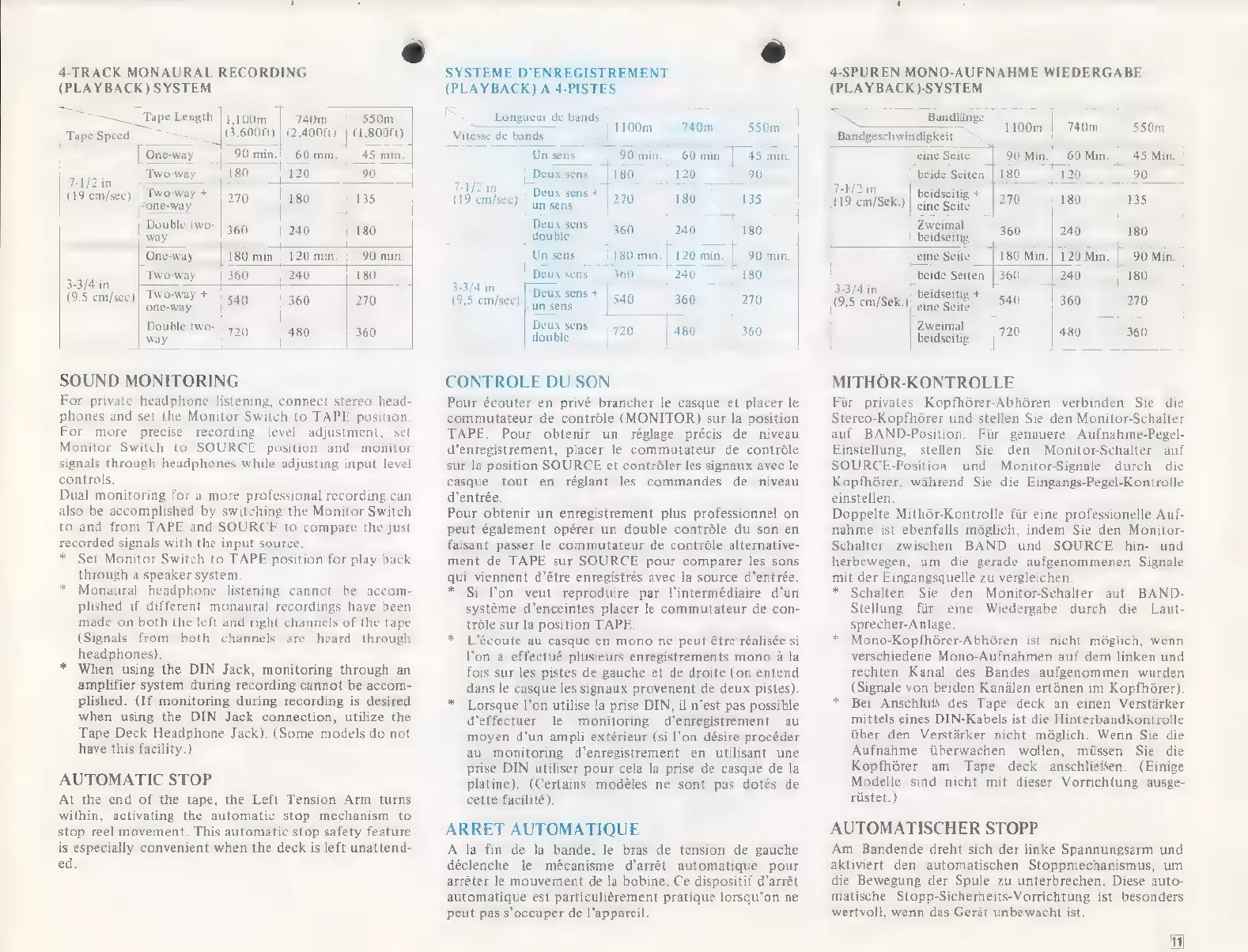

Akai GX-635D Operator's Manual

4-TRACK MONAURAL RECORDING
(PLAYBACK) SYSTEM
SYSTEME D'ENREGISTREMENT
(PLAYBACK) A 4-PISTES
4-SPUREN MONO-AUFNAHME WIEDERGABE
(PLAYBACK)-SYSTEM
“= Tape Length |1,100m | 740m | 550m
| Tape Speed (3,6001) | 2.40010 | (1,8001)
Las | One-way | 90min.| 60 min. | 45 min. |
way 180 2
Japon Love [180 — [120 90
(19 cm/sec) | Two-way + | 559 180 | 135
LOCALES NN i Pc ma NI |
Double two- |
x 360 20 — | 180
| One-way 180 min.| 120 min. | 90 min.
0 4 180
3-3/4 in an 2u E
9.5
(9.5 cm/sec) ran 360 270
Double two-
ES 720 480 360
SOUND MONITORING
For private headphone listening, connect stereo head-
phones and set the Monitor Switch to TAPE position.
For more precise recording level adjustment, set
Monitor Switch to SOURCE position and monitor
signals through headphones while adjusting input level
controls.
Dual monitoring for a more professional recording can
also be accomplished by switching the Monitor Switch
to and from TAPE and SOURCE to compare the just
recorded signals with the input source.
Set Monitor Switch to TAPE position for play back
through a speaker system
Monaural headphone listening cannot be accom-
plished if different monaural recordings have been
made on both the left and right channels of the tape
(Signals from both channels are heard through
headphones).
* When using the DIN Jack, monitoring through an
amplifier system during recording cannot be accom-
plished. (If monitoring during recording is desired
when using the DIN Jack connection, utilize the
Tape Deck Headphone Jack). (Some models do not
have this facility.)
AUTOMATIC STOP
At the end of the tape, the Left Tension Arm turns
within, activating the automatic stop mechanism to
stop reel movement. This automatic stop safety feature
is especially convenient when the deck is left unattend-
ed.
N FES |
-. Longueur de bands ] m Bandlänge
ees 74 100m | 740: 550:
Vitesse de bands xU bna Bandgeschwindigkeit Aue de p
Un sens | 90min.| 60 min. | 45 min. eine Seite | 90 Min. 45 Min. |
[Deux sens | 180 120 | | beide Seiten | 180 90
7-1/2 in H REH fee a 1-1/2 in D
(19 cm/sec) | Deux sens + | 270 180 — |135 (19 cm/sek) | beidseitig + | 270 180 135
n HIM NN Sine Belo dee |
Deux sens Zweimal
dons |360 20 jaso [éme |360 |240 180
Un zeg |180 min. | 120 min. | 90 min. [eine Seite | 180 Min.| 120 Min. | 90 Min.
Deux sens 240 — 180 beide Seiten | 360 | 240 180
DN
Te
erc
:
33/4in
P
e
(9,5 cm/sec) | DEUX sens + | 540 360 270 (9,5 cm/Sek.) Passi. 540 360 270
nen
||
UM]
|
AN
an
ye
Deux sens | Zweimal
Ar Io | 480 360 En, |720 [480 360
CONTROLE DU SON MITHÖR-KONTROLLE
Pour écouter en privé brancher le casque et placer le
commutateur de contrôle (MONITOR) sur la position
TAPE. Pour obtenir un réglage précis de niveau
d'enregistrement, placer le commutateur de contrôle
sur la position SOURCE et contrôler les signaux avec le
casque tout en réglant les commandes de niveau
d'entrée.
Pour obtenir un enregistrement plus professionnel on
peut également opérer un double contrôle du son en
faisant passer le commutateur de contróle alternative-
ment de TAPE sur SOURCE pour comparer les sons
qu viennent d’être enregistrés avec la source d'entrée.
Si l'on veut reproduire par l'intermédiaire d'un
systéme d'enceintes placer le commutateur de con-
tróle sur la position TAPE.
L'écoute au casque en mono ne peut étre réalisée si
l'on a effectué plusieurs enregistrements mono à la
fois sur les pistes de gauche et de droite (on entend
dans le casque les signaux provenent de deux pistes).
Lorsque l'on utilise la prise DIN, il n'est pas possible
d'effectuer le monitoring d'enregistrement au
moyen d'un ampli extérieur (si l'on désire procéder
au monitoring d'enregistrement en utilisant une
prise DIN utiliser pour cela la prise de casque de la
platine). (Certains modéles ne sont pas dotés de
cette facilité).
ARRET AUTOMATIQUE
A la fin de la bande, le bras de tension de gauche
déclenche le mécanisme d'arrét automatique pour
arrêter le mouvement de la bobine. Ce dispositif d’arrêt
automatique est particuliérement pratique lorsqu'on ne
peut pas s'occuper de l'appareil.
Für privates Kopfhórer-Abhóren verbinden Sie die
Stereo-Kopfhôrer und stellen Sie den Monitor-Schalter
auf BAND-Position. Für genauere Aufnahme-Pegel-
Einstellung, stellen Sie den Monitor-Schalter auf
SOURCE-Position und Monitor-Signale durch die
Kopfhörer, während Sie die Eingangs-Pegel-Kontrolle
einstellen.
Doppelte Mithör-Kontrolle für eine professionelle Auf-
nahme ist ebenfalls môglich, indem Sie den Monitor-
Schalter zwischen BAND und SOURCE hin- und
herbewegen, um die gerade aufgenommenen Signale
mit der Eingangsquelle zu vergleichen.
Schalten Sie den MonitorSchalter auf BAND-
Stellung für eine Wiedergabe durch die Laut-
sprecher-Anlage.
* Mono-Kopfhörer-Abhören ist nicht möglich, wenn
verschiedene Mono-Aufnahmen auf dem linken und
rechten Kanal des Bandes aufgenommen wurden
(Signale von beiden Kanälen ertönen im Kopfhörer).
* Bei Anschluß des Tape deck an einen Verstärker
mittels eines DIN-Kabels ist die Hinterbandkontrolle
über den Verstärker nicht möglich. Wenn Sie die
Aufnahme überwachen wollen, müssen Sie die
Kopfhörer am Tape deck anschließen. (Einige
Modelle sind nicht mit dieser Vorrichtung ausge-
rüstet.)
AUTOMATISCHER STOPP
Am Bandende dreht sich der linke Spannungsarm und
aktiviert den automatischen Stoppmechanismus, um
die Bewegung der Spule zu unterbrechen. Diese auto-
matische Stopp-Sicherheits-Vorrichtung ist besonders
wertvoll, wenn das Gerät unbewacht ist.
=]

Akai GX-635D Specifications

General

Track system	4-track, 2-channel stereo
Total Harmonic Distortion	0.8%
Outputs	0.775V (line)
Type	Reel to Reel
Heads	3 heads
Motor	2 x reel, 1 x capstan
Reel size	up to 10.5 inch reel
Wow and flutter	0.06% (7 1⁄2 ips)
Frequency response	30Hz to 26kHz (7 1/2 ips)
Signal to Noise Ratio	62dB
Dimensions	440 x 440 x 240 mm (17.3 x 17.3 x 9.4 inches)
Output Voltage	0.775V
Tape speeds	3 3/4 ips, 7 1/2 ips
