Akai GX-635D Operator's Manual

e

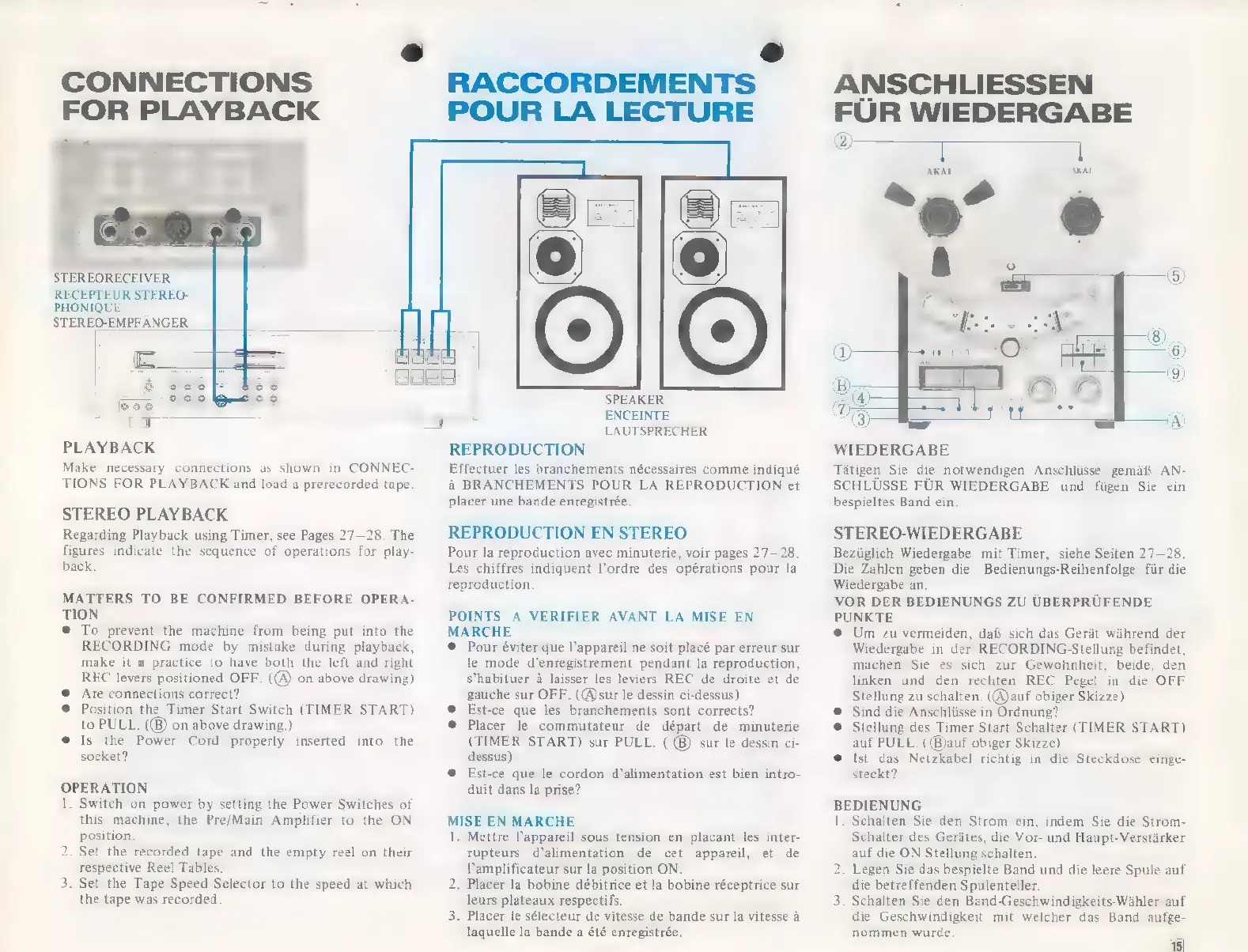

CONNECTIONS
FOR PLAYBACK
z N
STEREORECEIVER
RECEPTEUR STEREO-
PHONIQUE
STEREO-EMPFÄNGER
RACCORDEMENTS
POUR LA LECTURE
PLAYBACK
Make necessary connections as shown in CONNEC-
TIONS FOR PLAYBACK and load a prerecorded tape.
STEREO PLAYBACK
Regarding Playback using Timer, see Pages 27—28. The
figures indicate the sequence of operations for play-
back.
MATTERS TO BE CONFIRMED BEFORE OPERA-
TION
* To prevent the machine from being put into the
RECORDING mode by mistake during playback,
make it a practice to have both the left and right
REC levers positioned OFF. ((A) on above drawing)
© Are connections correct?
* Position the Timer Start Switch (TIMER START)
to PULL. ((B) on above drawing.)
* Is the Power Cord properly inserted into the
socket?
OPERATION
1. Switch on power by setting the Power Switches of
this machine, the Pre/Main Amplifier to the ON
position.
. Set the recorded tape and the empty reel on their
respective Reel Tables.
3. Set the Tape Speed Selector to the speed at which
the tape was recorded
Di
SPEAKER
u ENCEINTE
LAUTSPRECHER
REPRODUCTION
Effectuer les branchements nécessaires comme indiqué
à BRANCHEMENTS POUR LA REPRODUCTION et
placer une bande enregistrée.
REPRODUCTION EN STEREO
Pour la reproduction avec minuterie, voir pages 27—28.
Les chiffres indiquent l'ordre des opérations pour la
reproduction.
POINTS A VERIFIER AVANT LA MISE EN
MARCHE
* Pour éviter que l'appareil ne soit placé par erreur sur
le mode d'enregistrement pendant la reproduction,
s'habituer à laisser les leviers REC de droite et de
gauche sur OFF. (sur le dessin ci-dessus)
* Est-ce que les branchements sont corrects?
© Placer le commutateur de départ de minuterie
(TIMER START) sur PULL. ( (B) sur le dessin ci-
dessus)
* Est-ce que le cordon d'alimentation est bien intro-
duit dans la prise?
MISE EN MARCHE
1. Mettre l'appareil sous tension en placant les inter-
rupteurs d'alimentation de cet appareil, et de
l'amplificateur sur la position ON.
2. Placer la bobine débitrice et la bobine réceptrice sur
leurs plateaux respectifs.
3. Placer le sélecteur de vitesse de bande sur la vitesse à
laquelle la bande a été enregistrée.
ANSCHLIESSEN
FÜR WIEDERGABE
@
l l
AKAI AKAL
WIEDERGABE
Tätigen Sie die notwendigen Anschlüsse gemäß AN-
SCHLÜSSE FÜR WIEDERGABE und fügen Sie ein
bespieltes Band ein,
STEREO-WIEDERGABE
Bezüglich Wiedergabe mit Timer, siehe Seiten 27—28.
Die Zahlen geben die Bedienungs-Reihenfolge für die
Wiedergabe an.
VOR DER BEDIENUNGS ZU ÜBERPRÜFENDE
PUNKTE
© Um zu vermeiden, daß sich das Gerät während der
Wiedergabe in der RECORDING-Stellung befindet,
machen Sie es sich zur Gewohnheit, beide, den
linken und den rechten REC Pegel in die OFF
Stellung zu schalten. ((A)auf obiger Skizze)
© Sind die Anschlüsse in Ordnung?
* Stellung des Timer Start Schalter (TIMER START)
auf PULL. ((B)auf obiger Skizze)
© Ist das Netzkabel richtig in die Steckdose einge-
steckt?
BEDIENUNG
1. Schalten Sie den Strom ein, indem Sie die Strom-
Schalter des Gerätes, die Vor- und Haupt-Verstärker
auf die ON Stellung schalten.
. Legen Sie das bespielte Band und die leere Spule auf
die betreffenden Spulenteller.
3. Schalten Sie den Band-Geschwindigkeits-Wähler auf
die Geschwindigkeit mit welcher das Band aufge-
nommen wurde.
5
N

Akai GX-635D Specifications

General

Track system	4-track, 2-channel stereo
Total Harmonic Distortion	0.8%
Outputs	0.775V (line)
Type	Reel to Reel
Heads	3 heads
Motor	2 x reel, 1 x capstan
Reel size	up to 10.5 inch reel
Wow and flutter	0.06% (7 1⁄2 ips)
Frequency response	30Hz to 26kHz (7 1/2 ips)
Signal to Noise Ratio	62dB
Dimensions	440 x 440 x 240 mm (17.3 x 17.3 x 9.4 inches)
Output Voltage	0.775V
Tape speeds	3 3/4 ips, 7 1/2 ips
