Akai GX-635D Operator's Manual

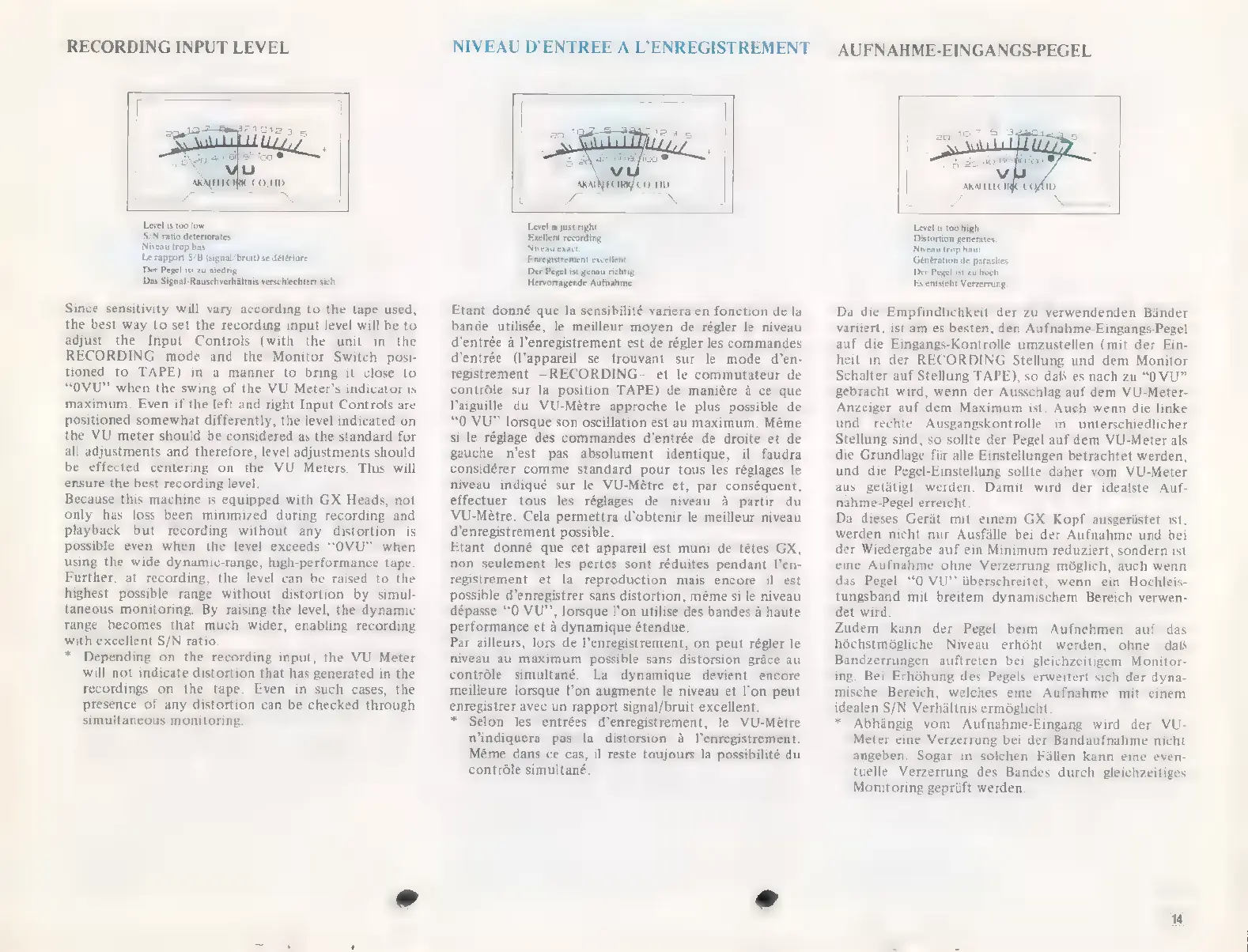

RECORDING INPUT LEVEL
Level is too low.
S/N ratio deteriorates
Niveau trop bas.
Le rapport S/B (signal/bruit) se détériore.
Der Pegel ist zu niedrig.
Das Signal-Rauschverhältnis verschlechtert sich.
Since sensitivity will vary according to the tape used,
the best way to set the recording input level will be to
adjust the Input Controls (with the unit in the
RECORDING mode and the Monitor Switch posi-
tioned to TAPE) in a manner to bring it close to
“OVU” when the swing of the VU Meter's indicator is
maximum. Even if the left and right Input Controls are
positioned somewhat differently, the level indicated on
the VU meter should be considered as the standard for
all adjustments and therefore, level adjustments should
be effected centering on the VU Meters. This will
ensure the best recording level.
Because this machine is equipped with GX Heads, not
only has loss been minimized during recording and
playback but recording without any distortion is
possible even when the level exceeds “OVU” when
using the wide dynamic-range, high-performance tape.
Further, at recording, the level can be raised to the
highest possible range without distortion by simul-
taneous monitoring. By raising the level, the dynamic
range becomes that much wider, enabling recording
with excellent S/N ratio.
* Depending on the recording input, the VU Meter
will not indicate distortion that has generated in the
recordings on the tape. Even in such cases, the
presence of any distortion can be checked through
simultaneous monitoring.
NIVEAU
D’ENTREE
A
L'ENREGISTREMENT
AUFNAHME-EINGANGS-PEGEL
Level is just right.
Exellent recording
Der Pegel ist genau richtig.
Hervorragende Aufnahme.
Etant donné que la sensibilité variera en fonction de la
bande utilisée, le meilleur moyen de régler le niveau
d'entrée à l'enregistrement est de régler les commandes
d'entrée (l'appareil se trouvant sur le mode d'en-
registrement —-RECORDING- et le commutateur de
contrôle sur la position TAPE) de manière à ce que
l’aiguille du VU-Mètre approche le plus possible de
“0 VU" lorsque son oscillation est au maximum. Même
si le réglage des commandes d'entrée de droite et de
gauche n’est pas absolument identique, il faudra
considérer comme standard pour tous les réglages le
niveau indiqué sur le VU-Métre et, par conséquent,
effectuer tous les réglages de niveau à partir du
VU-Mètre. Cela permettra d'obtenir le meilleur niveau
d'enregistrement possible.
Etant donné que cet appareil est muni de tétes GX,
non seulement les pertes sont réduites pendant l'en-
registrement et la reproduction mais encore il est
possible d'enregistrer sans distortion, méme si le niveau
dépasse “0 VU", lorsque l'on utilise des bandes à haute
performance et à dynamique étendue.
Par ailleurs, lors de l'enregistrement, on peut régler le
niveau au maximum possible sans distorsion gráce au
contróle simultané. La dynamique devient encore
meilleure lorsque l'on augmente le niveau et l'on peut
enregistrer avec un rapport signal/bruit excellent.
* Selon les entrées d'enregistrement, le VU-Mètre
n'indiquera pas la distorsion à l'enregistrement.
Méme dans ce cas, il reste toujours la possibilité du
contróle simultané.
Level is too high.
Distortion generates.
Niveau trop haut.
Génération de parasites.
Der Pegel ist zu hoch
Es entsteht Verzerrung
Da die Empfindlichkeit der zu verwendenden der
variiert, ist am es besten, den Aufnahme-Eingangs-Pegel
auf die Eingangs-Kontrolle umzustellen (mit der Ein-
heit in der RECORDING Stellung und dem Monitor
Schalter auf Stellung TAPE), so dafs es nach zu “O VU”
gebracht wird, wenn der Ausschlag auf dem VU-Meter-
Anzeiger auf dem Maximum ist. Auch wenn die linke
und rechte Ausgangskontrolle in unterschiedlicher
Stellung sind, so sollte der Pegel auf dem VU-Meter als
die Grundlage für alle Einstellungen betrachtet werden,
und die Pegel-Einstellung sollte daher vom VU-Meter
aus getütig werden. Damit wird der idealste Auf-
nahme-Pegel erreicht.
Da dieses Gerät mit einem GX Kopf ausgerüstet ist,
werden nicht nur Ausfälle bei der Aufnahme und bei
der Wiedergabe auf ein Minimum reduziert, sondern ist
eine Aufnahme ohne Verzerrung móglich, auch wenn
das Pegel "0 VU" überschreitet, wenn ein Hochleis-
tungsband mit breitem dynamischem Bereich verwen-
det wird.
Zudem kann der Pegel beim Aufnehmen auf das
hóchstmógliche Niveau erhöht werden, ohne daß
Bandzerrungen auftreten bei gleichzeitigem Monitor-
ing. Bei Erhóhung des Pegels erweitert sich der dyna-
mische Bereich, welches eine Aufnahme mit einem
idealen S/N Verhältnis ermóglicht.
* Abhängig vom Aufnahme-Eingang wird der VU-
Meter eine Verzerrung bei der Bandaufnahme nicht
angeben. Sogar in solchen Füllen kann eine even-
tuelle Verzerrung des Bandes durch gleichzeitiges
Monitoring geprüft werden,

Akai GX-635D Specifications

General

Track system	4-track, 2-channel stereo
Total Harmonic Distortion	0.8%
Outputs	0.775V (line)
Type	Reel to Reel
Heads	3 heads
Motor	2 x reel, 1 x capstan
Reel size	up to 10.5 inch reel
Wow and flutter	0.06% (7 1⁄2 ips)
Frequency response	30Hz to 26kHz (7 1/2 ips)
Signal to Noise Ratio	62dB
Dimensions	440 x 440 x 240 mm (17.3 x 17.3 x 9.4 inches)
Output Voltage	0.775V
Tape speeds	3 3/4 ips, 7 1/2 ips
