Akai GX-635D Operator's Manual

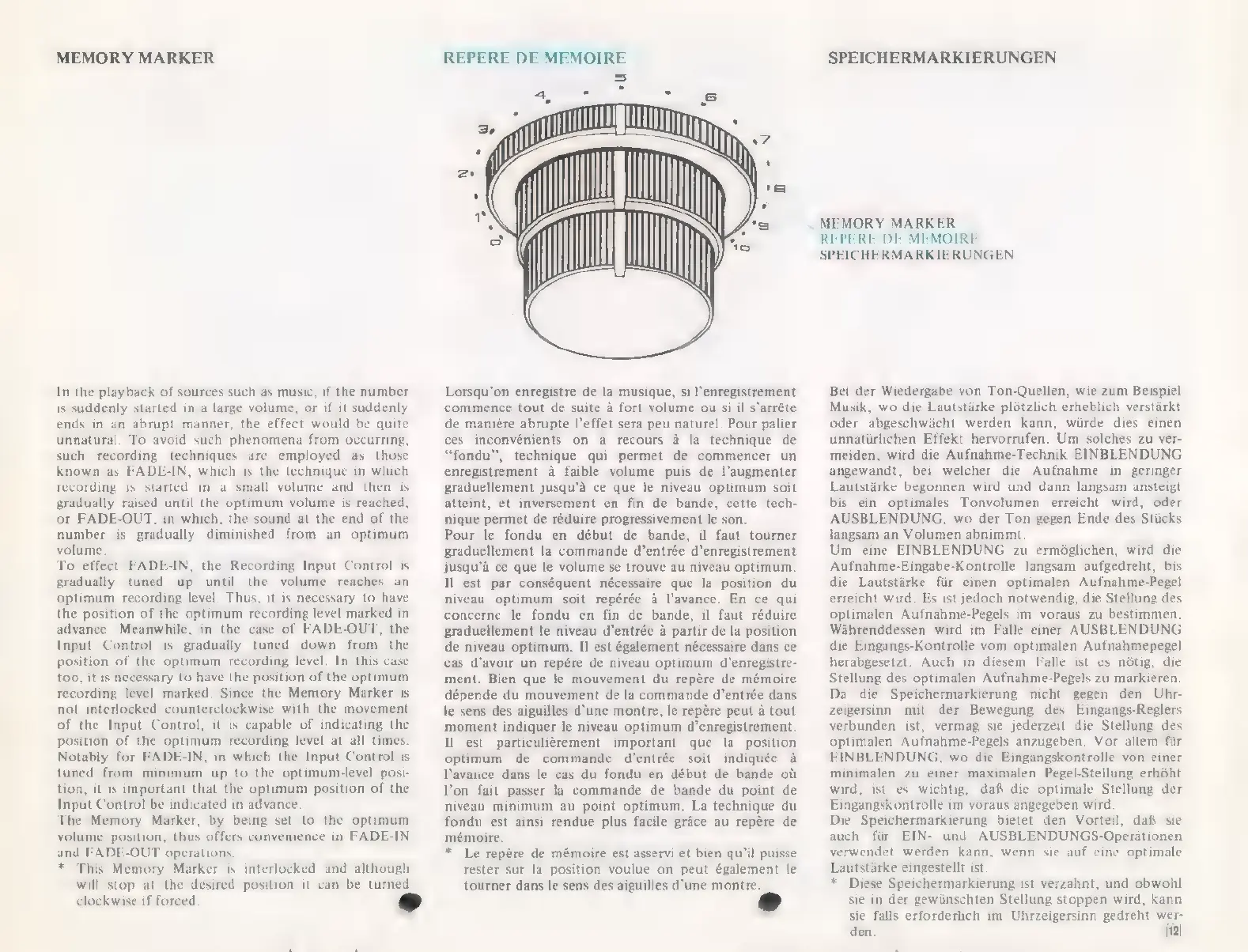

MEMORY MARKER
In the playback of sources such as music, if the number
is suddenly started in a large volume, or if it suddenly
ends in an abrupt manner, the effect would be quite
unnatural, To avoid such phenomena from occurring,
such recording techniques are employed as those
known as FADE-IN, which is the technique in which
recording is started in a small volume and then is
gradually raised until the optimum volume is reached,
or FADE-OUT, in which, the sound at the end of the
number is gradually diminished from an optimum
volume.
To effect FADE-IN, the Recording Input Control is
gradually tuned up until the volume reaches an
optimum recording level. Thus, it is necessary to have
the position of the optimum recording level marked in
advance. Meanwhile, in the case of FADE-OUT, the
Input Control is gradually tuned down from the
position of the optimum recording level. In this case
too, it is necessary to have the position of the optimum
recording level marked. Since the Memory Marker is
not interlocked counterclockwise with the movement
of the Input Control, it is capable of indicating the
position of the optimum recording level at all times.
Notably for FADE-IN, in which the Input Control is
tuned from minimum up to the optimum-level posi-
tion, it is important that the optimum position of the
Input Control be indicated in advance.
The Memory Marker, by being set to the optimum
volume position, thus offers convenience in FADE-IN
and FADE-OUT operations.
* This Memory Marker is interlocked and although
will stop at the desired position it can be turned
clockwise if forced
REPERE DE MEMOIRE
Lorsqu'on enregistre de la musique, si l'enregistrement
commence tout de suite à fort volume ou si il s'arréte
de manière abrupte l'effet sera peu naturel, Pour palier
ces inconvénients on a recours à la technique de
“fondu”, technique qui permet de commencer un
enregistrement à faible volume puis de l’augmenter
graduellement jusqu'à ce que le niveau optimum soit
atteint, et inversement en fin de bande, cette tech-
nique permet de réduire progressivement le son.
Pour le fondu en début de bande, il faut tourner
graduellement la commande d'entrée d'enregistrement
jusqu'à ce que le volume se trouve au niveau optimum.
Il est par conséquent nécessaire que la position du
niveau optimum soit repérée à l'avance. En ce qui
concerne le fondu en fin de bande, il faut réduire
graduellement le niveau d'entrée à partir de la position
de niveau optimum. Il est également nécessaire dans ce
cas d'avoir un repére de niveau optimum d'enregistre-
ment. Bien que le mouvement du repére de mémoire
dépende du mouvement de la commande d'entrée dans
le sens des aiguilles d'une montre, le repère peut à tout
moment indiquer le niveau optimum d'enregistrement.
Il est particulièrement important que la position
optimum de commande d'entrée soit indiquée à
l'avance dans le cas du fondu en début de bande où
l'on fait passer la commande de bande du point de
niveau minimum au point optimum. La technique du
fondu est ainsi rendue plus facile gráce au repére de
mémoire.
* Le repére de mémoire est asservi et bien qu'il puisse
rester sur la position voulue on peut également le
tourner dans le sens des aiguilles d'une montre.
SPEICHERMARKIERUNGEN
~ MEMORY MARKER
REPERE DE MEMOIRE
SPEICHERMARKIERUNGEN
Bei der Wiedergabe von Ton-Quellen, wie zum Beispiel
Musik, wo die Lautstürke plótzlich erheblich verstürkt
oder abgeschwücht werden kann, würde dies einen
unnatürlichen Effekt hervorrufen. Um solches zu ver-
meiden, wird die Aufnahme-Technik EINBLENDUNG
angewandt, bei welcher die Aufnahme in geringer
Lautstärke begonnen wird und dann langsam ansteigt
bis ein optimales Tonvolumen erreicht wird, oder
AUSBLENDUNG, wo der Ton gegen Ende des Stücks
langsam an Volumen abnimmt.
Um eine EINBLENDUNG zu ermóglichen, wird die
Aufnahme-Eingabe-Kontrolle langsam aufgedreht, bis
die Lautstürke für einen optimalen Aufnahme-Pegel
erreicht wird. Es ist jedoch notwendig, die Stellung des
optimalen Aufnahme-Pegels im voraus zu bestimmen.
Währenddessen wird im Falle einer AUSBLENDUNG
die Eingangs-Kontrolle vom optimalen Aufnahmepegel
herabgesetzt. Auch in diesem Falle ist es nôtig, die
Stellung des optimalen Aufnahme-Pegels zu markieren.
Da die Speichermarkierung nicht gegen den Uhr-
zeigersinn mit der Bewegung des Eingangs-Reglers
verbunden ist, vermag sie jederzeit die Stellung des
optimalen Aufnahme-Pegels anzugeben. Vor allem für
EINBLENDUNG, wo die Eingangskontrolle von einer
minimalen zu einer maximalen Pegel-Stellung erhóht
wird, ist es wichtig, daß die optimale Stellung der
Eingangskontrolle im voraus angegeben wird.
Die Speichermarkierung bietet den Vorteil, daß sie
auch für EIN- und AUSBLENDUNGS-Operätionen
verwendet werden kann, wenn sie auf eine optimale
Lautstärke eingestellt ist
* Diese Speichermarkierung ist verzahnt, und obwohl
sie in der gewünschten Stellung stoppen wird, kann
sie falls erforderlich im Uhrzeigersinn gedreht wer-
den. na

Akai GX-635D Specifications

General

Track system	4-track, 2-channel stereo
Total Harmonic Distortion	0.8%
Outputs	0.775V (line)
Type	Reel to Reel
Heads	3 heads
Motor	2 x reel, 1 x capstan
Reel size	up to 10.5 inch reel
Wow and flutter	0.06% (7 1⁄2 ips)
Frequency response	30Hz to 26kHz (7 1/2 ips)
Signal to Noise Ratio	62dB
Dimensions	440 x 440 x 240 mm (17.3 x 17.3 x 9.4 inches)
Output Voltage	0.775V
Tape speeds	3 3/4 ips, 7 1/2 ips
