Alesis ControlPad - Diagrama de Conexión

42

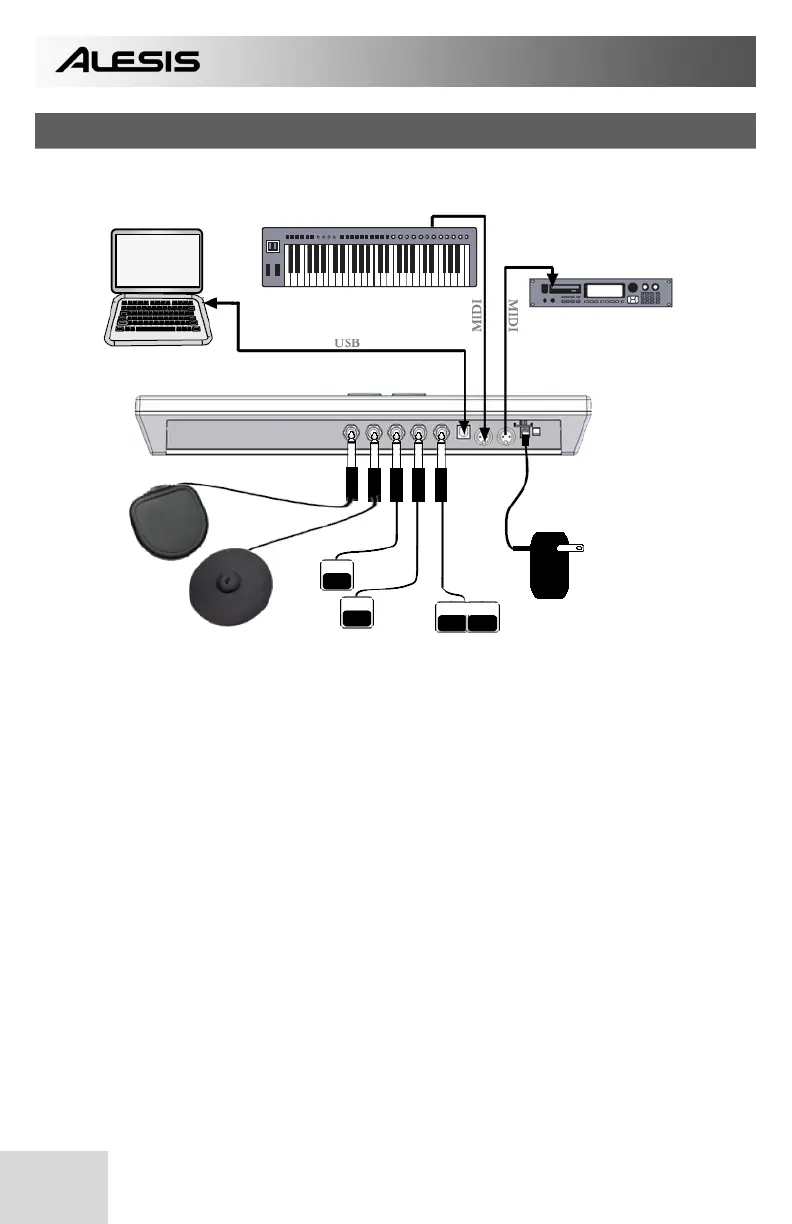

DIAGRAMA DE CONEXIÓN
DISPOSITIVO DE
COMPUTADORA CONTROL MIDI
DISPOSITIVO
EXTERNO
ADAPTADOR DE
DE ALIMENTACIÓN
6 V (opcional)
DISPARADORES
INTERRUPTORES INTERRUPTOR
DE PEDAL DE PEDAL DUAL
OPCIONES DE MONTAJE:
• Mesa —coloque el ControlPad en una superficie plana con suficiente espacio.
• Pie de redoblante —apoye el ControlPad firmemente sujeto en un pie de
redoblante.
• Soporte de toms o platillos —se dispone de soportes de montaje (vendidos por
separado) para montar el ControlPad en un soporte de toms o platillos.
1. Antes de encender el ControlPad, conecte todos los disparadores, interruptores de
pedal, control MIDI u otros dispositivos externos adicionales.
Si desea usar el ControlPad con una computadora, conecte un cable USB desde el
primero hasta el puerto USB de la computadora.
2. Conecte una fuente de alimentación al ControlPad. Existen dos opciones para
alimentar el ControlPad:
a. Conectarlo al puerto USB de una computadora —el bus USB de esta
última suministra la alimentación.
b. Conectar un adaptador de alimentación de 6 VCC al ControlPad.
3. Use el interruptor de encendido del panel trasero del ControlPad para encenderlo.
