22 Terminaux PanelView 600
41061-004-01(D)
5. Installer les quatre attaches de fixation (2 en haut, 2 en bas) ; les extrémités des
attaches glissent dans des encoches sur le terminal. Serrer les vis des attaches
de fixation à la main jusqu’à ce que le contact du joint avec la surface de
montage soit bien uniforme.
6.
Serrer alternativement les vis des attaches de fixation jusqu’à obtenir un
couple de 0,116 m-kgf. Ne pas trop les serrer.
7. Retirer les deux étiquettes protectrices d’installation qui recouvrent les orifices
de ventilation sur le dessus du terminal.
Les attaches de fixation doivent être serrées avec un couple
de 0,116 m-kgf pour que le joint soit correctement
comprimé et que le terminal ne risque pas d’être
endommagé. Allen-Bradley ne saurait en aucune façon
responsable de dommages causés par de l’eau ou des
produits chimiques, au terminal ou à tout autre équipement
du boîtier, par suite d’une installation incorrecte.
Retirer les étiquettes protectrices d’installation recouvrant
les orifices supérieurs de ventilation pour éviter de
surchauffer et d’endommager le terminal.

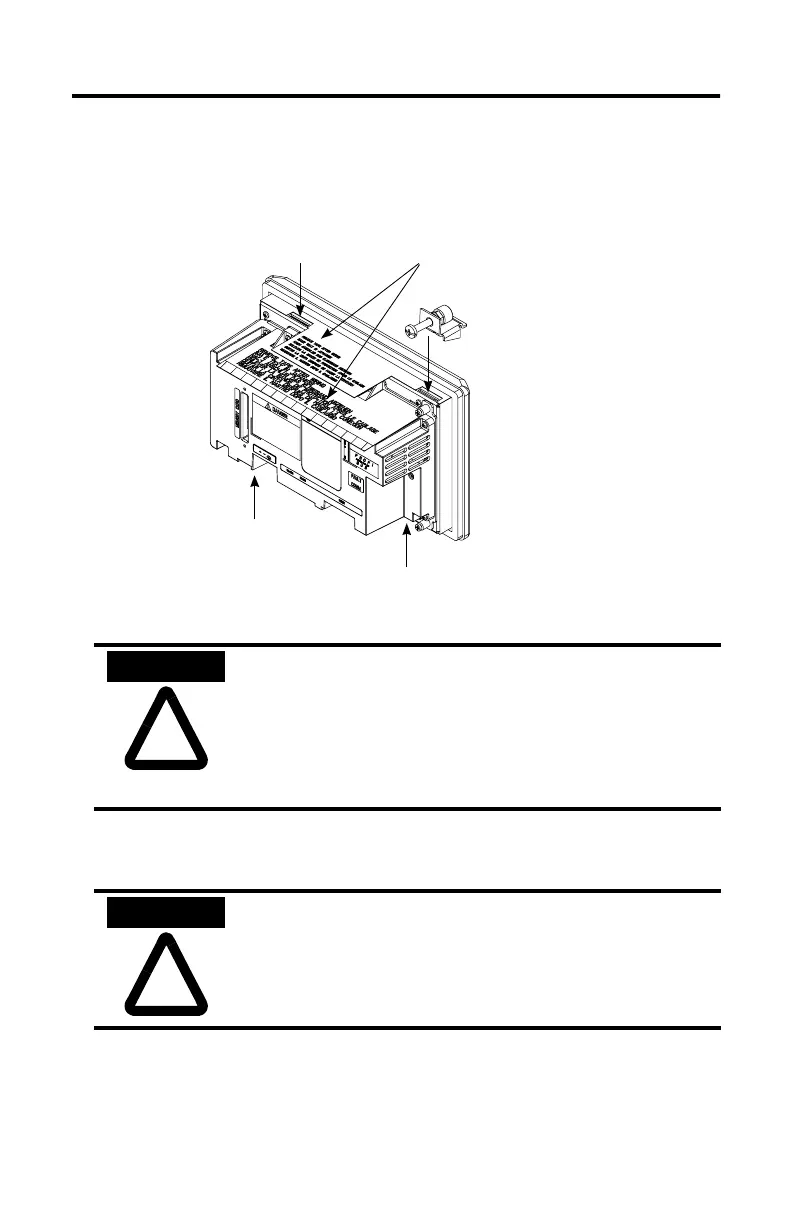

Installer 4 attaches de fixation
Haut - Encoches gauche et droite
Bas - Encoches gauche et droite
Etiquettes protectrices pour I’installation
