Terminaux PanelView 600 25
41061-004-01(D)
3. Mettre le terminal sous tension.

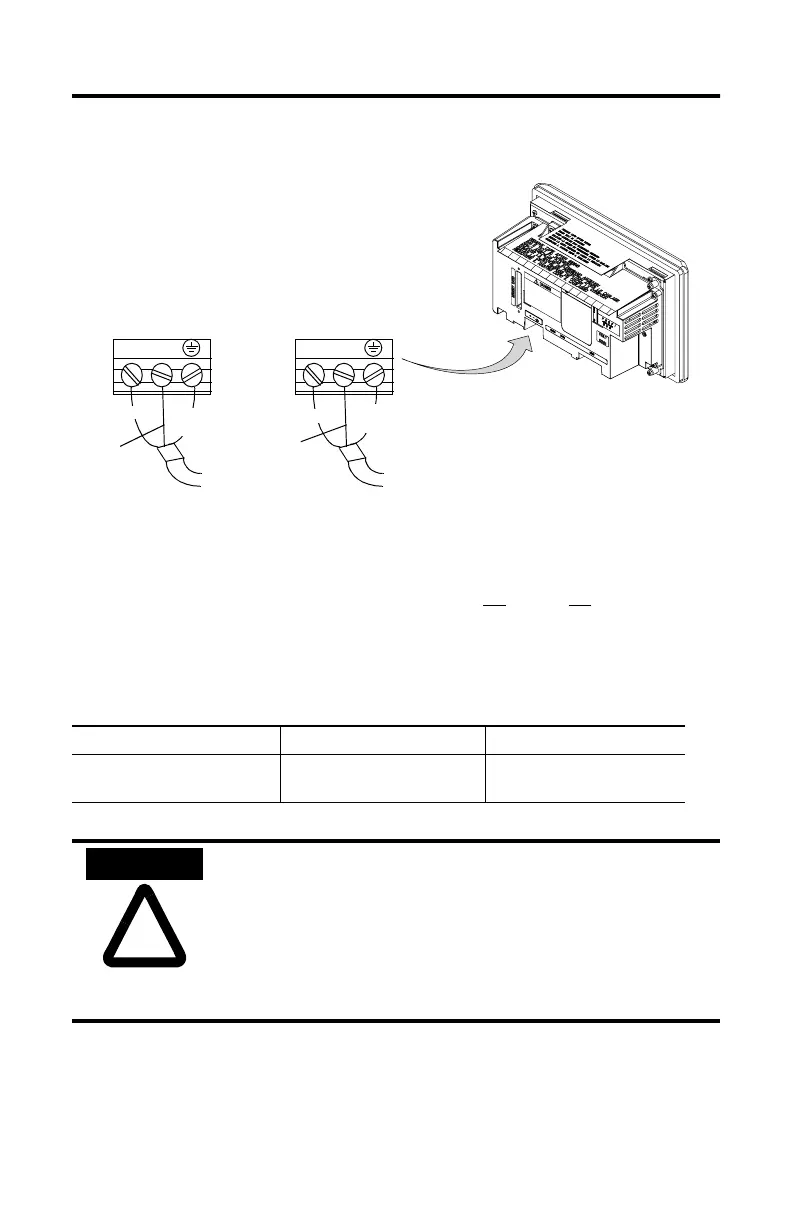

Connexion de l’alimentation c.c.
Les versions L1 (comme les références 2711-K6C1L1, -B6C1L1) des terminaux
PV600 se connectent à une source d’alimentation 24 V c.c.
Le tableau ci-dessous indique les spécifications électriques pour les versions c.c.
des terminaux PanelView 600. Les circuits électroniques et un fusible interne
protègent les terminaux contre des conditions de polarité inverse et de surtension.
Type de terminal Tension Consommation
PV600 18 à 32V c.c.,
(24V c.c. nominal)
34 Watts maximum
(1,9 A à 24V c.c.)
• Ne pas connecter ce terminal PanelView à une source
d’alimentation c.a. Procéder ainsi pourrait endommager le
terminal.
• Le terminal PanelView 600 est conçu pour une utilisation
sûre quand il est installé dans une armoire aux normes
NEMA Type 12, 13, 4X (sous abri seulement), IP54 ou
IP65.
L1
L2
Noir (Ligne)
Blanc
(Neutre)
L1
L2
Marron (Ligne)
Vert
(Terre)
Vert/Jaune
(Terre de protecttion)
Bleu
(Neutre)
120/240V c.a., 3 fils,
Code de couleurs U.S.
120/240V c.a., 3 fils,
Code de couleurs européen
Bornier
d’alimentation (fixe)
Vers l’alimentationVers l’alimentation
