Terminaux PanelView 600 21
41061-004-01(D)
Installation du terminal dans un panneau
Pour installer un PanelView 600 dans un panneau :
1. Découper une ouverture dans le panneau à laide de la découpe livrée avec le
terminal. Supprimer tous les bords ou barbes coupants.
2. Vérifier que le joint d’étanchéité du terminal est convenablement positionné
sur celui-ci comme indiqué ci-dessous. Ce joint donne une étanchéité par
compression. Nutiliser aucun autre produit pour l’étanchéité.
3. Bien que lon puisse installer les légendes des touches à tout moment, il est
conseillé de le faire une fois le terminal installé.
4. Placer le terminal dans la découpe du panneau.
!
ATTENTION
Débrancher toute alimentation électrique du panneau avant
de faire la découpe.
Sassurer que la zone autour de la découpe du panneau est
dégagée.
Prendre les précautions nécessaires pour quaucun copeau
métallique nentre dans un composant pouvant déjà être
installé sur le panneau.
Ne pas respecter cette mise en garde pourrait être cause de
blessure pour le personnel ou de dommages pour les
composants du panneau.

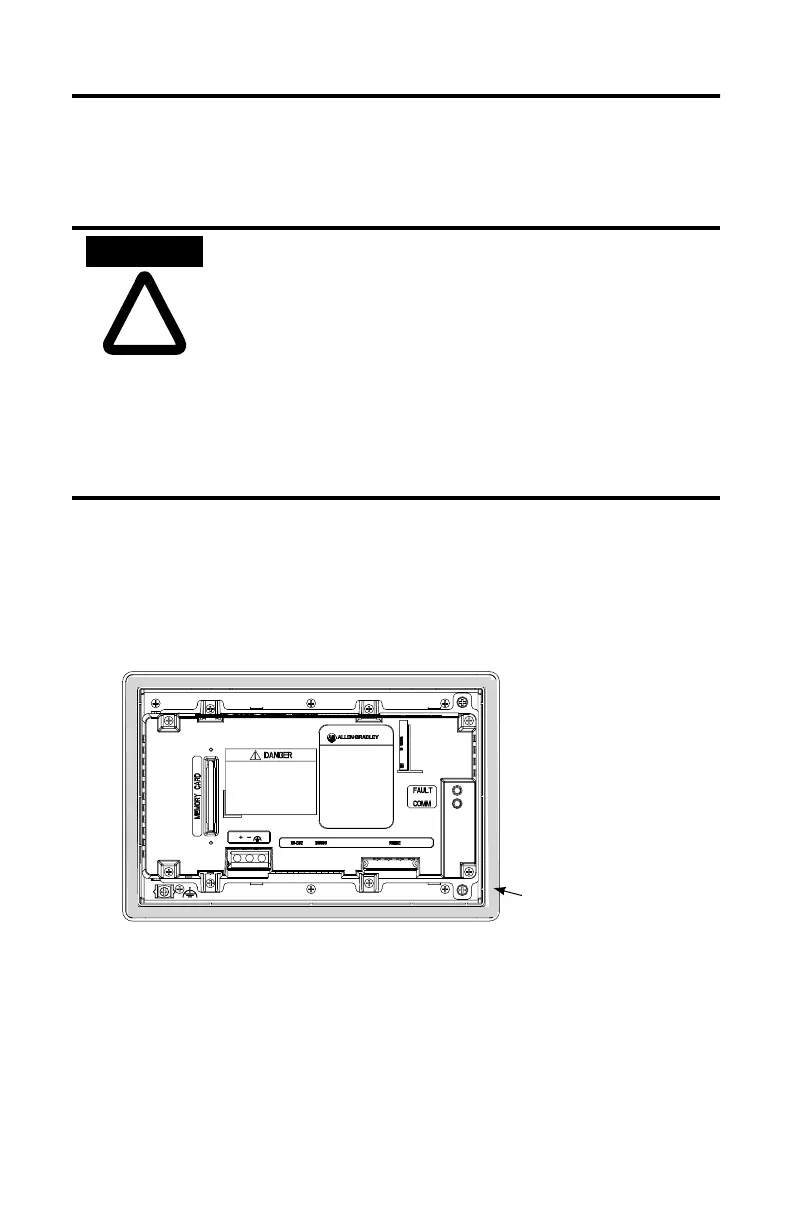

Joint d’étanchéité
