Terminaux PanelView 600 23
41061-004-01(D)
Installation de la fixation de carte mémoire
La fixation de carte mémoire est exigée dans les installations aux normes UL508
avec une carte mémoire. Elle protège contre les décharges électrostatiques
(ESD) jusqu’à 15 kV et empêche le retrait accidentel de la carte en cas de fortes
vibrations.
Pour attacher la fixation de carte mémoire :
1. Placer l’embase de fixation sur le logement de carte mémoire à l’aide des deux
vis fournies à cet effet. Serrer les vis avec un couple compris entre 0,7 et 0,9
Nm.
2. Insérer la carte mémoire et installer la fixation jusquà ce qu’elle soit bien en
place.
3. Pour retirer la fixation, appuyer sur les pattes de chaque côté et tirer.

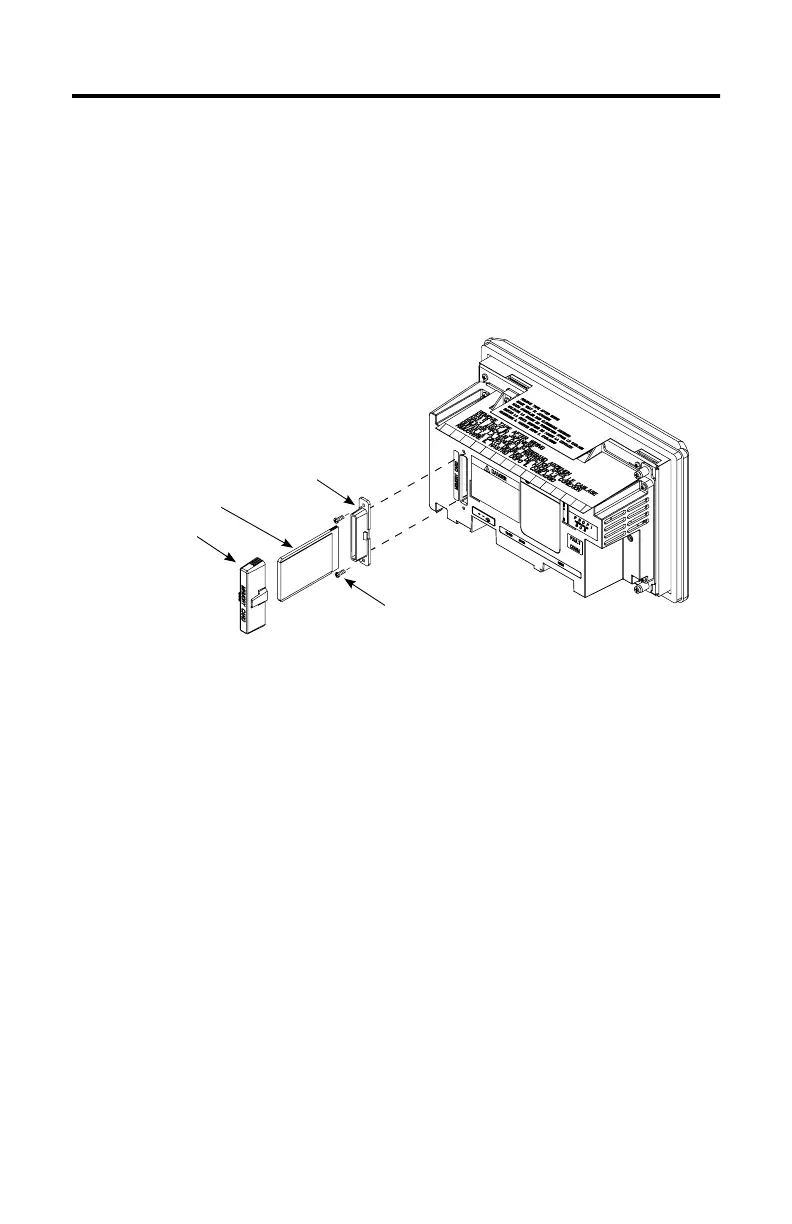

Embase de fixation
Carte mémoire
Fixation
Vis de montage de l’embase
