Installation der Speicherkartenabdeckung
Die Speicherkartenabdeckung ist für UL508 Installationen mit installierter
Speicherkarte erforderlich. Die Abdeckung dient zum Schutz gegen Elektro-
statische Entladungen (ESD) bis zu 15KV und verhindert die unbeabsichtigte
Abtrennung der Speicherkarte in einer Umgebung mit hoher Vibration.
Befestigen der Speicherkartenabdeckung:
1. Befestigen Sie den Abdeckungssockel über dem bestehendem Speicher-
kartenschlitz mit Hilfe der zwei mitgelieferten Schrauben. Das Drehmoment,
mit dem Sie die Schrauben anziehen, sollte 0,7 bis 0,9 N•m betragen.
2. Fügen Sie die Speicherkarte ein und installieren Sie die Abdeckung.
3. Um die Abdeckung zu entfernen, pressen Sie den Verschluß auf beiden Seiten
und ziehen die Abdeckung ab.

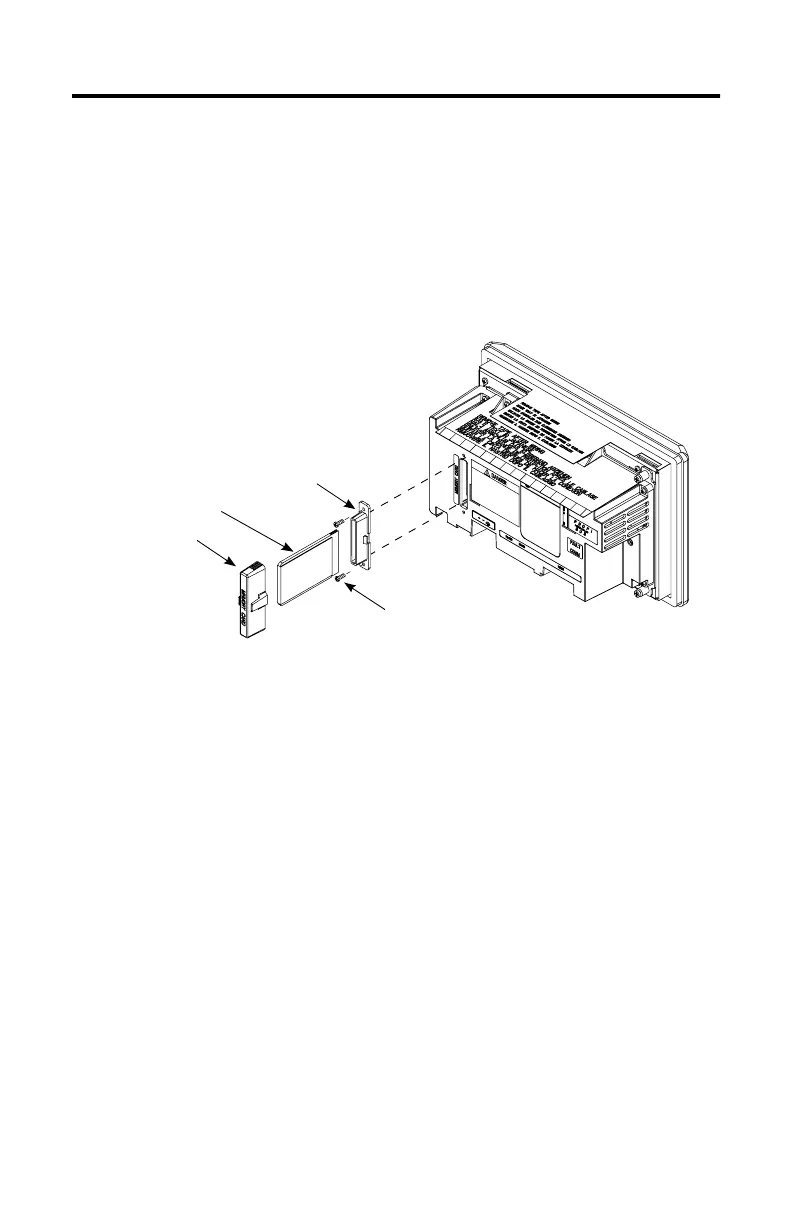

Abdeckungssockel
Speicherkarte
Abdeckung
Schrauben zur
Befestigung des Sockels
