34 PanelView 600 Terminals
41061-004-01(D)
5. Installieren Sie die vier Montageklammern (2 oben, 2 unten); die Enden der
Klammern werden in die Schlitze des Terminals eingefügt. Ziehen Sie die
Montageklammer-Schrauben erst per Hand an, bis die Dichtung einen
gleichmäßigen Kontakt mit der Montageoberfläche hat.
6.
Ziehen Sie abwechselnd die Montageklammer-Schrauben mit einem
Drehmoment von 1,13 Nm an. Bitte überdrehen Sie die Schrauben nicht.
7. Entfernen Sie die zwei Klebebänder, die die obersten Belüftungsschlitze des
Terminals abdecken.
Um eine korrekte Abdichtung zu erreichen und um
potentielle Schäden am Terminal zu verhindern, sollten die
Montageklammern mit einem Drehmoment von 1,13 Nm
festgezogen werden. Allen-Bradley übernimmt keine
Verantwortung für Schäden durch Wasser oder
Chemikalien am Terminal oder anderen Geräten innerhalb
des Gehäuses, die durch unsachgemäße Installation
hervorgerufen werden.
Entfernen Sie die Einbauschutz-Klebebänder, die sich über
den oberen Belüftungsschlitzen befinden, um ein Über-
hitzen und eine Beschädigung des Terminal zu vermeiden.
Einbauschutz-Kiebebänder

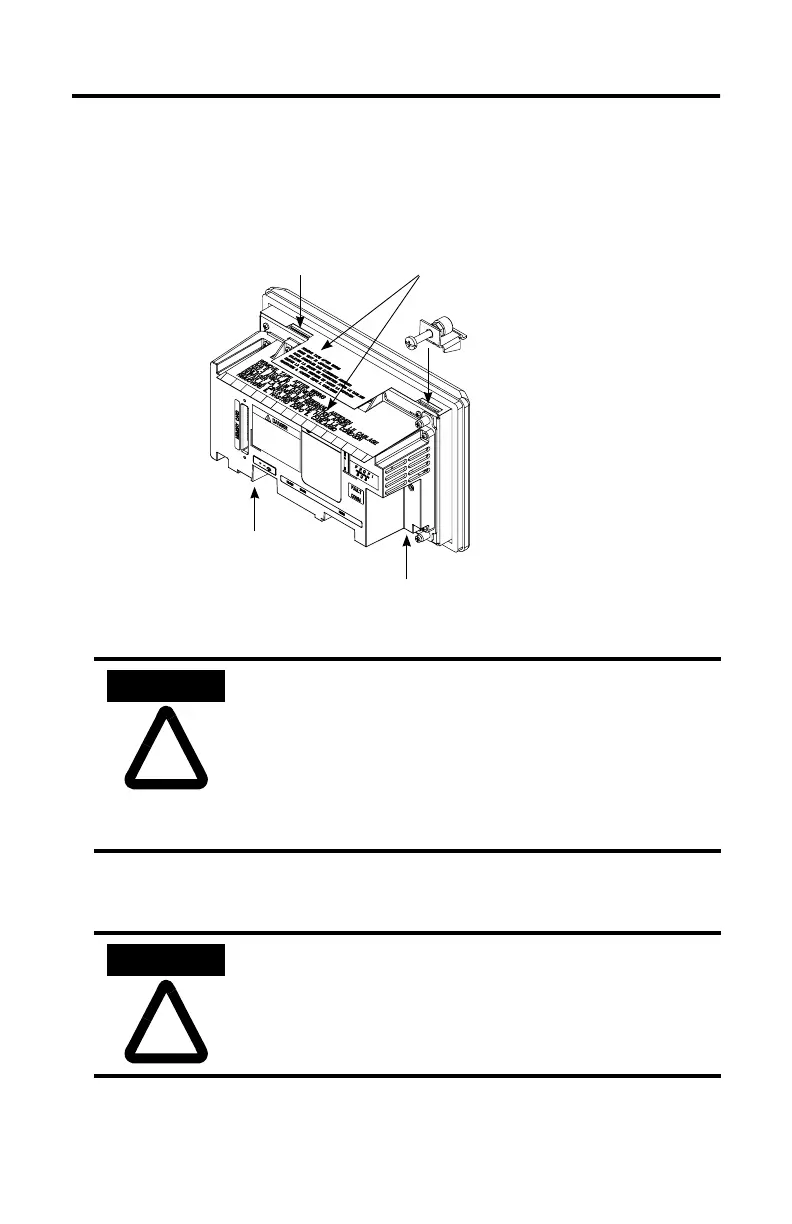

Installieren Sie die 4 Montageklammern:
Oben-Linker und Rechter Steckplatz
Unten-Linker und Rechter Steckplatz
