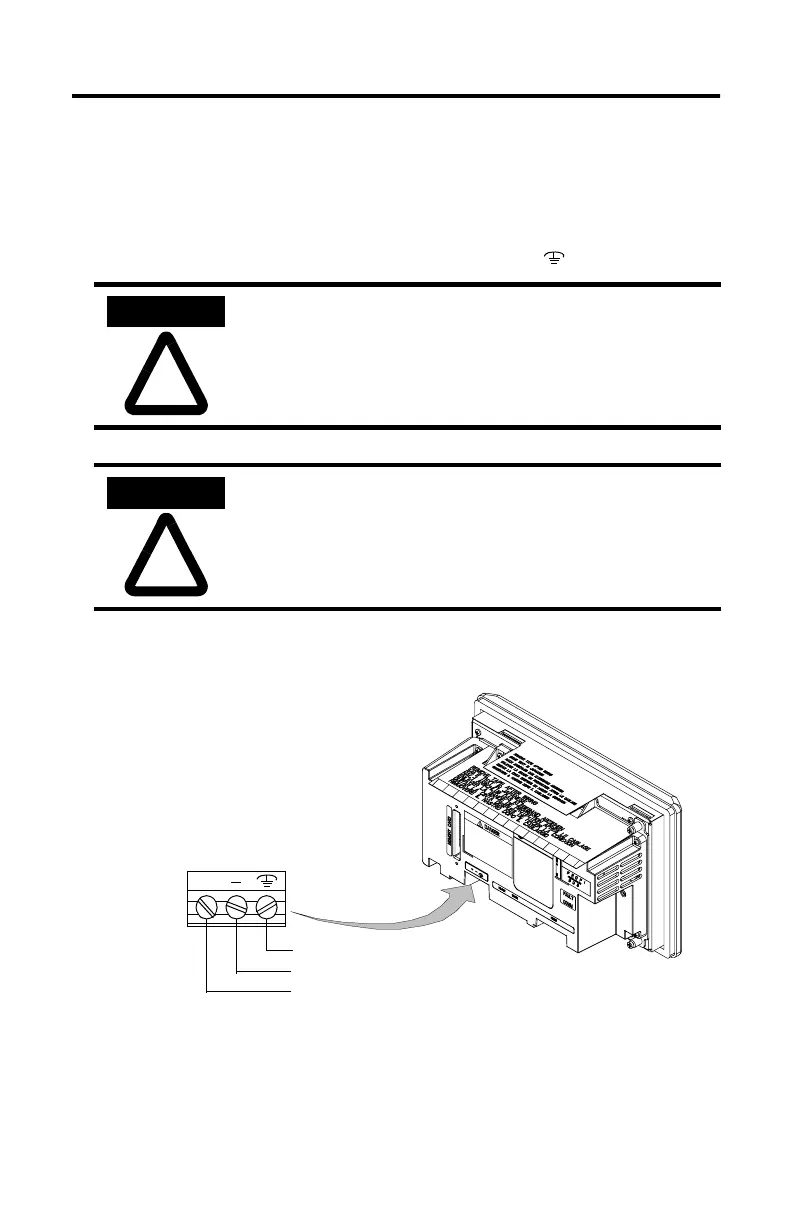

Anschluß des PV600 Terminals an die DC-Versorgung:
1.
Schließen Sie die DC-Stromzuführungen an die
Versorgungsspannungsklemme (DC Negativ und DC Positiv) an.
2. Schließen Sie den Erdungsdraht an die Erdungsklemme an.
3. Legen Sie die 24V DC-Spannung zum Terminal an.
Explosionsgefahr - Das Verbinden oder Abklemmen von
Geräten sollte nur dann vorgenommen werden, wenn die
Stromversorgung abgeschaltet ist und Sie sich in einem
nicht explosionsgefährlichem Bereich befinden.
Schalten Sie das Terminal erst ein,
nachdem alle elektrischen Anschlüsse gemacht worden
sind. Einer Nichtbeachtung kann ein elektrischer Schlag
folgen.
+
Spannungs-
versorgungs-
klemme
Erdung
DC Negativ
DC Positiv
