5. Instalar los 4 clips de montaje (2 en la parte superior, 2 en la parte inferior, 1
en cada lado); la parte final de los clips se deslizan en las ranuras del terminal.
Apretar los clips de montaje a mano hasta que la junta selladora queda sujeta
firmemente.
6.
Apretar los clips de montaje alternamente, a un momento de torsión de 10
libras pulgada. No apretar demasiado.
7. Retirar las 2 etiquetas protectoras que cubren las aberturas superiores del
terminal.
Apretar los clips de montaje a un momento de torsión de 10
libras pulgada para proporcionar un sello apropiado y para
evitar daño potencial al terminal. Allen-Bradley no asume
responsabilidad por el daño causado por agua u otra
substancia química o por daños causados dentro de la caja
debido a instalación impropia.
Retirar las etiquetas protectoras de instalación que cubren
las aperturas superiores para evitar recalentamiento y daño
al terminal.
Etiqueta de instalación protectiva

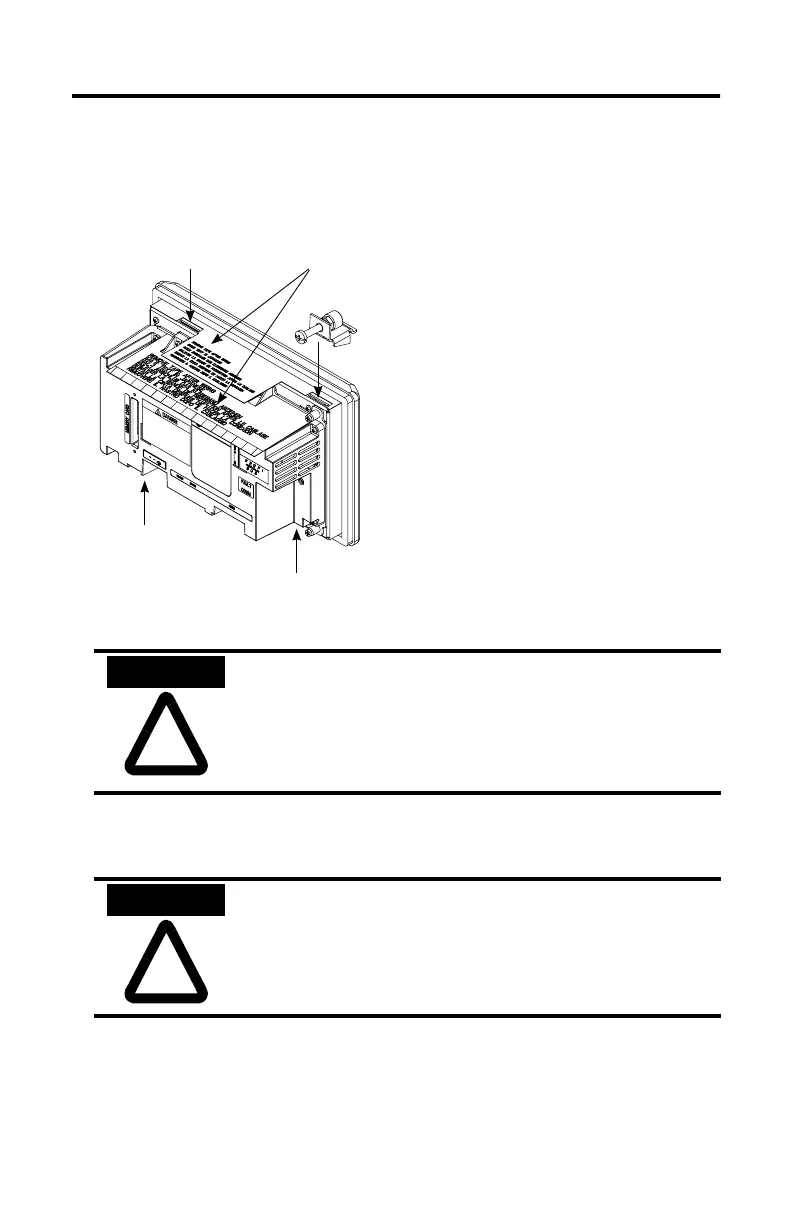

Instalar 4 clips de montaje:
Parte superior - Ranuras iazquierda y derecha
Parte inferior - Ranuras izquierda y derecha
