62 Terminali PanelView 600
41061-004-01(D)

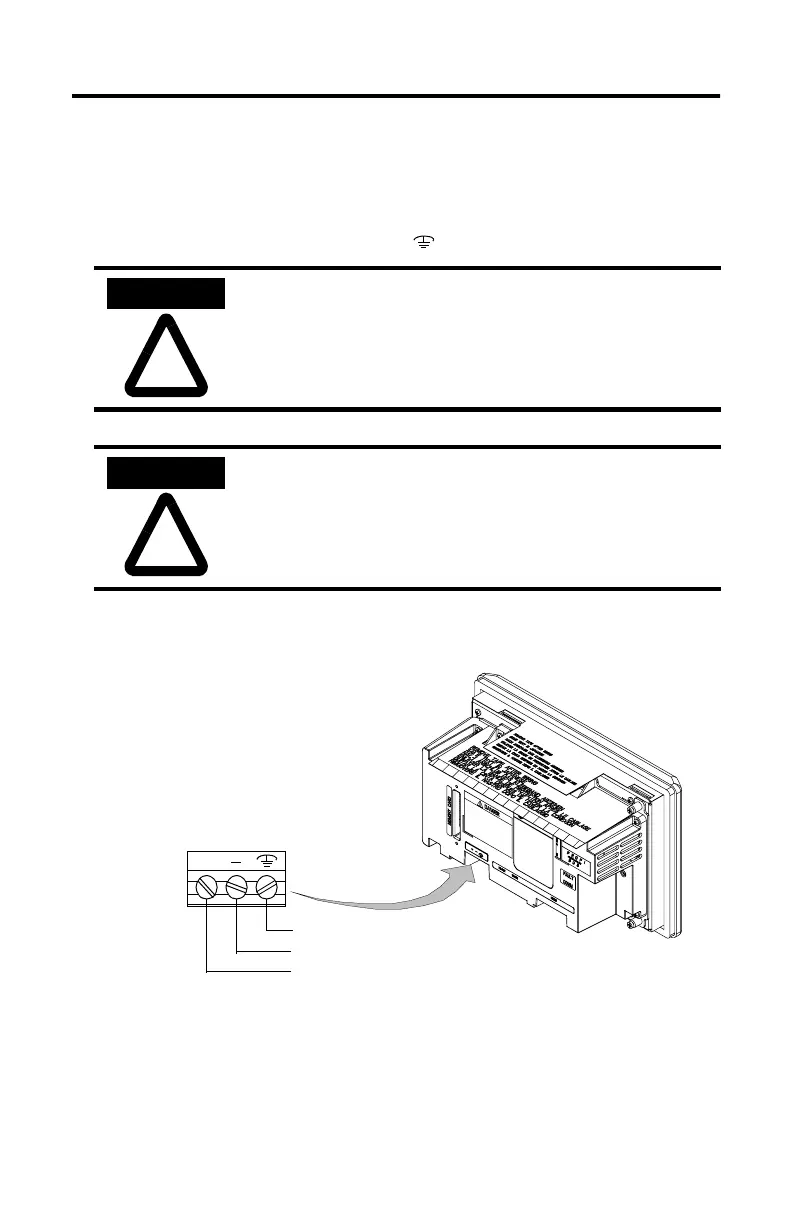

Per connettere la CC al terminale PV600:
1.
Fissare i fili di alimentazione CC sulle viti negative CC e su quelle positive
CC della morsettiera.
2. Fissare i fili di Terra/Sicurezza alla vite screw della morsettiera.
3. Applicare l’alimentazione di 24V CC al terminale.
Pericolo di esplosione - Non connettere o disinserire
apparecchiature mentre il circuito è attivato, a meno che la
zona di lavoro sia ritenuta non–pericolosa.
Non applicare tensione prima che sia stato completato il
cablaggio. Procedimenti contrari a queste indicazioni
potrebbero causare scosse elettriche.
+
Morsettiera di
alimentazione (fissa)
Messa a terra
CC Negativa
CC Positiva
