DIAGRAMMI DEI SISTEMI
Prima di eseguire un collegamento, controllate l’impedenza totale dell’altoparlante collegato all’unità. Per
eventuali domande, rivolgetevi al rivenditore Alpine di zona.
Diagramma di collegamento di base per HDA-M80
Unità principale, ecc.
Uscita anteriore
Uscita posteriore
Uscita subwoofer
Altoparlanti anteriori
Altoparlanti posteriori
Sistema con subwoofer
Sistema con 1 subwoofer
Sistema con 2 subwoofer (MONO)
[LO]
* Se l’unità collegata non è dotata di uscita altoparlanti e non è possibile utilizzare cavi di prolunga RCA
( ), potete usare il cavo di conversione altoparlante-RCA ( ) (venduto separatamente). Per informazioni
su come eseguire il collegamento, consultate “Informazioni sul collegamento al sistema con livello di
ingresso altoparlanti” (pagina 17).

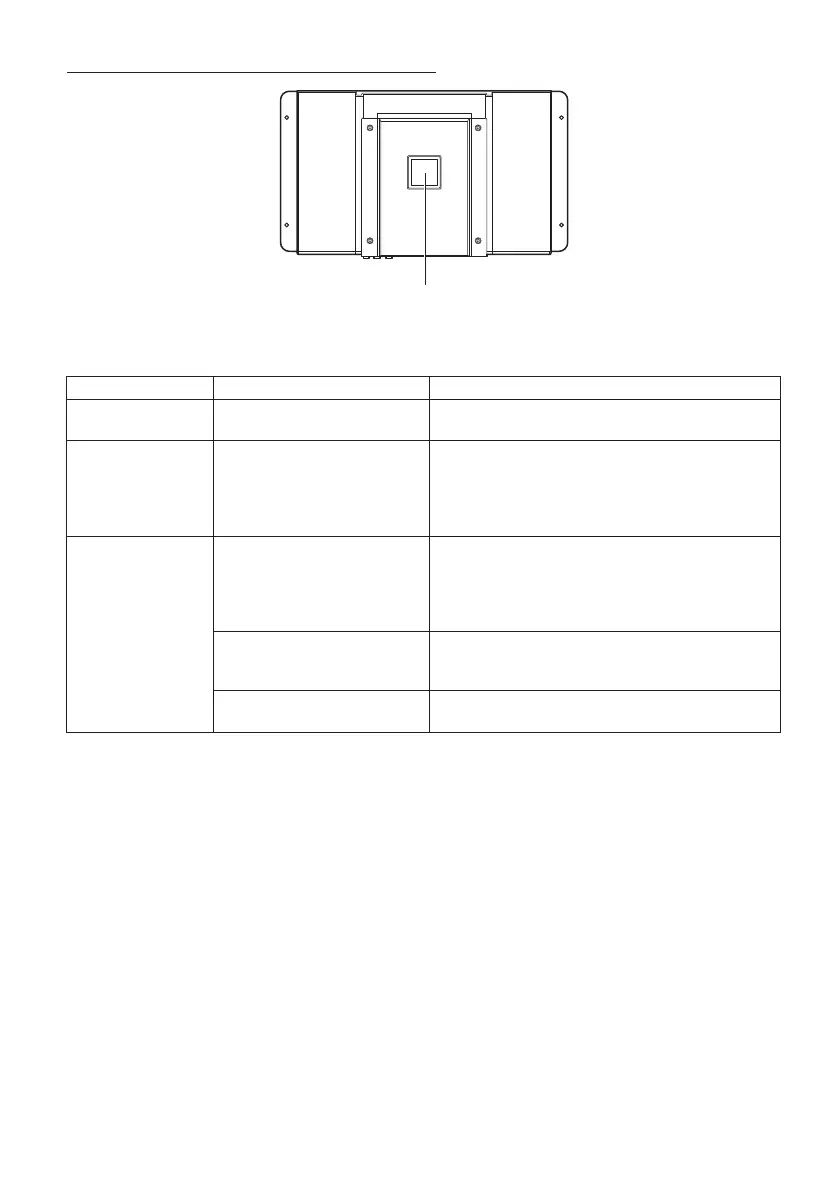

Informazioni sull’indicatore di accensione
Indicatore di accensione
Si illumina quando è accesa la corrente.
È spento quando è spenta la corrente.
Colore indicazione Stato Soluzione
Blu Il circuito dell’amplificatore è
normale.
Rosso
(lampeggiante)
La temperatura operativa è
alta.
Abbassare il volume dell’unità principale (segnale
in ingresso).
Far diminuire la temperatura interna al veicolo ad
un livello normale.
Il colore dell’indicatore diventa blu.
Rosso Circuito dell’amplificatore non
normale.
Si è verificato un corto circuito
o la corrente di alimentazione
è troppo alta.
Spegnere l’alimentazione ed eliminare la causa.
Quindi accendere l’unità e verificare che il colore
dell’indicatore è diventato blu.
Se resta rosso, spegnere l’unità e consultare il
proprio rivenditore.
La temperatura operativa è
troppo bassa.
Portare la temperatura interna del veicolo a un
livello normale.
Il colore dell’indicatore diventa blu.
La tensione della corrente di
alimentazione è troppo alta.
Utilizzare la tensione dell’alimentazione corretta.
Il colore dell’indicatore diventa blu.
