12-IT
Diagramma di collegamento di base per HDA-F60
Unità principale, ecc.
Uscita anteriore
Uscita posteriore
Uscita subwoofer
Altoparlanti anteriori
Altoparlanti posteriori
Per l’unità HDA-F60, modificate l’impostazione del selettore dei canali di ingresso ( ) in base al numero di
canali dell’ingresso dell’altoparlante.
Ingresso a 4 canali: Ingresso a 2 canali:
[3/4]
[1/2]
Sistema con 4 altoparlanti
[LO]
* Se l’unità collegata non è dotata di uscita altoparlanti e non è possibile utilizzare cavi di prolunga RCA
( ), potete usare il cavo di conversione altoparlante-RCA ( ) (venduto separatamente). Per informazioni
su come eseguire il collegamento, consultate “Informazioni sul collegamento al sistema con livello di
ingresso altoparlanti” (pagina 17).

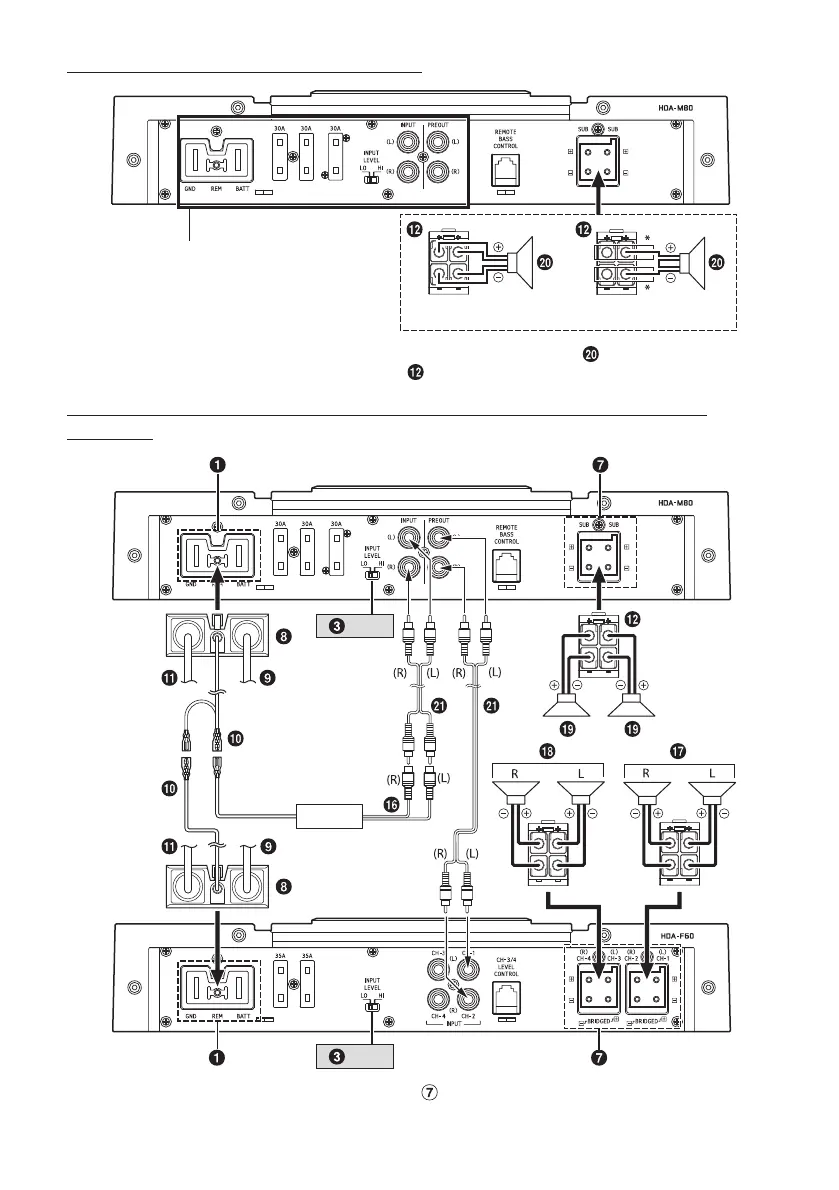

Sistema con subwoofer a doppia bobina
Si riferisce a “Sistema con subwoofer”
(pagina 11).
Collegamento in parallelo Collegamento in serie
* Se utilizzate un collegamento in serie, il filo del subwoofer a doppia bobina ( ) può essere collegato ai
morsetti (+) o (-) del connettore dell’altoparlante ( ).
Sistema con amplificatore mono multiplo (esempio di collegamento con
HDA-F60)
HDA-F60
HDA-M80
[LO]
[LO]
• Per informazioni sul selettore dei canali di ingresso ( ) dell’unità HDA-F60, consultate “Diagramma di
collegamento di base per HDA-F60” (pagina 13).
