14-IT

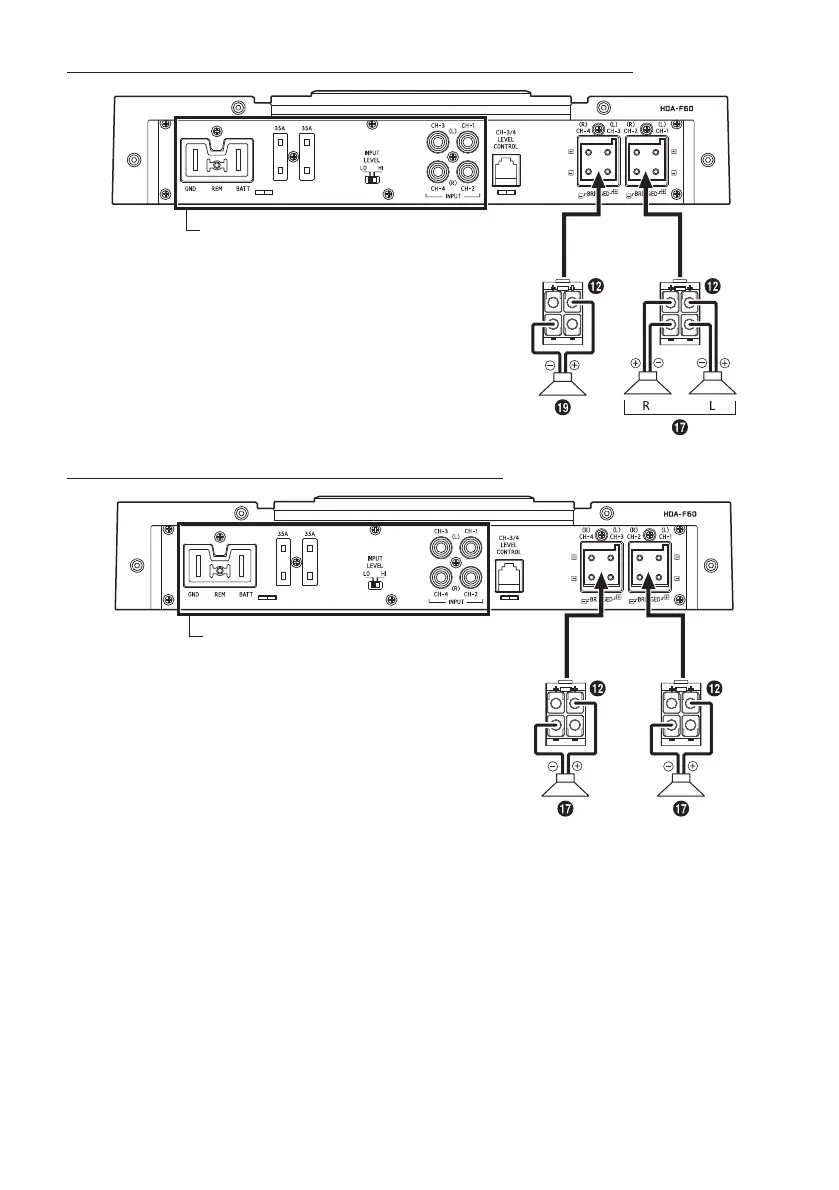

Sistema con 2 altoparlanti + 1 subwoofer (collegamenti a ponte)
Si riferisce a “Sistema con 4 altoparlanti”
(pagina 13).
Sistema con 2 altoparlanti (collegamenti a ponte)
Si riferisce a “Sistema con 4 altoparlanti”
(pagina 13).
Diagramma di collegamento di base per HDA-V90
Unità principale, ecc.
Uscita anteriore
Uscita posteriore
Uscita subwoofer
Altoparlanti anteriori
Altoparlanti posteriori
Per l’unità HDA-V90, modificate l’impostazione del selettore dei canali di ingresso ( )/( ) in base al
numero di canali dell’ingresso altoparlante.
Ingresso a 5 canali: Ingresso a 4 canali: Ingresso a 2 canali:
[3/4] [1/2]
[SUB]
[1+2+3+4]
Sistema con 4 altoparlanti + subwoofer
Sistema con 1 subwoofer
[LO]
Sistema con 2 subwoofer (MONO)
* Se l’unità collegata non è dotata di uscita altoparlanti e non è possibile utilizzare cavi di prolunga RCA
( ), potete usare il cavo di conversione altoparlante-RCA ( ) (venduto separatamente). Per informazioni
su come eseguire il collegamento, consultate “Informazioni sul collegamento al sistema con livello di
ingresso altoparlanti” (pagina 17).
