16-IT

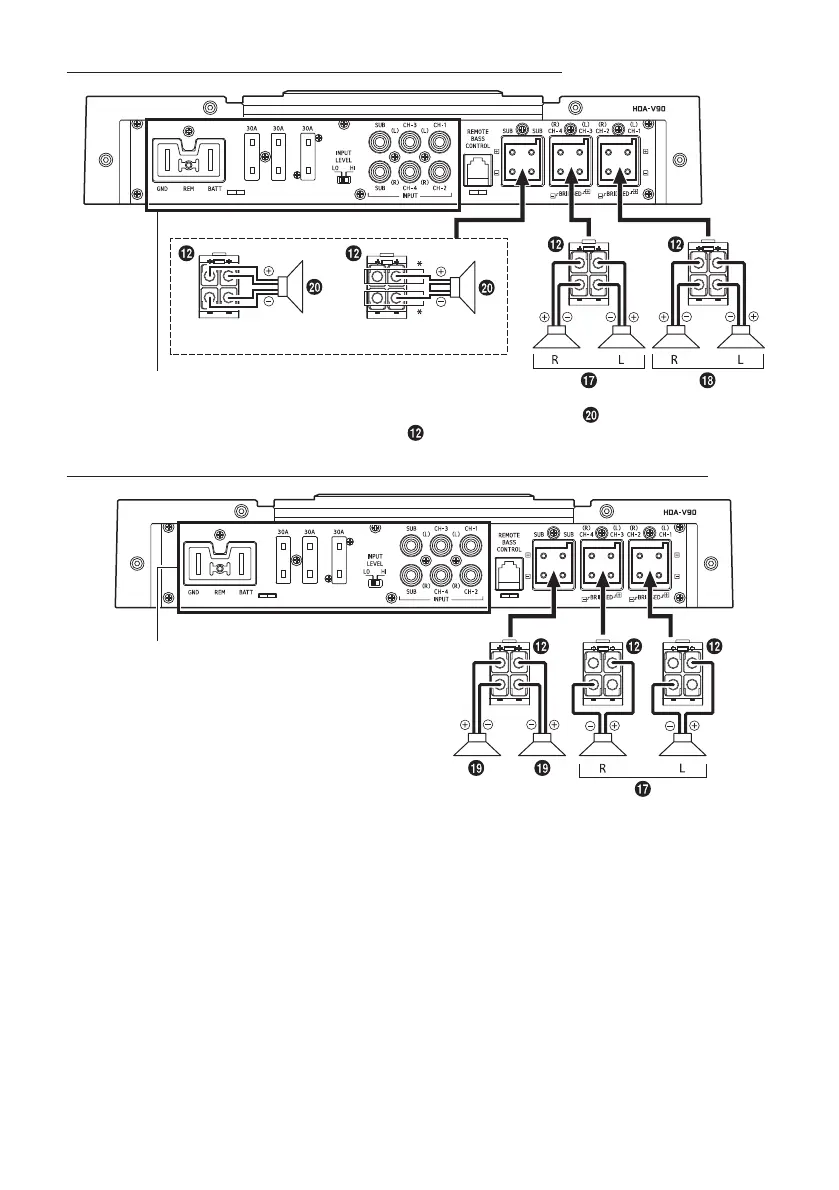

Sistema con 4 altoparlanti + subwoofer a doppia bobina
Si riferisce a “Sistema con 4 altoparlanti + subwoofer” (pagina 15).
Collegamento in parallelo Collegamento in serie
* Se utilizzate un collegamento in serie, il filo del subwoofer a doppia bobina ( ) può essere collegato ai
morsetti (+) o (-) del connettore dell’altoparlante ( ).
Sistema con 2 altoparlanti + 2 subwoofer (MONO) (collegamenti a ponte)
Si riferisce a “Sistema con 4 altoparlanti + subwoofer”
(pagina 15).
Informazioni sul collegamento al sistema con livello di ingresso altoparlanti
Quando si eseguono i collegamenti utilizzando il cavo di conversione altoparlante-RCA ( ) (venduto
separatamente), impostate l’interruttore di livello di ingresso altoparlanti ( ) su “HI”.
es. HDA-F60
Prese di ingresso RCA
Interruttore del livello di ingresso altoparlanti
Filo di uscita dell’altoparlante posteriore
(R)
Filo di uscita dell’altoparlante posteriore
(L)
Filo di uscita dell’altoparlante anteriore (R)
Filo di uscita dell’altoparlante anteriore (L)
[HI]
• Non confondete il filo di uscita altoparlanti sul lato dell’unità principale collegato a questa unità.
Da uscita altoparlanti anteriori (L)/(R) a CH1/CH2, da uscita altoparlanti posteriori (L)/(R) a CH3/CH4
• Per l’impostazione “Sistema con livello di ingresso altoparlanti” non è necessario collegare il filo di
accensione a distanza data la presenza della funzione “RILEVAMENTO A DISTANZA” di questo prodotto.
Tuttavia, la funzione di “RILEVAMENTO A DISTANZA” potrebbe non funzione a seconda della sorgente del
segnale collegata. In questo caso, collegate il filo di accensione a distanza a un cavo di alimentazione in
ingresso (alimentazione accessoria) in posizione ACC.
Consigli importanti sul collegamento a ponte di un amplificatore
Se si utilizza solo un ingresso a un canale, l’uscita risulterà bassa. Non è necessario utilizzare l’adattatore Y se
si utilizza un’uscita di linea stereo/mono accoppiata per entrambi gli ingressi dell’amplificatore a ponte.
Collegamento corretto
Un segnale Un segnale
Collegamento scorretto
