4-SE
Strömförsörjningsingång
Säkring
HDA-M80/HDA-V90.........................................30 A x 3
HDA-F60...............................................................35 A x 2
ANVÄND KORREKT AMPERETAL VID BYTE AV
SÄKRINGAR.
Fel amperetal kan orsaka brand eller elektriska
stötar.
Väljare för högtalarens ingångsnivå
Koppla efter högtalarens ingångsläge.
a) Ställ in till ”LO” när
högtalaringången ansluts med
RCA-kablar (säljs separat).
b) Ställ in till ”HI” när
högtalaringångens ansluts med
högtalar-RCA-konverteringskablar
(säljs separat).
RCA-ingångar
Anslut dessa uttag till linjeutgångarna på din
huvudapparat med RCA-kablar eller högtalar-
RCA-konverteringskablar (säljs separat). Var
noga med att följa polariteten; vänster till
vänster och höger till höger.
Förförstärkaranslutningar (endast HDA-M80)
Dessa kontakter fungerar som linjeutgångar.
Detta är en idealisk utgång för en andra
subwooferförstärkare. Denna utgång klarar hela
registret och påverkas inte av delningen.
Fjärrstyrd baskontroll (tillval)
Anslut den fjärrstyrda baskontrollen RUX-KNOB
eller RUX-KNOB.2 (säljs separat) för fjärrstyrd
justering av utnivån. Denna ersätter inte lämplig
inställning för förstärkningsnivå mellan
förstärkare och huvudenhet.
• HDA-F60 har endast stöd för RUX-KNOB.2.
Högtalarutgångar
Batterianslutning
Anslut batteri, fjärrstyrt strömpåslag och
jordningskabel (enligt bilden) till
batterianslutningen.
Sätt i kontakten i uttaget .
• Mer information om anslutning finns i ”Viktigt
om kabelanslutningar” (sidan 6).

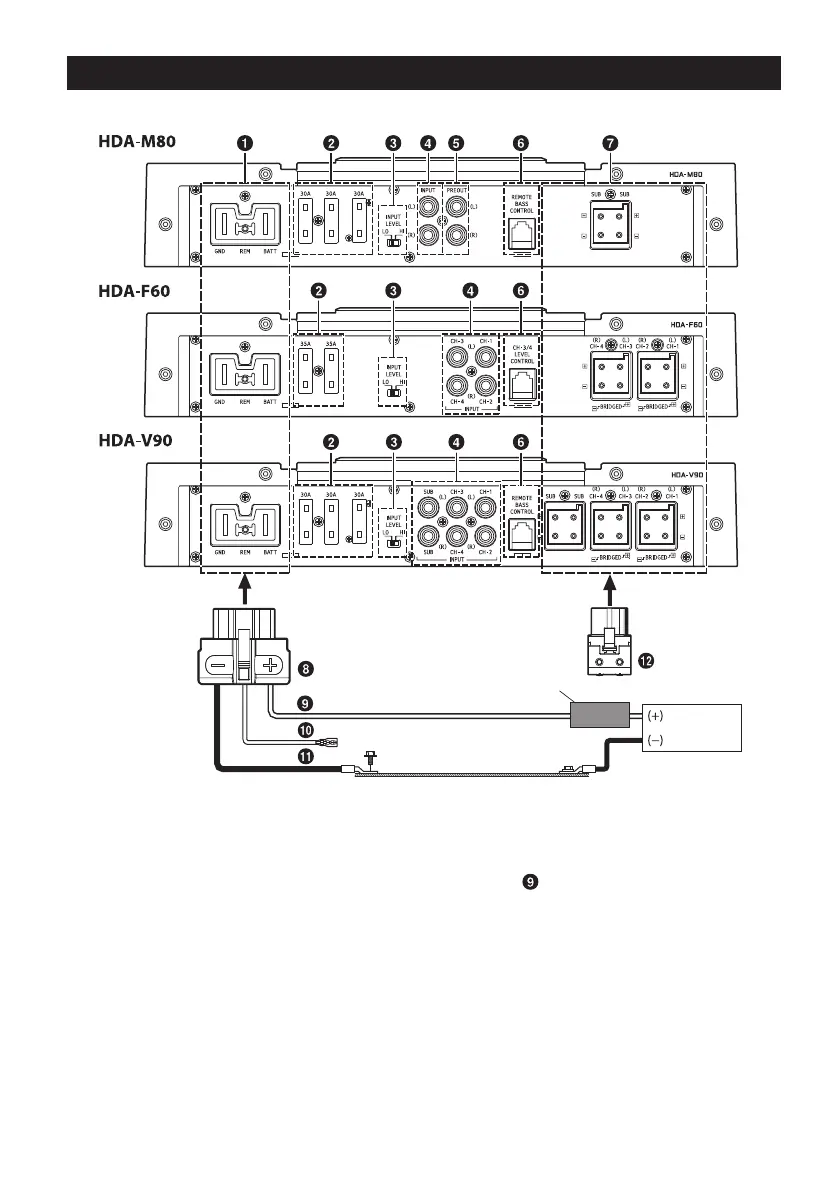

ANSLUTNINGAR
Slå från strömmen till all annan ljudutrustning innan anslutningarna görs.
Fordonets batteri
Fordonets chassi
Extern säkring*
2
*
3, 4
*
1
*1 Mer information om den kabeldimension som ska användas finns i medföljande ”Varningar om anslutning av
strömkablar” och ”Varningar om strömkablar” (sidan 18) och använd sedan kabeln av angiven dimension.
*2 Använd en extern säkring (t.ex. en säkringsplint, strömbrytare) på batterikabeln, så nära intill batteriets pluspol (+) som
möjligt. Använd en extern säkring med samma kapacitet eller något högre kapacitet än förstärkarens totala
säkringskapacitet.
Mer information om denna maskins säkringskapacitet finns i ”Batterikabel (
)” (sidan 5).
*3 Anslut all utrustning till samma jordningspunkt och med så kort kabellängd som möjligt.
*4 Använd en skruv som redan monterats för att ansluta jordledningen ordentligt.
Förhindra att störningar, som härrör från omgivningen, påverkar bilstereon
• Placera enheten på plats och dra kablarna på minst 10 cm avstånd från fordonets kabelnät.
• Observera att kablarnas avstånd till batterikablarna måste vara så långt som möjligt.
• Anslut jordledningen på ett säkert sätt till en blottad metalldel i fordonets chassi (torka bort eventuell färg
eller fett).
• Om en störningsdämpare (säljs separat) monteras, skall den anslutas så långt från apparaten som möjligt.
Olika typer av störningsdämpare finns tillgängliga hos din Alpine-återförsäljare. Kontakta återförsäljare för
mer information.
• Alpines representant vet allt om störningsundertryckning. Kontakta representanten angående detaljer.
