ALPINE HDA-M80/HDA-F60/HDA-V90 68-44781Z25-A (EN/DE/FR/ES/IT/SE/RU/CS)ALPINE HDA-M80/HDA-F60/HDA-V90 68-44781Z25-A (EN/DE/FR/ES/IT/SE/RU/CS)
5-SE
EN
ES
DE
IT
RU
FR
SE
CS
Strömförsörjningsingång
Säkring
HDA-M80/HDA-V90 .........................................30 A x 3
HDA-F60...............................................................35 A x 2
ANVÄND KORREKT AMPERETAL VID BYTE AV
SÄKRINGAR.
Fel amperetal kan orsaka brand eller elektriska
stötar.

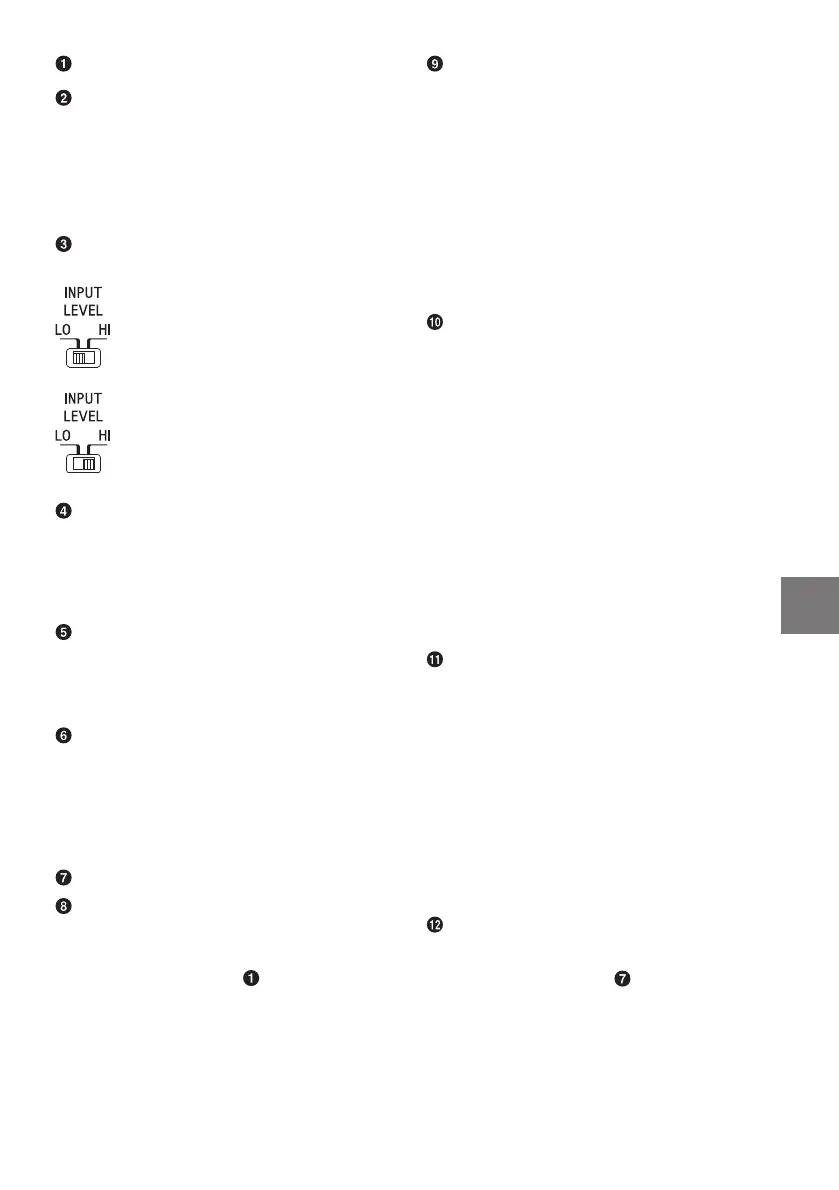

Väljare för högtalarens ingångsnivå
Koppla efter högtalarens ingångsläge.
a) Ställ in till ”LO” när
högtalaringången ansluts med
RCA-kablar (säljs separat).
b) Ställ in till ”HI” när
högtalaringångens ansluts med
högtalar-RCA-konverteringskablar
(säljs separat).
RCA-ingångar
Anslut dessa uttag till linjeutgångarna på din
huvudapparat med RCA-kablar eller högtalar-
RCA-konverteringskablar (säljs separat). Var
noga med att följa polariteten; vänster till
vänster och höger till höger.
Förförstärkaranslutningar (endast HDA-M80)
Dessa kontakter fungerar som linjeutgångar.
Detta är en idealisk utgång för en andra
subwooferförstärkare. Denna utgång klarar hela
registret och påverkas inte av delningen.
Fjärrstyrd baskontroll (tillval)
Anslut den fjärrstyrda baskontrollen RUX-KNOB
eller RUX-KNOB.2 (säljs separat) för fjärrstyrd
justering av utnivån. Denna ersätter inte lämplig
inställning för förstärkningsnivå mellan
förstärkare och huvudenhet.
• HDA-F60 har endast stöd för RUX-KNOB.2.
Högtalarutgångar
Batterianslutning
Anslut batteri, fjärrstyrt strömpåslag och
jordningskabel (enligt bilden) till
batterianslutningen.
Sätt i kontakten i uttaget .
• Mer information om anslutning finns i ”Viktigt
om kabelanslutningar” (sidan 6).
Batterikabel (säljs separat)
Se till att fästa en extern säkring (t.ex. en
säkringsplint, strömbrytare) på batterikabeln så
nära batteriets pluspol (+) som möjligt. Denna
säkring skyddar ditt fordons elsystem vid en
eventuell kortslutning. Se nedan för korrekt
säkringsstorlek:
HDA-M80/HDA-V90 ......................... 90-amp säkring
HDA-F60...............................................70-amp säkring
• Mer information om den kabeldimension som
ska användas finns i medföljande ”Varningar
om anslutning av strömkablar” och ”Varningar
om strömkablar” (sidan 18) och använd
sedan kabeln av angiven dimension.
Fjärrtillslagskabel (säljs separat)
Anslut denna kabel till kabeln för fjärrstyrt
strömpåslag (positiv utlösare (+) endast 12 V) på
din huvudenhet. Om fjärrstyrt strömpåslag inte
finns tillgängligt, se ”KONTROLLISTA FÖR
ANSLUTNING” på sidan 7 för en alternativ
metod.
• När huvudenhetens högtalarkablar ansluts till
denna enhet via en högtalar-RCA-
konverteringskabel (säljs separat), behöver du
inte ansluta ledningen för fjärrpåslagning av
strömmen, med tanke på funktionen
”FJÄRRAVKÄNNING” på denna enhet. I vissa fall
fungerar emellertid inte ”FJÄRRAVKÄNNING”
beroende på den anslutna signalkällan. Om så
är fallet ska du ansluta kabeln för fjärrstyrt
strömpåslag till en inkommande
strömförsörjningskabel (reserveffekt) i
ACC-läge.
Jordkabel (säljs separat)
Anslut omsorgsfullt den här kabeln till en ren,
plåtförsedd punkt på fordonets chassi.
Kontrollera att punkten verkligen är en
jordpunkt genom att mäta att den är kortsluten
till bilbatteriets minuspol (–). Jorda alla
audiokomponenter till samma punkt på
fordonets chassi för att förhindra jordloopar. Håll
kabellängden så kort som möjligt.
• Mer information om den kabeldimension som
ska användas finns i medföljande ”Varningar
om anslutning av strömkablar” och ”Varningar
om strömkablar” (sidan 18) och använd
sedan kabeln av angiven dimension.
Högtalaranslutning
Anslut högtalarkablarna (+)/(-) till
högtalaranslutningen.
Sätt i kontakten i uttaget .
• Mer information om anslutning finns i ”Viktigt
om kabelanslutningar” (sidan 6).
Var noga med högtalarutgångarnas
anslutningar och fasning i förhållande till
systemets övriga högtalare. Anslut den positiva
kontakten till det positiva högtalaruttaget och
den negativa till det negativa.
ANSLUTNINGAR
Slå från strömmen till all annan ljudutrustning innan anslutningarna görs.
Fordonets batteri
Fordonets chassi
Extern säkring*
2
*
3, 4
*
1
*1 Mer information om den kabeldimension som ska användas finns i medföljande ”Varningar om anslutning av
strömkablar” och ”Varningar om strömkablar” (sidan 18) och använd sedan kabeln av angiven dimension.
*2 Använd en extern säkring (t.ex. en säkringsplint, strömbrytare) på batterikabeln, så nära intill batteriets pluspol (+) som
möjligt. Använd en extern säkring med samma kapacitet eller något högre kapacitet än förstärkarens totala
säkringskapacitet.
Mer information om denna maskins säkringskapacitet finns i ”Batterikabel (
)” (sidan 5).
*3 Anslut all utrustning till samma jordningspunkt och med så kort kabellängd som möjligt.
*4 Använd en skruv som redan monterats för att ansluta jordledningen ordentligt.
Förhindra att störningar, som härrör från omgivningen, påverkar bilstereon
• Placera enheten på plats och dra kablarna på minst 10 cm avstånd från fordonets kabelnät.
• Observera att kablarnas avstånd till batterikablarna måste vara så långt som möjligt.
• Anslut jordledningen på ett säkert sätt till en blottad metalldel i fordonets chassi (torka bort eventuell färg
eller fett).
• Om en störningsdämpare (säljs separat) monteras, skall den anslutas så långt från apparaten som möjligt.
Olika typer av störningsdämpare finns tillgängliga hos din Alpine-återförsäljare. Kontakta återförsäljare för
mer information.
• Alpines representant vet allt om störningsundertryckning. Kontakta representanten angående detaljer.
