6-SE
KONTROLLISTA FÖR
ANSLUTNING
Kontrollera om något av följande är fallet med
huvudapparaten:
Fjärrtillslagskabel
a. Huvudapparaten har ingen fjärrtillslags- eller
elantennkabel.
b. Huvudapparatens elantennkabel är
strömförande endast när radion är påslagen
(kopplas bort i kassett- eller CD-läge).
c. Huvudenhetens motorantennkabel har
logiknivå ut (+) 5 V, negativ utlösare (jordad)
eller har inte kapacitet för (+) 12 V vid anslutning
till annan utrustning utöver fordonets
motorantenn.
Om någon av ovanstående situationer föreligger
måste kabeln för fjärrstyrt strömpåslag till din
HDA-M80/HDA-F60/HDA-V90 vara ansluten till
en strömkälla med brytare (tändning) i fordonet.
Se till att använda en 3A-säkring så nära detta
tändningsuttag som möjligt. Med denna
anslutningsmetod kommer HDA-M80/HDA-F60/
HDA-V90 att slås på och vara igång så länge som
tändningen är påslagen.
Om detta inte är önskvärt kan man utöver den
ovan nämnda 3A-säkringen installera en brytare
SPST (Single Pole, Single Throw) på brytarkabeln
till HDA-M80/HDA-F60/HDA-V90. Därefter
används denna brytare till av- och påslagning av
HDA-M80/HDA-F60/HDA-V90. Därför ska
brytaren monteras så att föraren kommer åt den.
Försäkra dig om att brytaren är frånslagen när
bilen inte är igång. I annat fall är förstärkaren
fortfarande aktiverad, vilket kan ladda ur
bilbatteriet.
Om subwooferns in-/utgångar (endast
HDA-M80/HDA-V90)
• Ingången är stereo men utgången är enkanalig.
• I vissa installationer kan det vara bra med
omvänd subwooferpolaritet (växla de positiva
och negativa anslutningarna till subwoofern) för
att få optimal bas.
Om bryggkopplingar
I bryggkopplat läge ansluts plus på vänster till
högtalarens pluspol och minus på höger till
högtalarens minuspol. Använd inte de negativa (–)
högtalarterminalerna för höger och vänster kanaler
tillsammans.
OBSERVERA:
• Anslut inte högtalaruttaget (–) till fordonets
chassi.
Viktigt om kabelanslutningar
Vid bruk av kablar från tredje part
(strömförsörjningskabel) ska medföljande skruvar
användas för att förenkla anslutningen. Rätt
installation beskrivs nedan. Rådfråga din
återförsäljare om du är tveksam.
1. Kontrollera kabeldimensionen.
• Mer information om den kabeldimension som
ska användas finns i medföljande ”Varningar
om anslutning av strömkablar” och ”Varningar
om strömkablar” (sidan 18) och använd
sedan kabeln av angiven dimension.
• Fråga återförsäljaren om du inte vet
kabeldimensionen.

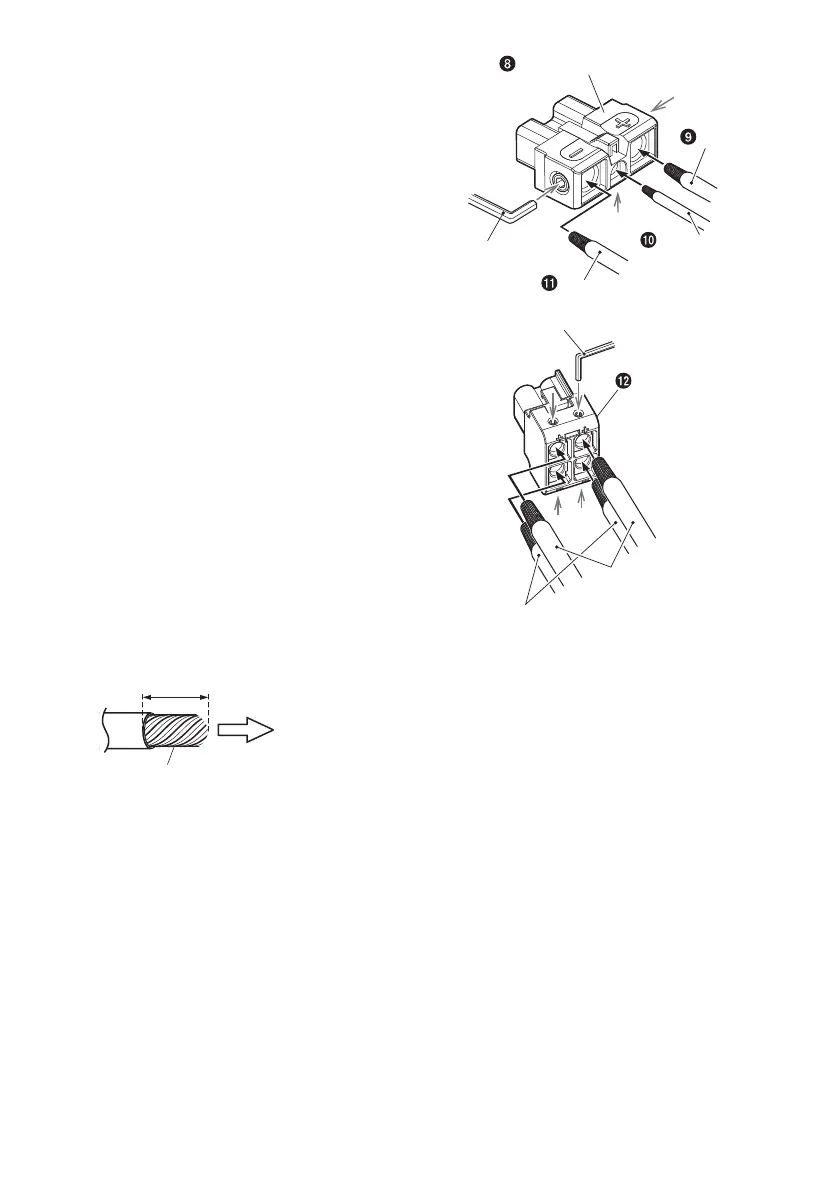

2. Skala av isoleringen cirka 7 – 10 mm från
kabeländarna.
Sidan där
kablarna ansluts
Kabelterminal
7 – 10 mm
OBSERVERA:
• Om för kort bit av isoleringen skalas av blir
kontakten dålig, vilket kan resultera i
funktionsstörningar och sämre ljud.
• Om för lång bit av isoleringen skalas av finns det
risk för kortslutningar.
3. Dra åt den sexkantiga hålskruven med
sexkantsnyckeln (liten eller stor) (ingår) för att
säkra kabeln.
Innan denna anslutning görs skall den bit av
ledaren som eventuellt sticker ut ur
kontakten skyddas med isolerande
krympslang.
Batterianslutning
Batterikabel
Fjärrtillslagskabel
Sexkantsnyckel
Jordkabel
Sexkantsnyckel
Högtalaranslutning
Högtalarkabel (+)
Högtalarkabel (-)
OBSERVERA:
• Använd den sexkantiga hålskruven som sitter på
batterianslutningen eller högtalaranslutningen.
• Av säkerhetsskäl skall batterikablarna anslutas
sist.
• Lyft inte apparaten i kablarna för att undvika att
kablarna förstörs eller att apparaten faller i golvet.
