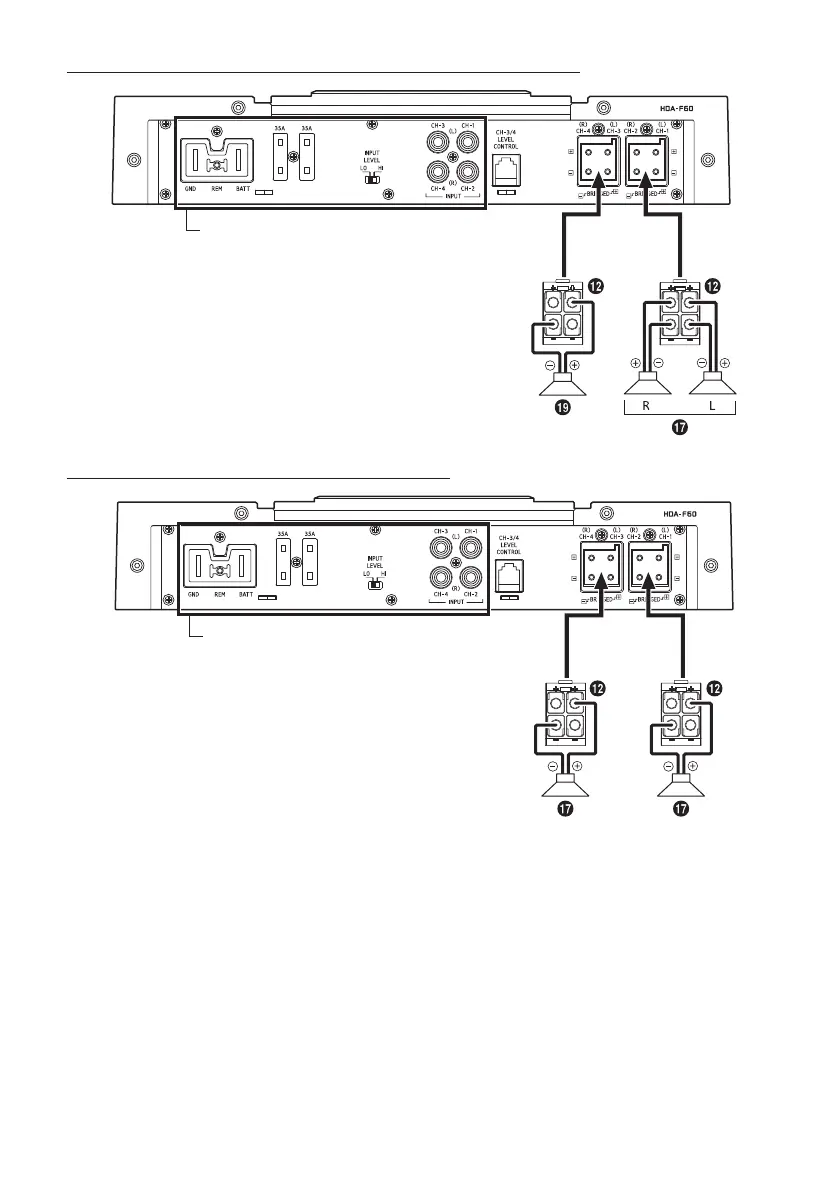

System med 2 högtalare + 1 subwoofer (bryggkopplingar)
Se ”System med 4 högtalare” (sidan 13).
System med 2 högtalare (bryggkopplingar)
Se ”System med 4 högtalare” (sidan 13).
Grundläggande kopplingsschema för HDA-V90
Huvudenhet, etc.
Främre utsignal
Bakre utsignal
Subwoofer utsignal
Högtalare fram
Högtalare bak
Ändra väljarinställningen för ingångssignal gällande HDA-V90 ( )/( ) efter högtalaringångens antal
kanaler.
5-Channel-ingång: 4-Channel-ingång: 2-Channel-ingång:
[3/4] [1/2]
[SUB]
[1+2+3+4]
System med 4 högtalare + subwoofer
1 subwoofersystem
[LO]
2 subwoofersystem (MONO)
* Om ansluten huvudenhet inte har en högtalarutgång och RCA-kablar ( ) inte går att använda kan du
använda högtalar-RCA-konverteringskabeln ( ) (säljs separat). Mer information om anslutning finns i
”Om anslutning till system för högtalaringång” (sidan 17).
