16-SE

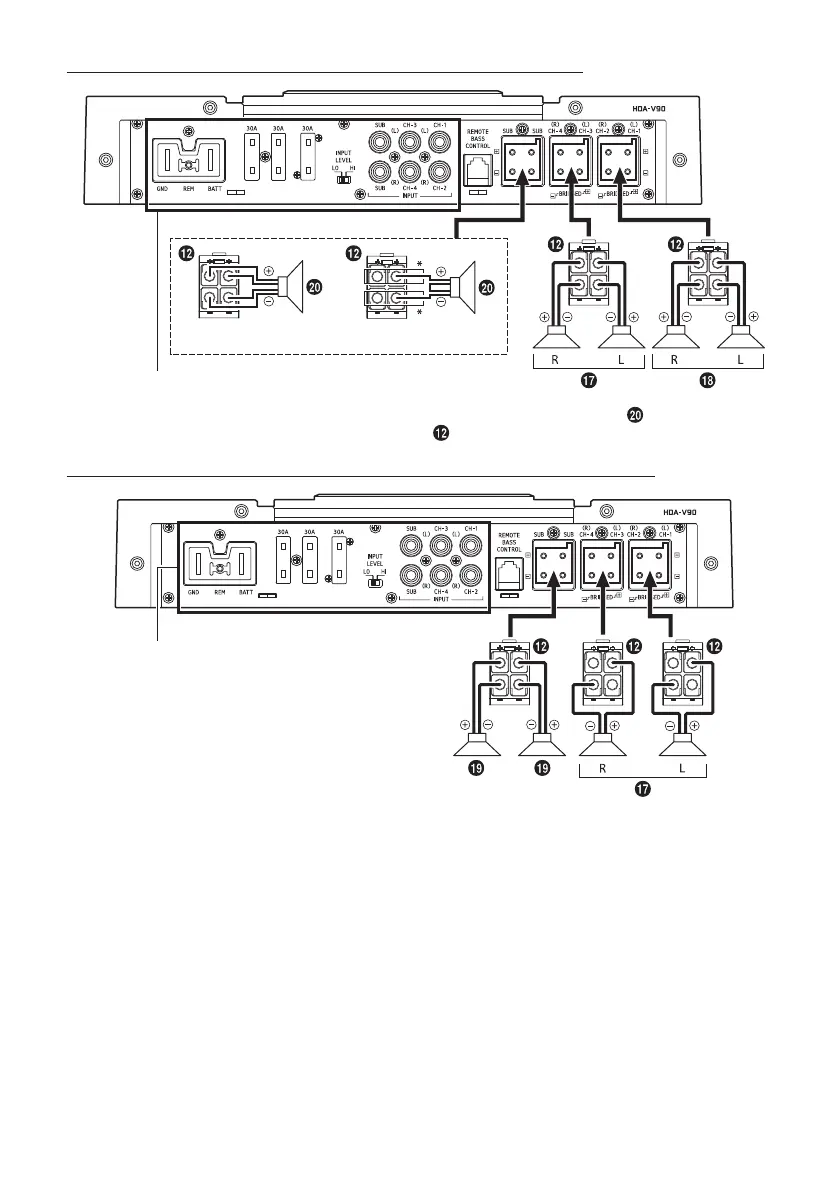

System med 4 högtalare + subwoofer med dubbel talspole
Se ”System med 4 högtalare + subwoofer” (sidan 15).
Parallellkoppling Seriekoppling
* Om en serieanslutning används kan kabeln från subwoofern med dubbel talspole ( ) anslutas antingen
till högtalaranslutningens plus- eller minuspol (+)/(-) ( ).
System med 2 högtalare + 2 subwoofer (MONO) (bryggkopplingar)
Se ”System med 4 högtalare + subwoofer” (sidan 15).
Om anslutning till system för högtalaringång
Ställ in väljaren för högtalarens ingångsnivå ( ) till ”HI” vid anslutning via en högtalar-RCA-
konverteringskabel ( ) (säljs separat).
t.ex. HDA-F60
RCA-ingångar
Väljare för högtalarens ingångsnivå
Kabel för utmatning från högtalare bak
(R)
Kabel för utmatning från högtalare bak
(L)
Kabel för utmatning från högtalare fram (R)
Kabel för utmatning från högtalare fram (L)
[HI]
• Ta inte fel på högtalarkabeln på huvudenhetens sida som är ansluten till denna enhet.
Utsignal högtalare fram (L)/(R) till CH1/CH2, utsignal högtalare bak (L)/(R) till CH3/CH4
• För inställningen ”System för högtalaringång” är inte kabel för fjärrstyrt strömpåslag nödvändig eftersom
produkten har en funktion för ”FJÄRRAVKÄNNING”. I vissa fall fungerar emellertid inte ”FJÄRRAVKÄNNING”
beroende på den anslutna signalkällan. Om så är fallet ska du ansluta kabeln för fjärrstyrt strömpåslag till
en inkommande strömförsörjningskabel (reserveffekt) i ACC-läge.
Viktigt tips om förbikoppling av en förstärkare
Låg effekt när endast en ingångskanal används. Y-adaptern behöver inte användas om stereo/mono
tvådelad utgång används för att driva den bryggkopplade förstärkarens båda ingångar.
Ordentlig anslutning
En signal En signal
Felaktig anslutning
