Alpine HDA-M80 - Page 146

ALPINE HDA-M80/HDA-F60/HDA-V90 68-44781Z25-A (EN/DE/FR/ES/IT/SE/RU/CS)ALPINE HDA-M80/HDA-F60/HDA-V90 68-44781Z25-A (EN/DE/FR/ES/IT/SE/RU/CS)
12-RU
Базовая схема соединений для HDA-F60
Главный блок и др.
Передний выход
Задний выход
Выход сабвуфера
Передние динамики
Задний динамик
Для устройства HDA-F60 измените настройку переключателя входного канала ( ) в соответствии с
количеством каналов входа динамика.
4-канальный вход: 2-канальный вход:
[3/4]
[1/2]
Система из 4 динамиков
[LO]
* Если на подключенном главном блоке отсутствуют выход динамиков и невозможно использовать
удлинительные кабели RCA ( ), можно использовать кабель-переходник динамик-RCA ( )
(приобретается дополнительно). Подробнее о выполнении подключения см. в разделе “О
подключении к схеме подключения уровня динамиков” (стр. 17).

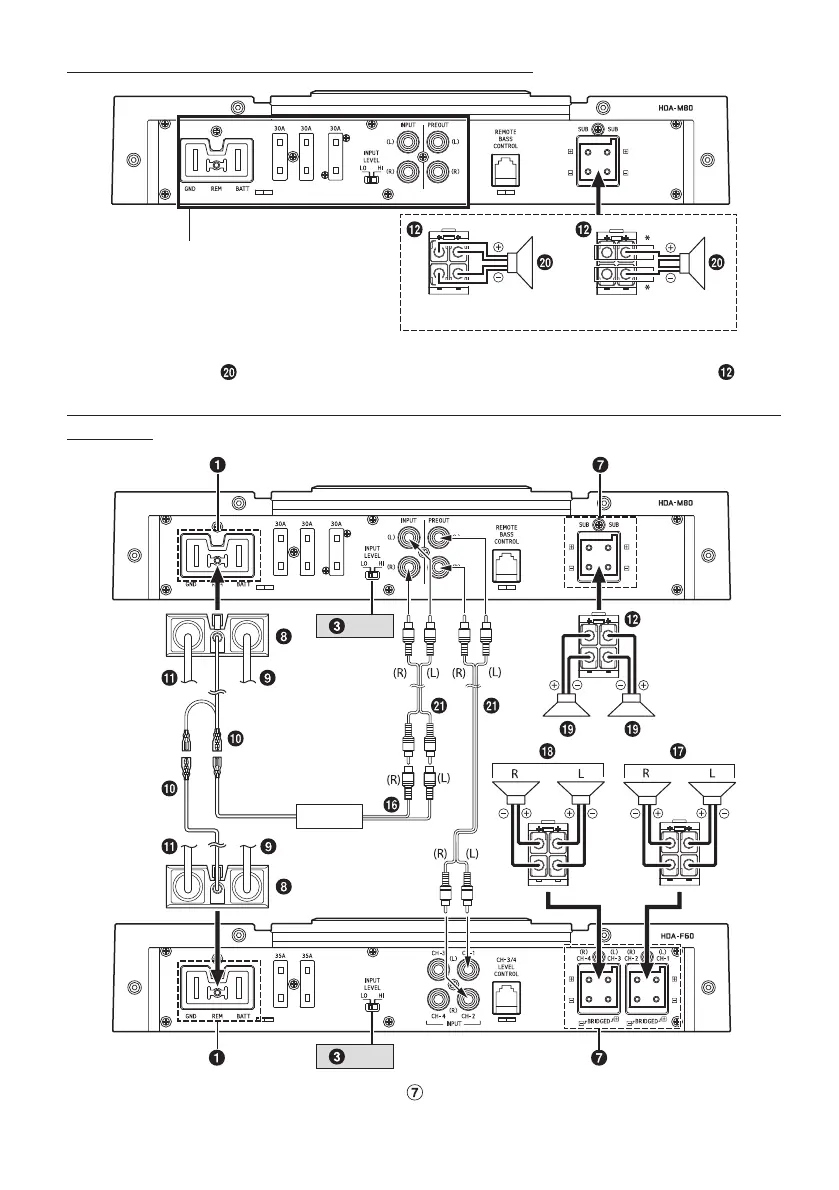

Система сабвуфера с двойной звуковой катушкой
См. раздел “Система сабвуфера”
(стр. 11).
Параллельное
подключение
Последовательное
подключение
* При использовании последовательного подключения питающий провод сабвуфера с двойной
звуковой катушкой ( ) можно подключить к любой из клемм (+)/(-) разъема для динамика ( ).
Система из нескольких моноканальных усилителей (пример подключения к
HDA-F60)
HDA-F60
HDA-M80
[LO]
[LO]
• Подробнее о переключателе входного канала ( ) устройства HDA-F60 см. в разделе “Базовая схема
соединений для HDA-F60” (стр. 13).
