ALPINE HDA-M80/HDA-F60/HDA-V90 68-44781Z25-A (EN/DE/FR/ES/IT/SE/RU/CS)ALPINE HDA-M80/HDA-F60/HDA-V90 68-44781Z25-A (EN/DE/FR/ES/IT/SE/RU/CS)
16-CS

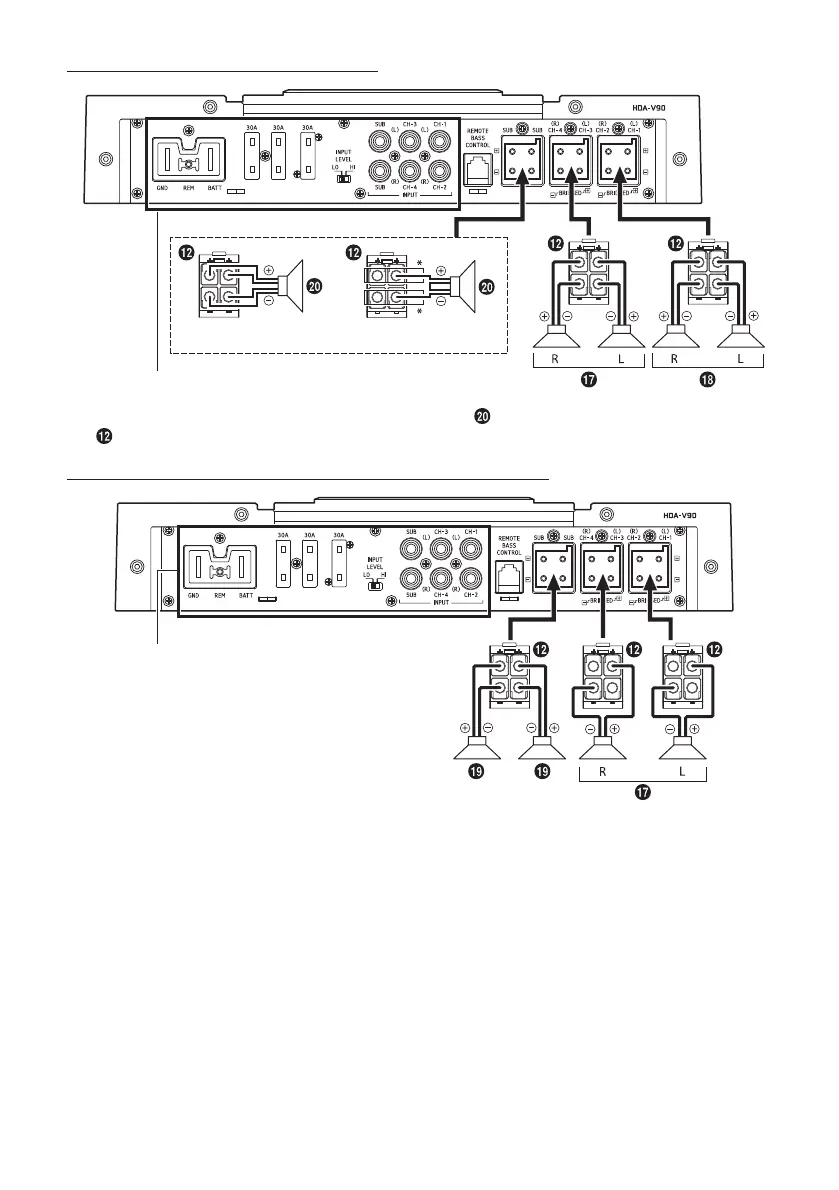

4扬声器 + 双音圈超低频扬声器系统
请参阅“4扬声器 + 超低频扬声器系统”（第15页）。
并联 串联
* 在使用串联连接的情况下，双音圈超低频扬声器（
）的导线可以连接到扬声器连接器
（
）的（+）/（–）端子。
2扬声器 + 2超低频扬声器（MONO）系统（桥接连接）
请参阅“4扬声器 + 超低频扬声器系统”
（第15页）。
关于连接到扬声器输入电平系统
使用扬声器-RCA转换电缆（ ）（另售）进行连接时，请将扬声器输入电平开关（ ）切
换到“HI”。
示例HDA-F60
RCA输入插孔
扬声器输入电平开关
后置扬声器输出导线（R）
后置扬声器输出导线（L）
前置扬声器输出导线（R）
前置扬声器输出导线（L）
[HI]
• 请不要将主机侧的扬声器输出导线与本装置连接错误。
前置扬声器输出(L)/(R)至CH1/CH2，后置扬声器输出(L)/(R)至CH3/CH4
• 对于“扬声器输入电平系统”设置，由于本产品具有“REMOTE SENSING”功能，因此无
需连接遥控开机导线。但是，根据连接的信号源，“REMOTE SENSING”功能可能无法工
作。在此情况下，将遥控开机导线连接到ACC位置的输入电源线（附件电源）。
桥接放大器的重要提示
如果只使用一个声道输入，将导致低输出。如果立体声/单声道对线输出用于驱动桥接放大
器的两个输入，则不需要Y形适配器。
正确连接
一个信号 一个信号
不当连接
