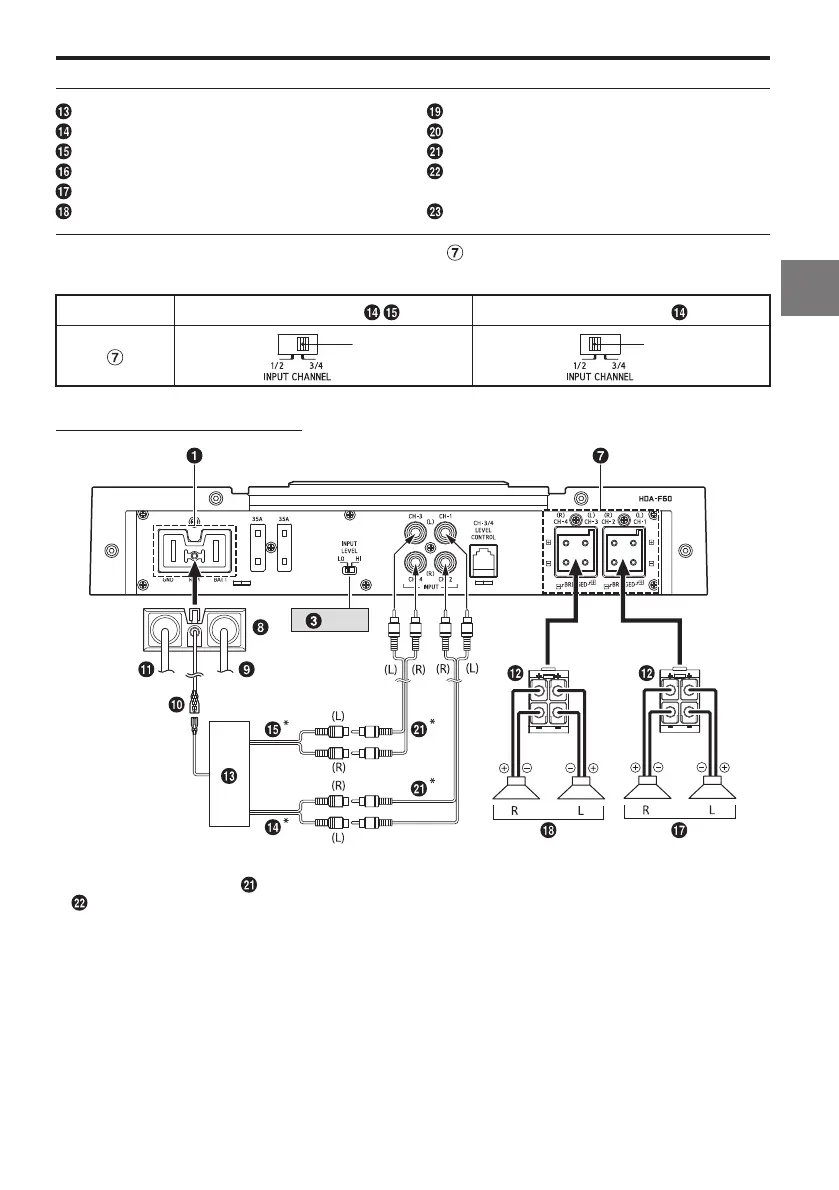

Grundlegendes Anschlussdiagramm für den HDA-F60
Hauptgerät usw.
Ausgang vorne
Ausgang hinten
Subwooferausgang
Frontlautsprecher
Hecklautsprecher
Subwoofer
Subwoofer mit Doppelschwingspule
RCA-Verlängerungskabel (separat erhältlich)
RCA-Lautsprecheradapterkabel (separat
erhältlich)
Y-Adapter (separat erhältlich)
Stellen Sie beim HDA-F60 den Eingangskanalwählschalter ( ) je nach der Anzahl der Kanäle am
Lautsprechereingang ein.
4-Kanal-Eingang: 2-Kanal-Eingang:
[3/4]
[1/2]
System mit 4 Lautsprechern
[LO]
* Wenn das angeschlossene Hauptgerät nicht über einen Lautsprecherausgang verfügt und keine
RCA-Verlängerungskabel ( ) verwendet werden können, können Sie das RCA-Lautsprecheradapterkabel
( ) (separat erhältlich) verwenden. Einzelheiten zum Vornehmen von Anschlüssen finden Sie unter
„Hinweis zum Anschluss an das System mit Lautsprechereingangspegel“ (Seite 17).
System mit Subwoofer mit Doppelschwingspule
Siehe „Subwoofer-System“ (Seite 11).
Parallelschaltung Reihenschaltung
* Im Fall einer Reihenschaltung kann der Zuleitungsdraht des Subwoofers mit Doppelschwingspule ( ) an
einen der Anschlüsse (+)/(-) am Lautsprecheranschluss ( ) angeschlossen werden.
System mit mehreren Monoverstärkern (Anschlussbeispiel mit HDA-F60)
HDA-F60
HDA-M80
[LO]
[LO]
• Einzelheiten zum Eingangskanalwählschalter ( ) des HDA-F60 finden Sie unter „Grundlegendes
Anschlussdiagramm für den HDA-F60“ (Seite 13).
