14-DE

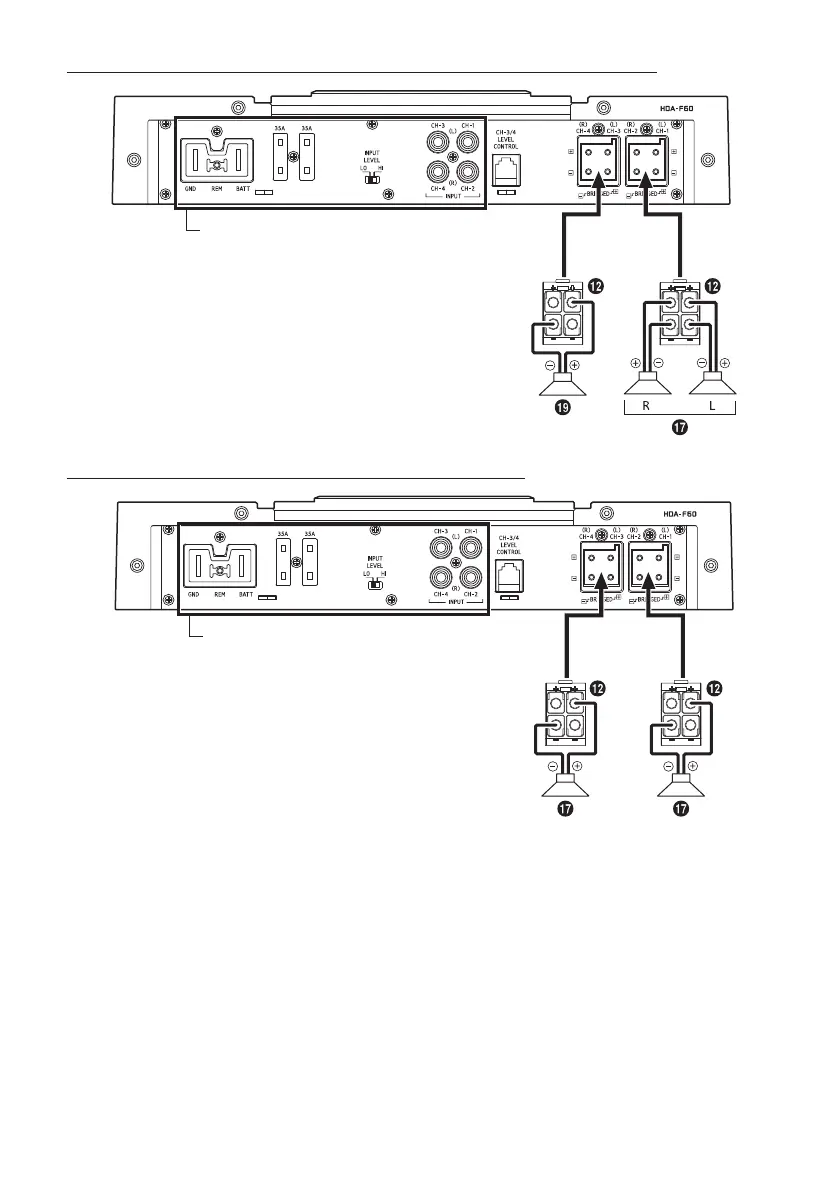

System mit 2 Lautsprechern + 1 Subwoofer (gebrückte Anschlüsse)
Siehe „System mit 4 Lautsprechern“ (Seite 13).
System mit 2 Lautsprechern (gebrückte Anschlüsse)
Siehe „System mit 4 Lautsprechern“ (Seite 13).
Grundlegendes Anschlussdiagramm für den HDA-V90
Hauptgerät usw.
Ausgang vorne
Ausgang hinten
Subwooferausgang
Frontlautsprecher
Hecklautsprecher
Stellen Sie beim HDA-V90 den Eingangskanalwählschalter ( )/( ) je nach der Anzahl der Kanäle am
Lautsprechereingang ein.
5-Kanal-Eingang: 4-Kanal-Eingang: 2-Kanal-Eingang:
[3/4] [1/2]
[SUB]
[1+2+3+4]
System mit 4 Lautsprechern + Subwoofer
1-Subwoofer-System
[LO]
2-Subwoofer-System (MONO)
* Wenn das angeschlossene Hauptgerät nicht über einen Lautsprecherausgang verfügt und keine
RCA-Verlängerungskabel ( ) verwendet werden können, können Sie das RCA-Lautsprecheradapterkabel
( ) (separat erhältlich) verwenden. Einzelheiten zum Vornehmen von Anschlüssen finden Sie unter
„Hinweis zum Anschluss an das System mit Lautsprechereingangspegel“ (Seite 17).
