ALPINE HDA-M80/HDA-F60/HDA-V90 68-44781Z25-A (EN/DE/FR/ES/IT/SE/RU/CS)ALPINE HDA-M80/HDA-F60/HDA-V90 68-44781Z25-A (EN/DE/FR/ES/IT/SE/RU/CS)
14-ES

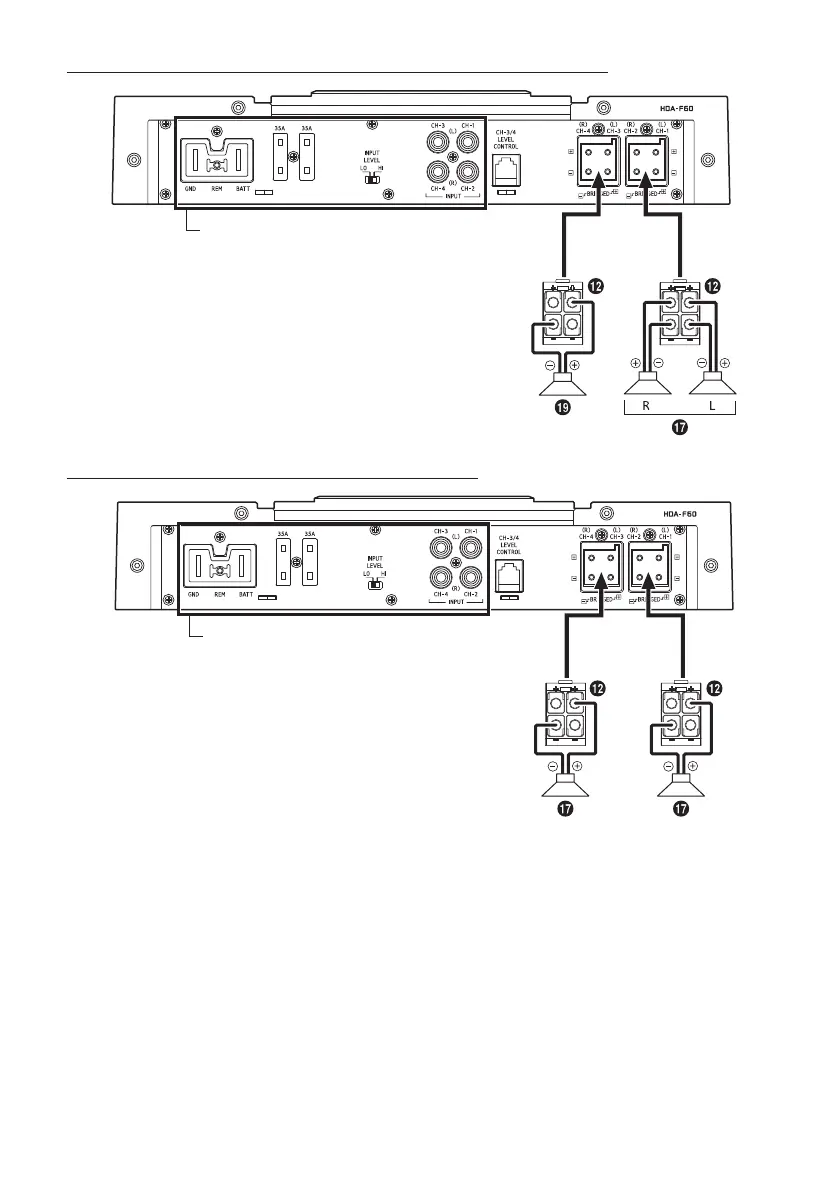

Sistema de 2 altavoces + 1 subwoofer (conexiones en puente)
Consulte “4 Sistema de altavoces” (página 13).
Sistema de 2 altavoces (conexiones en puente)
Consulte “4 Sistema de altavoces” (página 13).
Diagrama básico de conexiones del HDA-V90
Unidad principal, etc.
Salida delantera
Salida trasera
Salida del subwoofer
Altavoces delanteros
Altavoz trasero
En el HDA-V90, cambie el ajuste del interruptor de selección de canal de entrada ( )( ) en función del
número de canales de la entrada del altavoz.
Entrada de 5 canales: Entrada de 4 canales: Entrada de 2 canales:
[3/4] [1/2]
[SUB]
[1+2+3+4]
Sistema de 4 altavoces + subwoofer
1 Sistema de subwoofer
[LO]
2 Sistema de subwoofer (MONO)
* Si la unidad principal conectada no tiene salida de altavoces y no es posible utilizar cables prolongadores
RCA ( ), puede utilizar el cable de conversión altavoz-RCA ( ) (se vende por separado). Para obtener
más información sobre la conexión, consulte la sección “Acerca de la conexión al sistema de nivel de
entrada de altavoz” (página 17).
