D-7
D.1.6 DIAGRAMMI DI
CARICO 804-904
Le portate dell’argano
possono essere inferiori a seconda
del modello di argano installato.
Per ricavare le portate nette per uso
attrezzo è necessario sottrarre dai
carichi il peso proprio dell’attrezzo.

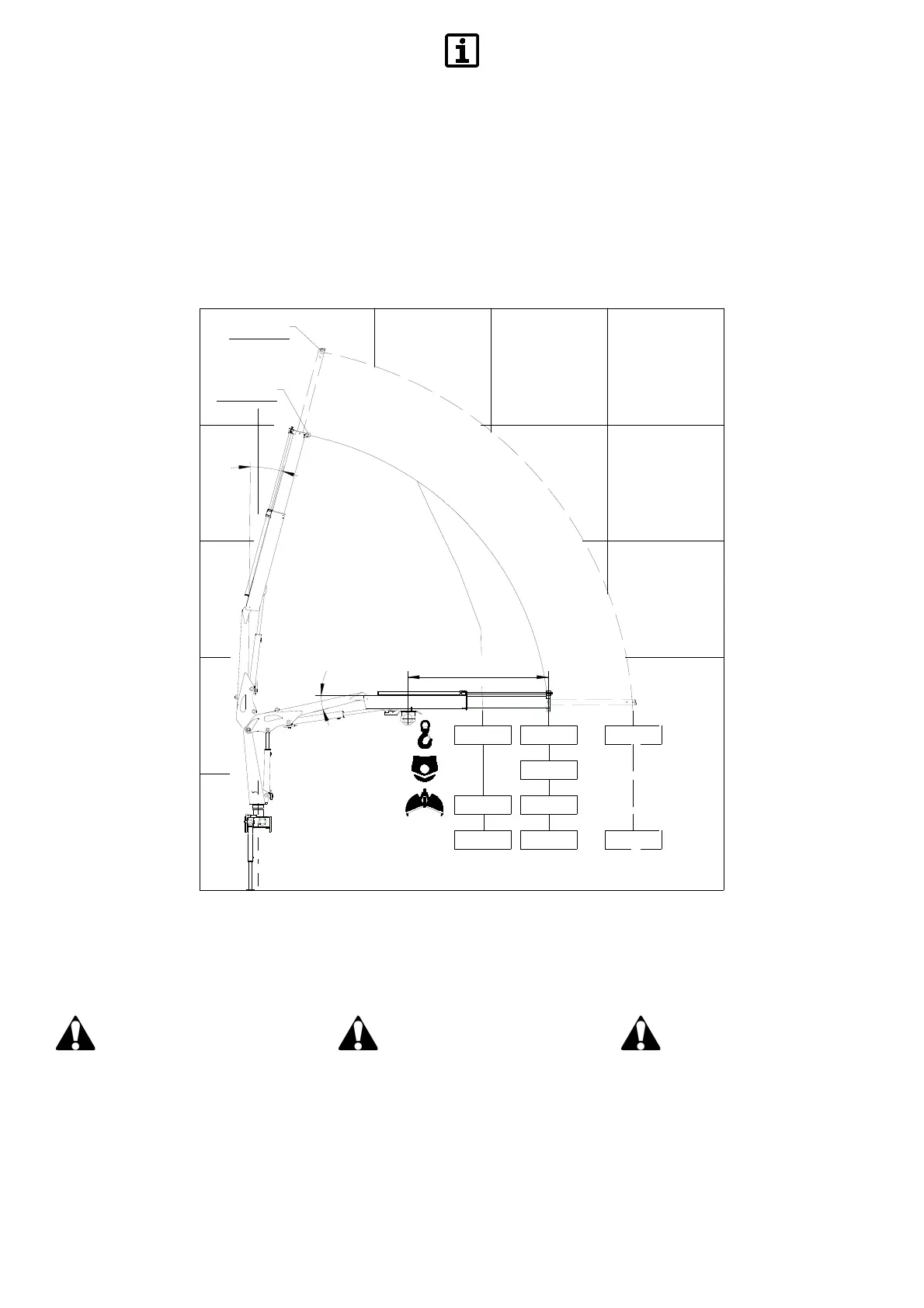

D.1.6 LOAD DIAGRAMS 804-
904
804 1S
904 1S
The winch capacities may be
lower depending by the model of
winch installed.
To obtain the net capacities for tool,
it’s necessary to subtract the tool
weight from the loads.
D.1.6 LASTDIAGRAMME 804-
904
Die Tragfähigkeiten der
Seilwinde können niedriger je nach
dem installierten Windenmodell sein.
Um die Nettolasten für Gerät zu
berechnen, ist es notwendig, das
Eigengewicht des Gerätes von der
Lasten abzuziehen.
7.82 m
15°
9.26 m
15°
995 770 550
2.5m (**)
695
695 535
kg
kg
kg
3.86 4.98 6.44
m
(**) Distanza minima argano - puleggia
(**) Min distance winch - pulley
(**) Min. Abstand Seilwinde - Umlenkrolle
