B-33
B.6 INDICATORI E LUCI
DI SEGNALAZIONE
B.6.1 INDICATORI DI
LIVELLO E TERMOMETRO
SUL SERBATOIO OLIO
Il serbatoio della gru è dotato di
indicatori ottici di livello per li controllo
della quantità di olio presente nel
serbatoio stesso (vedi fig.1).
Le gru CE sono dotate di un termometro
atto a misurare la temperatura dell'olio:
quando l'indicatore è nel settore giallo
(T>50°C), è pericoloso toccare elementi
idraulici a causa della loro elevata
temperatura. Quando l'indicatore è nel
settore rosso (T>80°C) è necessario
sospendere le operazioni di lavoro.
B.6.2 INDICATORI DI CARICO
GRU CE NO RRS
Presso i comandi gru (vedi §B.3.8) sono
prese
nti manometri indicatori di carico
che mostrano il valore di pressione
interna al cilindro 1.braccio. Settore
giallo: la gru ha raggiunto il 90% della
massima capacità di carico.
Settore rosso: la gru ha raggiunto la
massima capacità di carico (100%).
B.6 GAUGES AND
WARNING LIGHTS
B.6.1 OIL LEVEL AND
TEMPERATURE GAUGES ON
THE OIL TANK
The oil tank is fitted with visual level
indicators in order to check the amount
of oil in the tank (see fig.1).
The EC crane is equipped with a
temperature gauge that monitor the
temperature of oil: when the indicator is
in the yellow sector (T>50°C), it's
dangerous to touch hydraulic elements
because of their high temperature.
When the indicator is in the red sector
(T>80°C) it's necessary to stop the work
operations.
B.6.2 LOAD INDICATORS EC
NOT RRS CRAN
At the control boards (see §B.3.8) there
are the
load indicators pressure gauges
that show the pressure of the 1.boom
cylinder.
Yellow sector: the crane has reached
90% of max lifting capacity.
Red sector: the crane has reached the
max lifting capacity (100%).
B.6 ANZEIGER UND
KONTROLLLAMPEN
B.6.1 ÖLSTANDANZEIGEN
UND THERMOMETER AUF
DEM ÖLBEHÄLTER
Der Ölbehälter ist mit Ölstandanzeigern
ausgerüstet, damit man den Ölstand
kontrollieren kann (siehe Abb.1).
Der EG Kräne sind mit einem
Thermometer für die Überwachung der
Öltemperatur ausgestattet: wenn die
Anzeige sich im gelben Bereich
(T>50°C) befindet, ist es gefährlich,
hydraulische Teile zu berühren,
aufgrund ihrer hohen Temperatur.
Wenn die Anzeige sich im roten Bereich
(T>80°C) befindet, ist es notwendig, die
Arbeitsoperationen zu stoppen.
B.6.2 LASTANZEIGER KRAN
EG NICHT RRS
Neben den Kransteuerungen
(siehe §B.3.8) befinden sich
Lastanzeigerdruckmesser, die den
Druckwert im 1.Auslegerzylinder zeigen.
Gelber Bereich: der Kran hat 90% der
max. Tragfähigkeit erreicht.
Roter Bereich: der Kran hat die max.
Tragfähigkeit erreicht (100%).

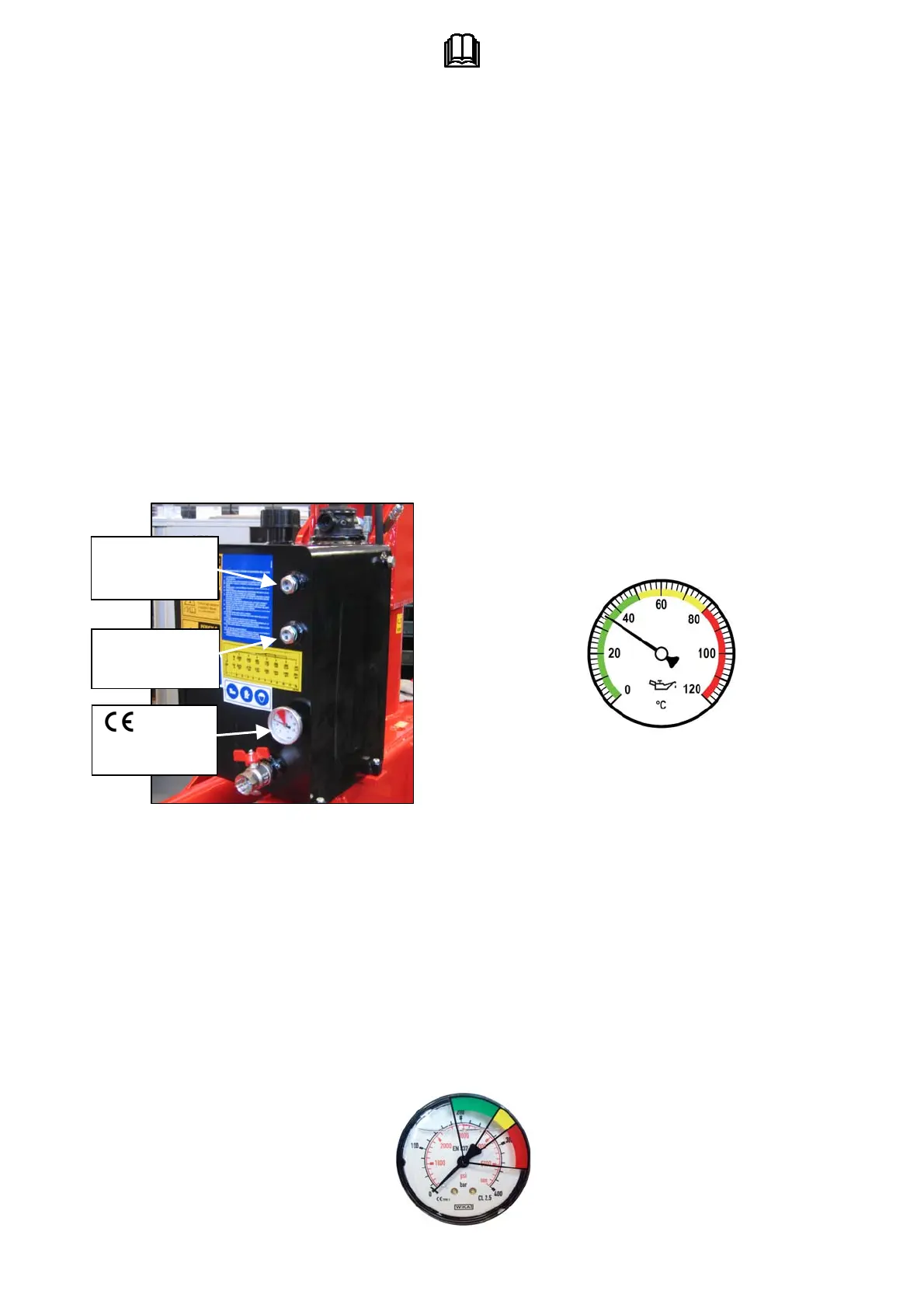

1
Livello massimo
Maximum level
Höchstölstand
Livello minimo
Minimum level
Mindestölstand
Termometro
Thermometer
