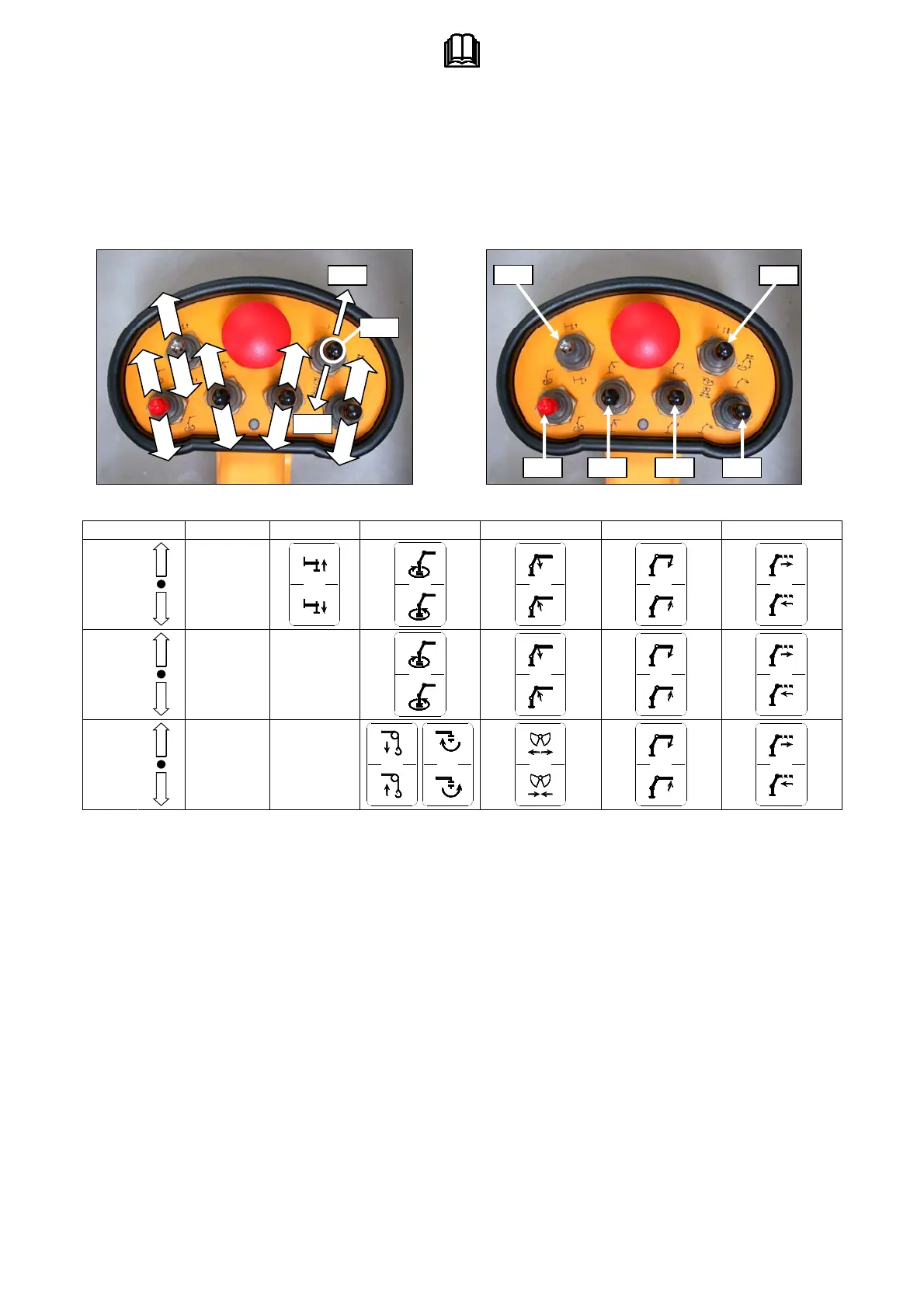

B.4.4 COMANDI OPERATIVI
GRU RRS
RADIOCOMANDO
SW: Switch selettore di funzione:
-SW1: abilita il comando cilindri
stabilizzatori
-SW2: abilita i comandi gru standard
-SW3: abilita i comandi dei dispositivi
accessori di sollevamento (argano,
benna, ecc.)
MS: comando cilindri stabilizzatori
MG1: comando rotazione
MG2: comando 1° braccio
MG3: comando 2° braccio
MG4: comando elementi telescopici
SW3+MG1: comando rotazione attrezzo
o comando verricello
SW3+MG2: comando movimentazione
attrezzo
B.4.4 RRS CRANE WORK
OPERATION CONTROLS
RADIO REMOTE CONTROL
SW: Function selector switch:
-SW1: enables the stabilizer cylinders
control
-SW2: enables the std crane controls
-SW3: enables the auxiliary lifting
accessories controls (winch, bucket,
etc.)
MS: stabilizer cylinders control
MG1: slewing control
MG2: 1st boom control
MG3: 2nd boom control
MG4: 2nd boom extensions control
SW3+MG1: tool rotation or
hydraulic winch control
SW3+MG2: tool movement control
B.4.4 BEDIENUNGS-
STEUERUNGEN FÜR KRAN
RRS
FUNKFERNSTEUERUNG
SW: Funktionswählschalter:
-SW1: schaltet die Steuerung der
Abstützzylinder ein
-SW2: schaltet die Kransteuerungen ein
-SW3: schaltet die Steuerungen der
Zusatzhebegeräte (Winde, Schalen-
greifer, usw.) ein
MS: Steuerung der Abstützzylinder
MG1: Steuerung der Drehbewegung
MG2: Steuerung 1. Ausleger
MG3: Steuerung 2. Ausleger
MG4: Steuerung der Ausschübe
SW3+MG1: Steuerung für die Drehung
des Gerätes oder für die Seilwinde
SW3+MG2: Steuerung für die
Bewegung des Gerätes
SW MS MG1 MG2 MG3 MG4
B
A
SW1
instabile
unstable
unstetig
B
A
SW2
B
A
SW3
B
B
A
A
MS
SW
MG1 MG2
MG3
MG4
SW1
SW2
SW3
B
A
B
A
B
A
