8 Ultrasound Controller Manual
3. Navigating the menu system

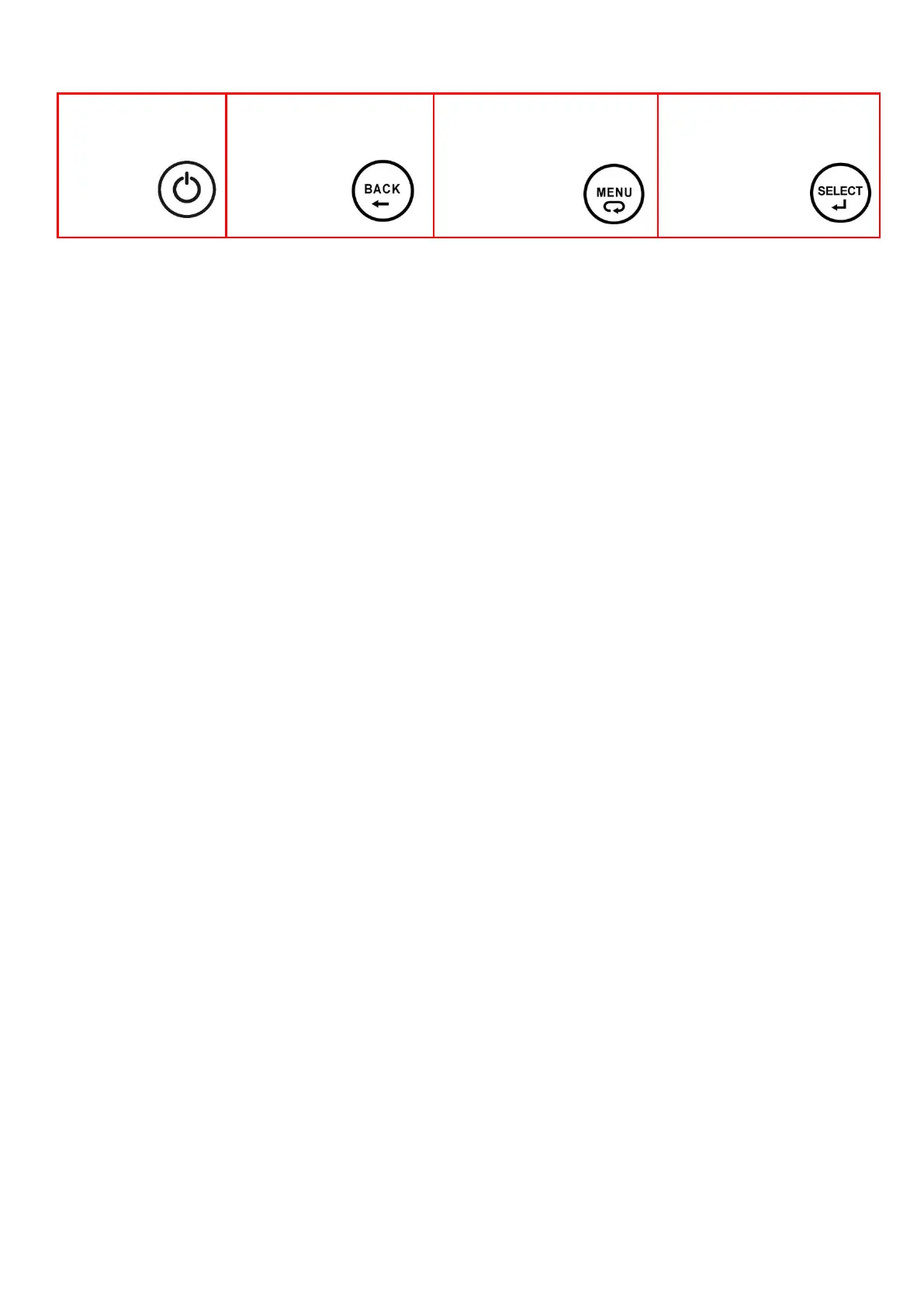

Switches
Keep MENU button pressed to scroll continuously. Press BACK button while pressing MENU
button to scroll backwards. Menu-text, parameter-names and parameter-values as seen on the
display is in the manual written in blue italic.
Sensor MODE and the start-screen
When power is applied to the Ultrasound Controller it displays the software version on the LCD-
display, followed by the start-screen. Depending on which mode is set; the corresponding start-
screen will be shown. The Ultrasound Controller can be set to either Air Sensor mode, Level
Switch mode, Level Sensor mode or Gel Sensor mode. When the Ultrasound Controller is
powered on for the first time Set sensor MODE is displayed. Then press MENU button to scroll to the
desired mode and press SELECT button. How to change sensor mode once it has been set is
described in ADVANCED SETTINGS.
Air Sensor mode Level Switch mode Level Sensor mode Gel Sensor mode
CALIBRATION CALIBRATION CALIBRATION CALIBRATION
Calibrate LIQUID AS 1 CALIBRATE with AIR (empty) CALIBRATE with AIR (low) 1-4 together
Calibrate AIR AS 1 Level Switch 1 Level Sensor 1 GelSensor 1
Calibrate LIQUID AS 2 Level Switch 2 Level Sensor 2 GelSensor 2
Calibrate AIR AS 2 Level Switch 3 CALIBRATE with LIQUID (high) GelSensor 3
Level Switch 4 Level Sensor 1 GelSensor 4
SHOW DATA LS1-LS4 together Level Sensor 2
Air Sensor 1 CALIBRATE with LIQUID (full) SHOW DATA
Calibration Data same as above SHOW DATA Gel Sensor Measured data
Normal Measurement Data Level Sensor 1 Gelconcentration %
Very Low Sensitivity Data SHOW DATA Level Relativ Signal %
Air Sensor 2 LevelSwitch 1 Sound Velocity Relativ Attenuation dB/m
same as above Echo DATA Calibration Data Signal dB
AUXILIARY DATA WR DATA Level Sensor 2 Liq WR sensor
Auxiliary data same as above Gel Sensor Cal Data
SETTINGS LevelSwitch 2 same as above Cal Liquid dB
SET Air Sensor 1 parameters LevelSwitch 3 same as above SETTINGS Freq
SET TYPE LevelSwitch 4 same as above SET parameters Level Sensor 1 Test Sensor dB
SET DIAMETER Test LevelSwitch SET 100% Level
SET SENSITIVITY SET 0% Level SETTINGS
SET FILTER SETTINGS SET Liquid Sound VELOCITY SET parameters Sensor 1
SET Air Sensor 2 parameters SET parameters LevelSwitch 1 SET Velocity Sensor EchoDISTANCE SET TYPE
same as above SET Type AND Technique SET Velocity Sensor HEIGHT SET ECHO DISTANCE
SET RELAY 1 SET FILTER SET Velocity Sensor Control SET GEL-TYPE
SET RELAY 2 SET ECHO-DISTANCE SET Container Bottom-Thickness SET GEL-THRESHOLD
SET RELAY 3 SET Jacket SET Container Wall-Thickness SET FREQUENCY
SET RELAY 4 SET FREQUENCY SET Container Wall-Thickness SET WR THRESHOLD
SET mA output A SET parameters LevelSwitch 2 SET parameters Level Sensor 2 SET RELAY1,2
SET mA output B SET parameters LevelSwitch 3 same as above SET RELAY3,4
SET parameters LevelSwitch 4 SET mA output A SET mA output A
HELP same as above SET mA output B SET mA output B
CONNECTOR Terminals 1-7 SET RELAY 1 SET RELAY 1
CONNECTOR Terminals 8-17 SET RELAY 2 SET RELAY 2 HELP
Information SET RELAY 3 SET RELAY 3 CONNECTOR Terminals 1-7
Software version SET RELAY 4 SET RELAY 4 CONNECTOR Terminals 8-17
Information
ADVANCED SETTINGS HELP HELP Software version
set sensor MODE CONNECTOR terminals 1-7 CONNECTOR Terminals 1-7
SIMULATE CONNECTOR terminals 8-17 CONNECTOR Terminals 8-17 ADVANCED SETTINGS
RESTORE settings and calibrations Information Information set sensor MODE
PROFIBUS SETTING Software version Software version RESTORE settings and calibrations
BITRATE PROFIBUS SETTING
ADDRESS ADVANCED SETTINGS ADVANCED SETTINGS BITRATE
PARAMETER ACCESS Set sensor MODE set sensor MODE ADDRESS
CONTROL SIMULATE SIMULATE PARAMETER ACCESS
RESTORE settings and calibrations RESTORE settings and calibrations CONTROL
PROFIBUS SETTING PROFIBUS SETTING
BITRATE BITRATE
ADDRESS ADDRESS
PARAMETER ACCESS PARAMETER ACCESS
CONTROL CONTROL
Toggle between
standby and
power-on.
(D128 only)
Go back to previous
menu-level
or
Cancel a
Selected
operation
Scroll through menu-
text, parameter-names
or parameter-
values
Select a menu
or
Confirm the
selection of a
parameter-value
