ESD
ATTENTION
RESPECTER LES PRECAUTIONS
DE MANIPULATION
DES PRODUITS SENSIBLES
AUX DECHARGES
ELECTROSTATIQUES
Ce produit contient des composants électroniques sensibles aux
décharges électrostatiques. Tout contact des connexions par une
personne ou un objet chargé d’électricité statique pourrait entraîner
la mise en panne ou la destruction de l’appareil.
Pour réduire les risques de décharges électrostatiques, veuillez
respecter les recommandations et précautions de manipulation définies
par la norme EN100 015-1, avant toute intervention sur ce produit.
Ne pas connecter ou déconnecter cet appareil lorsqu’il est sous tension.

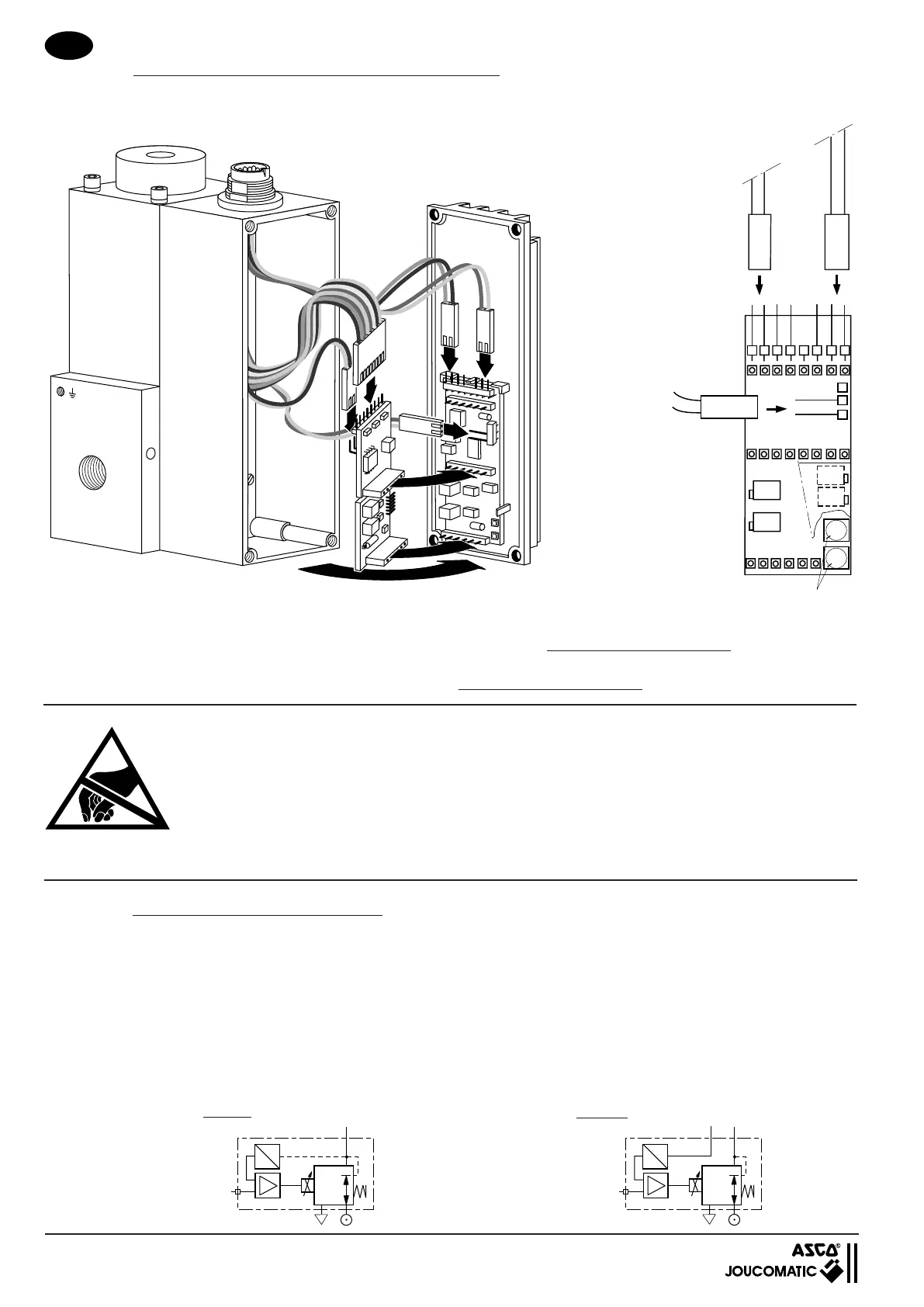

POSITION DES POTENTIOMETRES ET JUMPERS
12
SENTRONIC G 1/8, G 1/4, G 1/2, G 1
Oter le couvercle du boitier en dévissant les 4 vis. Attention de ne pas desserrer ou d'endommager les
connexions internes, puis intervenir sur le(s) potentiomètre(s) de réglage.
Bobine
P1 = Réglage de la pente
P2 = Réglage du zéro
P4-P5 = Calibrage capteur de pression : ne pas modifier ce réglage
P6 = Réglage de la tolérance du pressostat (1,4 . . . 6%)
P7 = Calibrage interne : ne pas modifier ce réglage
Sentronic avec alimentation
interne du capteur de pression
Sentronic avec alimentation
externe du capteur de pression
RACCORDEMENT PNEUMATIQUE
Les orifices pneumatiques sont les suivants : 1 = pression; 2 = utilisation; 3 = échappement
L'étanchéité des raccords doit se faire par un joint synthétique. L'étanchéité par ruban PTFE (polytétrafluoroéthylène)
ne doit pas être utilisée car des particules pourrait endommager l'intérieur de la vanne.
Utiliser un silencieux approprié pour l'orifice 3. Le temps d'échappement peut varier suivant le type de silencieux
utilisé.
Le diamètre des canalisations peumatiques doit être ajusté en fonction du diamètre nominale de la vanne. Le
diamètre des canalisations pour l'orifice 2 doit être plus grand ou égal que celui pour l'orifice 1.
La pression d'alimentation doit toujours être inférieure à la valeur de PMA.
