REGLAGE DU PRESSOSTAT
1 - Raccordez la Sentronic suivant le schéma en page 03.
Ne pas appliquer de pression en entrée de la vanne.
2 - Mise à zéro du potentiomètre P6, en tournant dans le sens horaire (pas de butée
franche, on entend un clic de fin de course).
3 - Raccorder une diode de visualisation montée en série avec une résistance de 4,7 KΩ entre
la borne M et la borne B ou entre les bornes M et A, suivant le type de l'option pressostat.
4 - Appliquer une consigne représentant la valeur de la moitié de la sensibilité totale requise,
sans pression dans la vanne.
Exemple : pour une Sentronic 0-3 bar, si vous souhaitez une fenêtre de pressostat
de ± 70 mbar.
0,07 : 3 = 2,3 % de 10 volts, il faut une consigne de 0,23 volt.
5 - Tourner le potentiomètre P6 dans le sens inverse horaire jusqu'à ce que la diode de
visualisation change d'état.
OPTION : RETOUR ELECTRIQUE EXTERNE (nous consulter)
Au lieu d'un capteur de pression interne, un capteur externe de pression, de force, de vitesse, de
positions, etc . . . est utilisé. La valeur instantanée du capteur de mesure externe est connectée
sur la broche 6 du connecteur.
Consigne en tension 0 . . . 10 V : 100 kΩ impédance d'entrée
Courant d'entrée 0 . . . 20 mA : 500 Ω impédance d'entrée
Courant d'entrée 4 . . . 20 mA : 500 Ω impédance d'entrée
La pente et l'offset doivent être ajustés comme montré en page 7

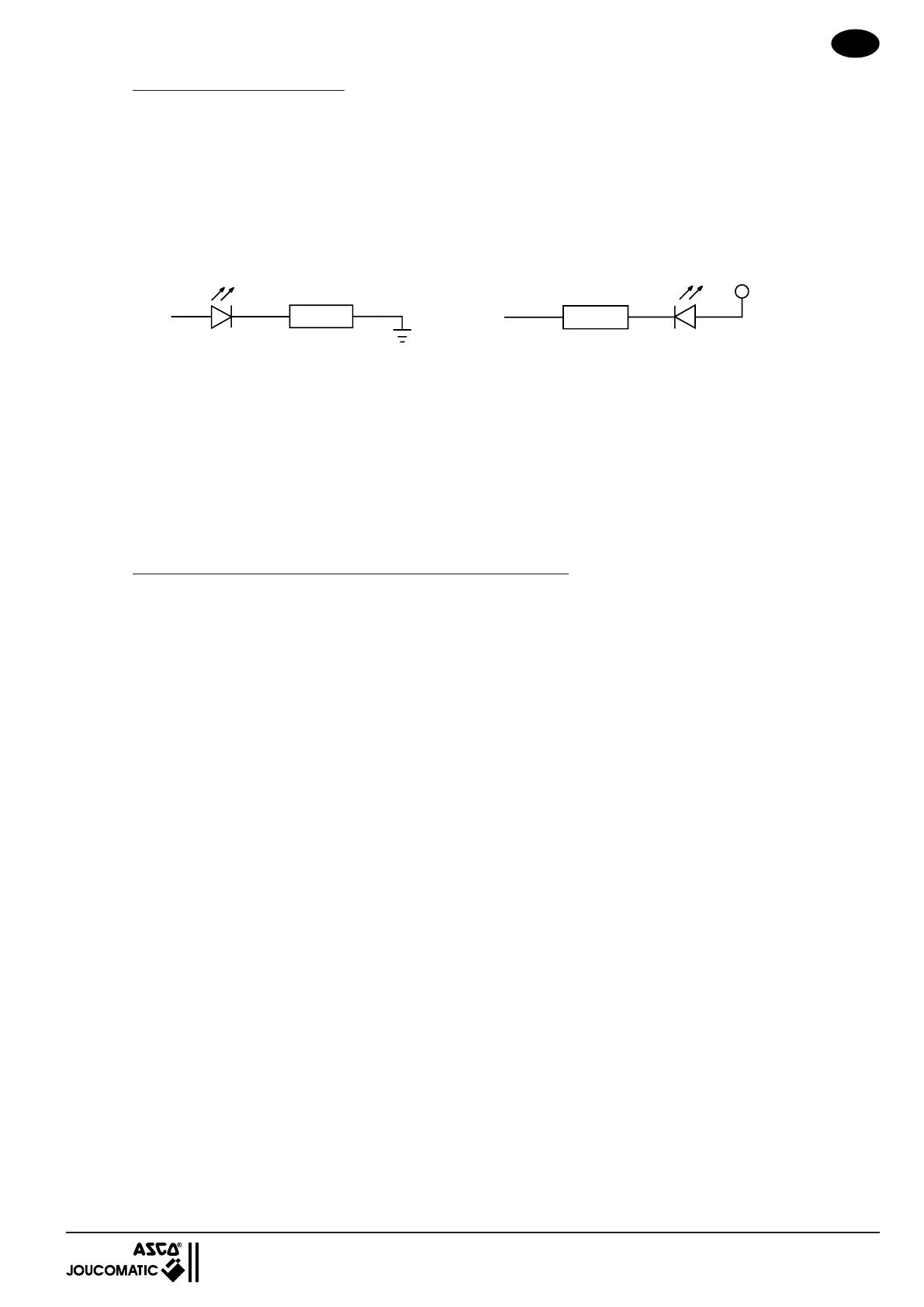

PNP
(0V)
B
M
(+ 24V)
4,7 kΩ
NPN
(0V)
A
M
(+ 24V)
4,7 kΩ
