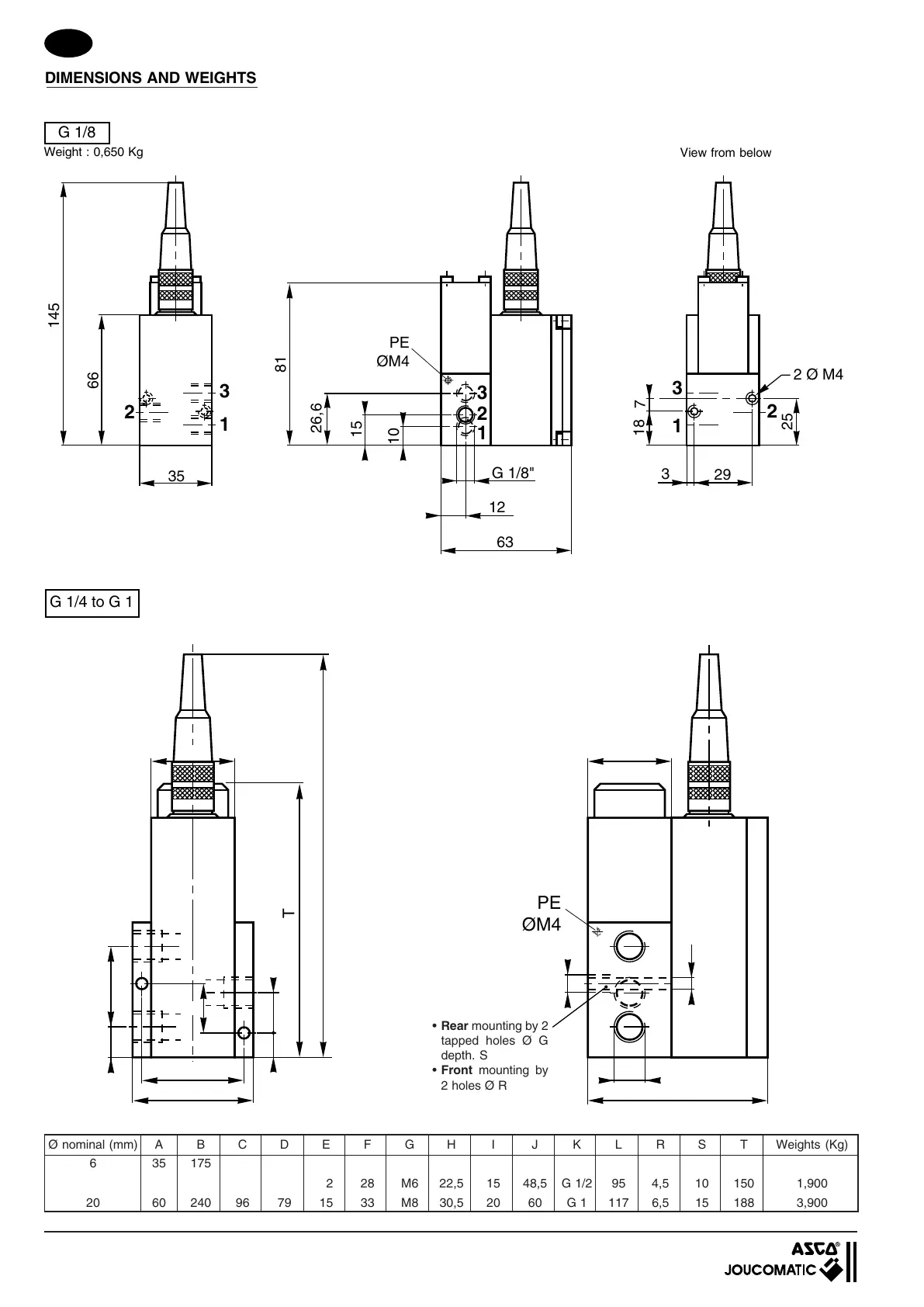

DIMENSIONS AND WEIGHTS
G 1/8
Weight : 0,650 Kg
;;;;;;;;;
;
;;;;;;
;;
;
;;;;;;
;;
;;;;;;;;;
;;;;;;;;;
;
;;;;;;
;;
;;;;;;;;;
;;;;;;;;;
;
;;;;;;;
;
;
;;;;;;;
;
;;;;;;;;;
;;;;;;;;;
;
;;;;;;;
;
;;;;;;;;;
;;;;;;;;;
;
;;;;;;;
;
;
;;;;;;;
;
;;;;;;;;;
;;;;;;;;;
;
;;;;;;;
;
;;;;;;;;;
145
66
35
81
26,6
15
10
G 1/8"
12
63
18
3
29
25
2 Ø M4
2
3
1
2
3
1
3
1
2
7
PE
ØM4
Ø nominal (mm) A B C D E F G H I J K L R S T Weights (Kg)
6 35 175 52 43 10 20 M5 16 11 34,3 G 1/4 74 4 10 114 0,950
12 45 205 70 57,5 12 28 M6 22,5 15 48,5 G 1/2 95 4,5 10 150 1,900
20 60 240 96 79 15 33 M8 30,5 20 60 G 1 117 6,5 15 188 3,900
G 1/4 to G 1
View from below
• Rear mounting by 2
tapped holes Ø G
depth. S
• Front mounting by
2 holes Ø R
