Auta 700105 - Digital Push-button Panel Codification; STEP 1 DIGITAL SYSTEM FUNCTIONING; STEP 2 HOW CAN I KNOW MY PUSH-BUTTON CODES; STEP 3 MONITOR;PHONE CODIFICATION

Codificación sistema digital placas de pulsadores/Codification of push-button panels in a digital system
1
Situese con la plantilla de códigos junto a la placa/s y seleccione solo los pulsadores que aparezcan en la placa/s a instalar
Put together the panel with the codes pattern and select only the push-buttons that we have in our external panel/s
Suba a cada vivienda con la tabla de códigos y codifique el teléfono/monitor según el pulsador que llame a esa vivienda
Carry out the codes pattern to the flat and set up the codification switch at the monitor/phone with the same push-button code
Teclado Video
Teclado Video - Fonía
Teclado Video
DIGITAL
DIGITAL
11
1
*
PLACA CALLE/OUTSIDE PANEL
PASO 1
STEP 1
FUNCIONAMIENTO DEL SISTEMA DIGITAL
DIGITAL SYSTEM FUNCTIONING
PASO 2
STEP 2
COMO ASIGNAR CÓDIGOS DE LLAMADA
HOW CAN I KNOW MY PUSH-BUTTON CODES
PASO 3
STEP 3
CODIFICACIÓN MONITOR/TELÉFONO
MONITOR/PHONE CODIFICATION
CADA PULSADOR DE LA PLACA TIENE
ASIGNADO UN CÓDIGO DE LLAMADA
CUANDO PRESIONAMOS UN PULSADOR
LA PLACA ENVIA ESE CÓDIGO A LA
INSTALACIÓN, EL MONITOR QUE LO TENGA
ASIGNADO RESPONDERÁ A ESTA LLAMADA
EACH PUSH-BUTTON HAS ITS OWN
CALLING CODE
WHEN WE PRESS ONE PUSH-BUTTON
THE PANEL SENDS THIS CODE TO THE
INSTALLATION, THE MONITOR/PHONE
THAT WE CONFIGURE WITH THAT CODE
WILL ANSWER THE CALL
VISTA POSTERIOR
REAR SIDE
M/TF EN VIVIENDA / M/PH AT FLAT
EL MONITOR/TF DE LA VIVIENDA SOLO SE ACTIVA CUANDO
ESTA CODIFICADO Y RECIBE SU CODIGO DE LLAMADA DEL
PULSADOR DE PLACA CORRESPONDIENTE
FLAT MONITOR/PHONE ONLY COMMUNICATES WHEN WE
CONFIGURE IT WITH THE CORRECT CODE FROM THE OUTSIDE
PANEL PUSHBUTTON
SWITCH DE CONFIGURACION
CONFIGURATION SWITCH
PLACA CALLE
OUTSIDE PANEL

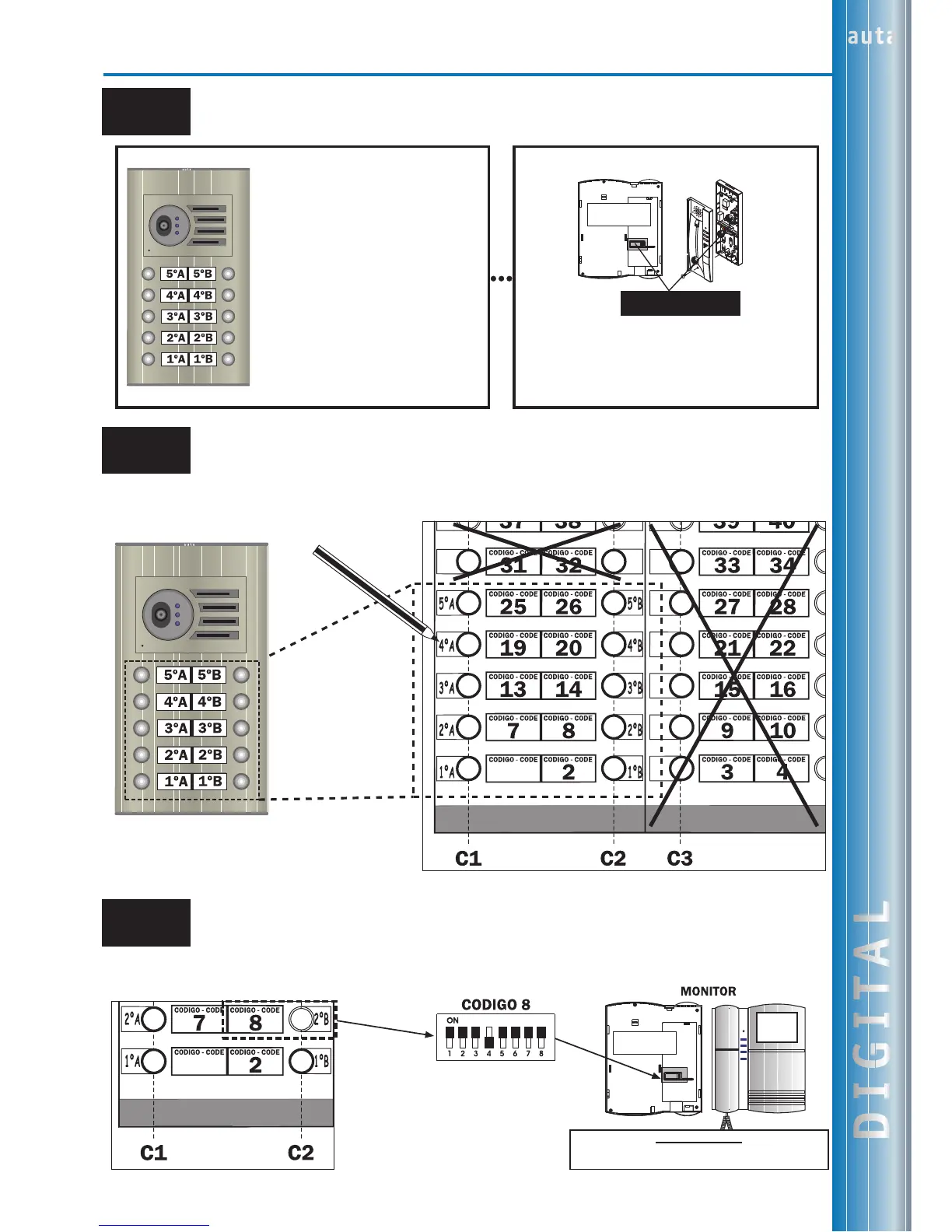

PLANTILLA DE CÓDICOS/CODES PATTERN
ANOTE EN LA PLANTILLA
EMPEZANDO POR EL PULSADOR
MARCADO CON UNA ESTRELLA
EL NUMERO DE VIVIENDA
WRITE IN THE CODES PATTERN
THE FLAT NUMBER BESIDE ITS
PUSH-BUTTON.
STANTING AT THE STAR PICTURE
(VER PLANTILLA CODIGOS BINARIOS)
(SEE BINARY CODES PATTERN)
VISTA POSTERIOR
REAR SIDE
AL MONITOR DE LA VIVIENDA LE CORRESPONDE EL CÓDIGO 8
WE HAVE TO CODIFY CODE 8 AT MONITOR FLAT 2ºB
EJEMPLO/EXAMPLE
