Instalacion cámara auxiliar/Auxiliary camera installation
Teclado Video
Teclado Video - Fonía
Teclado Video
ACCESORIOS/ACCESSORIES
DIGITAL
57
INSTALACION ESTANDAR
BASIC INSTALLATION
(NEGRO)
BLACK
VIVO(GRIS)
CORE(GREY)
MALLA(NEGRO)
SHELL (BLACK)
COAXIAL
+12Vdc(BLANCO)
WHITE

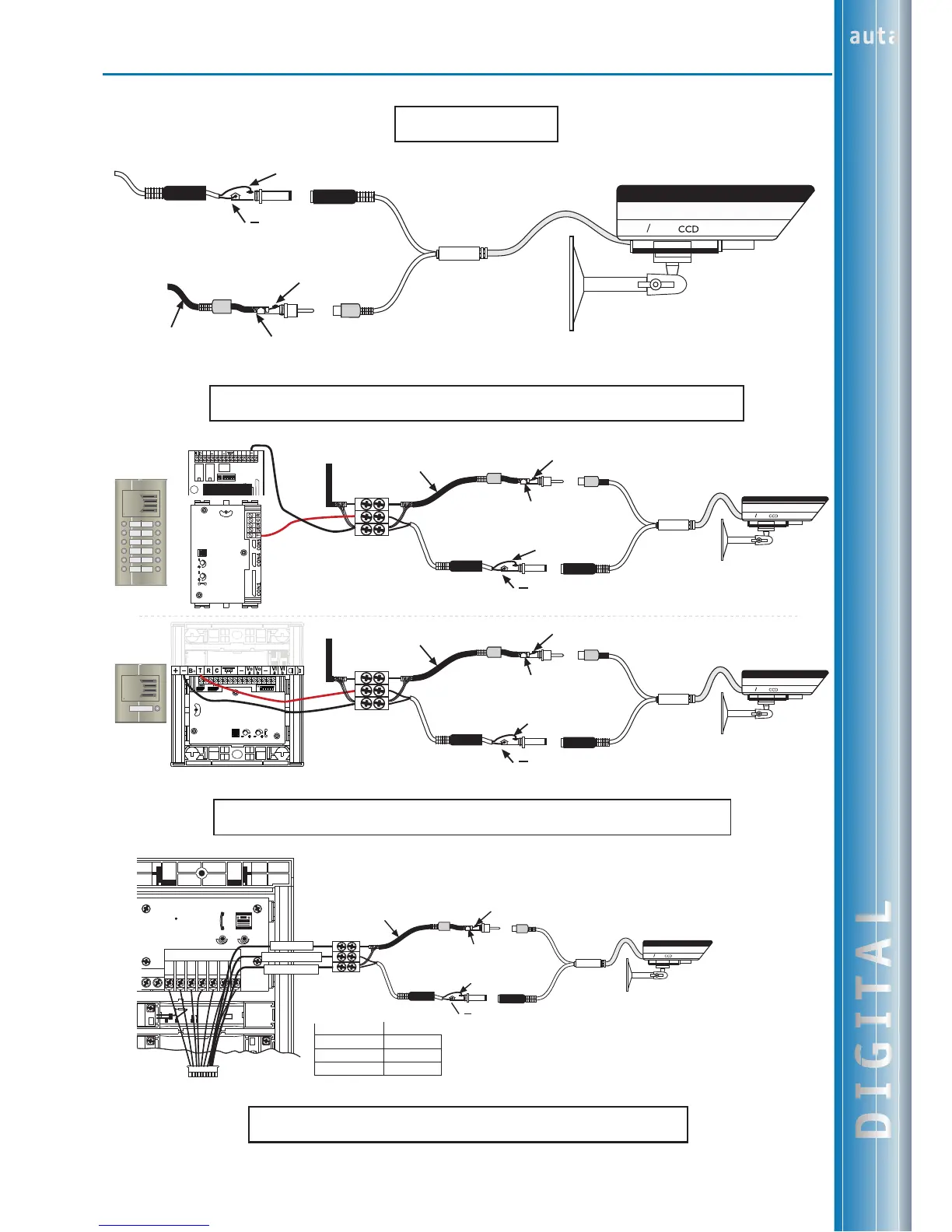

INSTALACION DE UNA CAMARA AUX. CON UNA PLACA DE VIDEO
INSTALLATION OF AN AUX. CAMERA WITH AN VIDEO PANEL
INSTALACION DE UNA CAMARA AUX. JUNTO A UNA PLACA DE FONIA COMPACT
INSTALLATION OF AN AUX. CAMERA WITH AN AUDIO COMPACT PANEL
COAXIAL
+12Vdc(BLANCO)
WHITE
COAXIAL
Codigo
J1
J2
CL A P1234
C R
+
Vi
b
Vi
a
Vo
b
a
Vo
RC
J7
J5
J6
J4
MÓDULO DE CONTROL
MODULE OF CONTROL
PLACA KIT
KIT PANEL
BAJANTE
RISER
VIVO(GRIS)
CORE(GREY)
MALLA(NEGRO)
SHELL (BLACK)
(NEGRO)
BLACK
MALLA(NEGRO)
SHELL (BLACK)
VIVO(GRIS)
CORE(GREY)
(NEGRO)
BLACK
BAJANTE
RISER
+12Vdc(BLANCO)
WHITE
INSTALACION DE UNA CAMARA AUX. JUNTO A UNA PLACA DE FONIA DECOR
INSTALLATION OF AN AUX. CAMERA WITH AN AUDIO DECOR PANEL
COAXIAL
GRIS/GREY
BLANCO/WHITE
NEGRO/BLACK
COLOR CABLE
VIDEO
+12Vdc
NEG.
GRIS/GREY
BLANCO/WHITE
NEGRO/BLACK
VIVO(GRIS)
CORE(GREY)
MALLA(NEGRO)
SHELL (BLACK)
+12Vdc(BLANCO)
WHITE
(NEGRO)
BLACK
VER PAGINAS 31, 43 y 54
SEE PAGES 31, 43 and 54
