Auta 700105 - Accessories

Accesorios/Accessories
HASTA/UP TO
100 M.
SECCIONES
W. SECTIONS
HASTA/UP TO
200 M.
Alim. SEPARADA
SEPARATE Supply
(
(
EL CABLEADO NO DEBE PASAR CERCA DE LA LINEA ELÉCTRICA
THE WIRING MUST NOT BE RUN CLOSE TO THE ELECTRICAL LINE
1.5 mm² (AWG15)
1 mm² (
AWG17)
0.5 mm² (AWG20)
1 mm² (
AWG17)
C
R
- -
+
Vi
-
b
Vi
a
Vo
b
Vo
a
C
R
MÓDULO
CONTR
OL
CONTROL
MODULE
ABREPUERTAS
DOOR OPENER
C4 23 1 PAL
1 2 3 4 5 876
ON
CODIFICACIÓN DE MODULO DE CONTROL
REPRESENTACIÓN
ESQUEMÁTICA
ON
1 2 3 4 5 6 7 8
4 3 2 1 L C A P
1
4
CÓDIGO
3
4
ON
21
2
3
A P
7 85 6
CL
4 3 2 1: (1,2,3,4), código de placa de calle
C: (6), LLAMADA A CENTRAL: ACT DES
A: (7), AUTOENCENDIDO: ACT DES
P: (8), PLACA: PRINCIPAL SECUNDARIA
MODULE OF CONTROL CONFIGURATION
Panel code
L: (5), IDIOMA (TECLADO): ES/PT IN/FR
LANGUAGE (KEYPAD) SP/PT EN/FR
C.C.I. CALL ON OFF
SELFSTARTING ON OFF
PANEL MAIN SLAVE
SCHEMATIC
REPRESENTATION

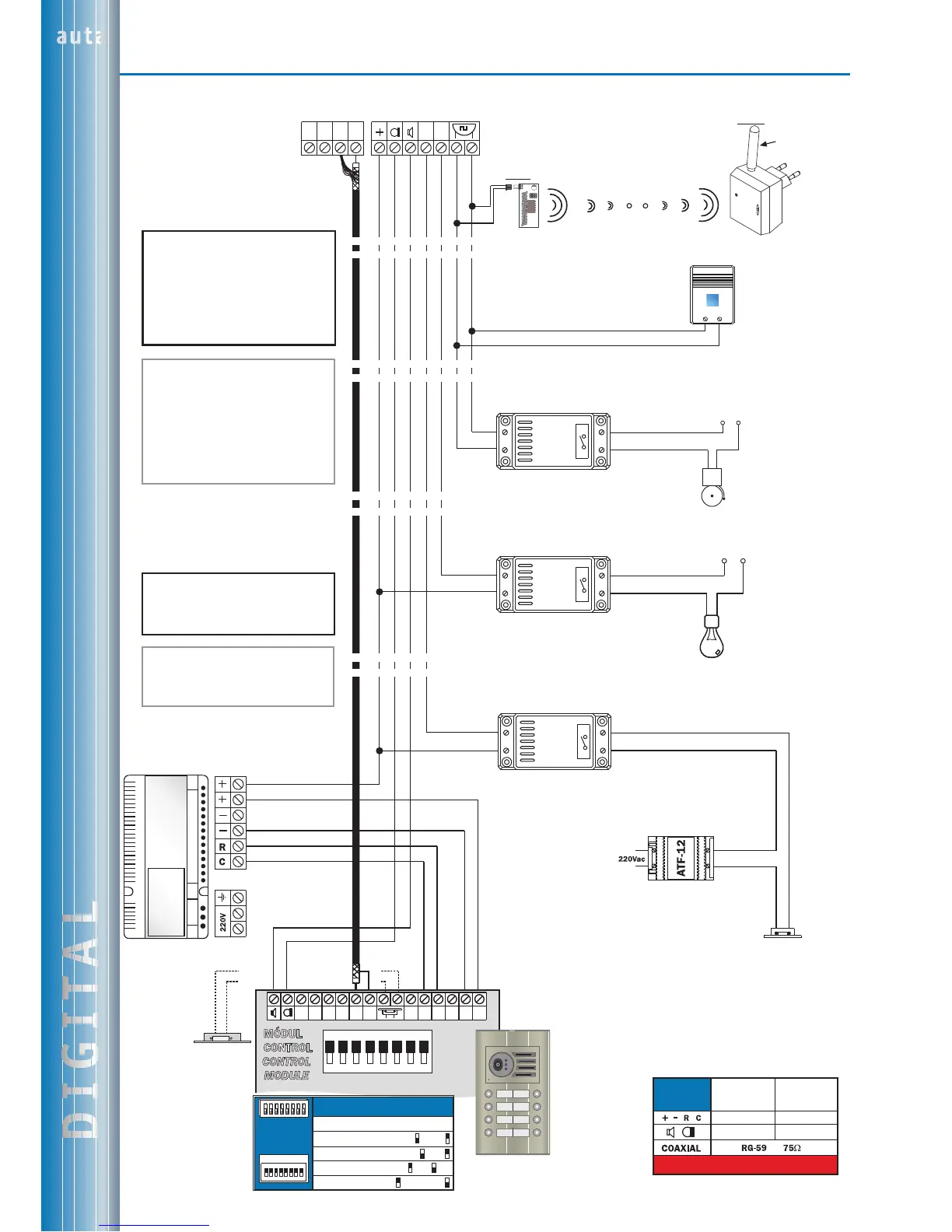

Teclado Video - FoníaACCESORIOS/ACCESSORIES
56
ACCIONAMIENTO
2ª PUERTA
2nd DOOR
INSTALLATION
ATF-98
MONITOR COMPACT/AVANT DIGITAL
AVANT/COMPACT DIGITAL MONITOR
2C
AUX
+
Vi
-
220 Vac
RELÉ AUXILIAR 24V
24V AUXILIARY RELAY
Ref: 730209
R
ef: 730209
Ref: 730209
ACCIONAMIENTO
LUZ AUXILIAR
AUXILIARY LIGHT
INSTALLATION
ACCIONAMIENTO
TIMBRE AUXILIAR
AUXILIARY BELL
INSTALLATION
220 Vac
auta
+
-
ACCIONAMIENTO
TIMBRE AUXILIAR
DIGITAL
DIGITAL AUXILIARY
BELL INS
TALLATION
(730131)
ACCIONAMIENTO
TIMBRE AUXILIAR
INALÁMBRICO
WIRELESS BELL
INSTALLATION
(730133)
Receptor
Receiver
Emisor
Emitter
Antena Opcional
Optional Antenna
(730135)
Vo
-
El conexionado en un sistema de
AUDIO es exactamente el mismo.
No existe el terminal "2C",pero
aparece el "Aux2" cuya conexión es
igual que el terminal "Aux" aqui
representado.
El pulsador "Aux/ON" es para realizar
un autoencendido sobre el teléfono,
por consiguiente no lleva conexión.
El conexionado y accesorios son los
mismos tanto para un sistema PAR
TRENZADO como para un sistema
VISUALTECH.
RELÉ AUXILIAR 24V
24V AUXILIARY RELAY
RELÉ AUXILIAR 24V
24V AUXILIARY RELAY
The wiring connections are the same
for an AUDIO system.
There don't appear the "2C" terminal,
but we have the "Aux2" terminal.
It connection is the same that the
"Aux" terminal we can see here.
The "Aux/On" pushbutton is to make
a selfstarting with the phone, that
the reason it doesn't have any
connection wire.
The wiring connections and the
accessories are the same for a
COAXLESS system and the same
for a VISUALTECH system.
