Auta 700105 - C.C.I. Video NO-COAX

Video NO-COAX C.C.I./C.C.I. video NO-COAX
Teclado Video - FoníaVIDEO NO-COAX
42
ATENCIÓN
Conector Programación
Los módulos de control DECOR + (600009) y DIRECTORIO (600010),
asi como la CENTRAL de conserjeria COMPACT INTEGRADA,
necesitan ser programados/a con la base de datos de los vecinos
para su funcionamiento.
Esta operacion puede realizarse manualmente desde la propia placa
de calle/central de conserjeria, siguiendo los menus, o bien
remotamente, via
BLUETOOTH o PC. En ambos casos es necesario
el kit d
e programación PC (Ref:167041)
SOFTWARE
PROGRAMACIÓN
auta
WARNING
Programming Connector
The module of control DECOR + (600009), DIRECTORY (600010),
and the digital INTEGRATED COMPACT SWITCHBOARD,
must be programmed with the data base of the tenants for it
correct working.
We can do that operation, manually, from the panel/switchboard
following the settings menus, and remotely, by PC or BLUETOOTH.
In both cases we must use the PC programming kit.
(Ref:167041)
auta
PROGRAMMING
SOFTWARE
OK

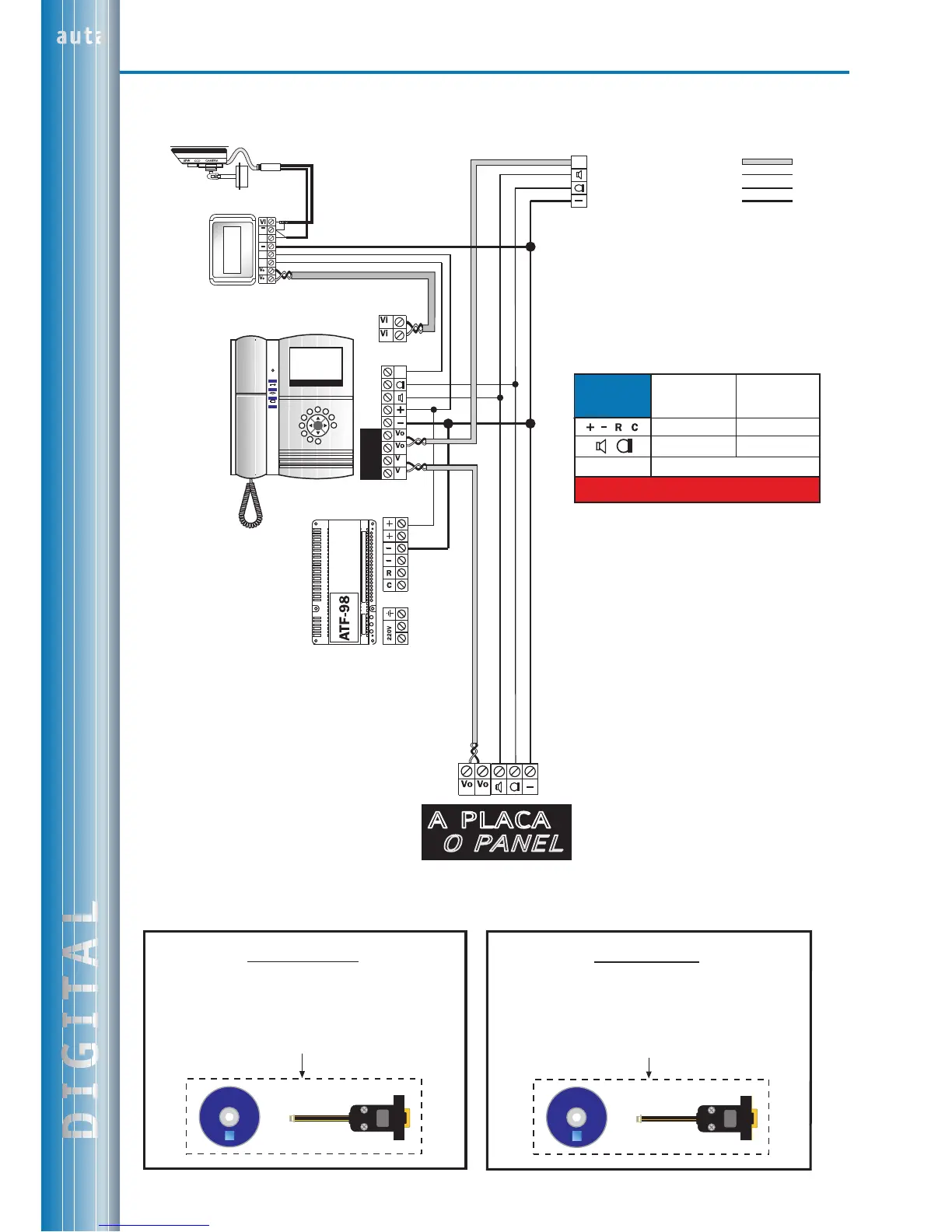

NO-COAX C.C.I.
A PLACA
TO PANEL
SOLO VIDEO VIDEO ONLY
a
COAX
AL
BUS GENERAL
TO
GENERAL BUS
CAMARA AUXILIAR
AUXILIARY CAMERA
HASTA/UP TO
100 M.
SECCIONES
W. SECTIONS
HASTA/UP TO
200 M.
Alim. SEPARADA
SEPARATE Supply
(
(
EL CABLEADO NO DEBE PASAR CERCA DE LA LINEA ELÉCTRICA
THE WIRING MUST NOT BE RUN CLOSE TO THE ELECTRICAL LINE
1.5 mm² (AWG15)
1 mm² (AWG17)
0.5 mm² (AWG20)
1 mm² (AWG17)
2 x 0.25 mm² (AWG30)
PAR TRENZADO
TWISTED PAIR
b
b
a
b
a
i
i
a
b
+12V
+24V
S
GND
ADAPTADOR VIDEO
DIFERENCIAL
CAMARA
a
b
AUX
