Auta 700105 - Page 6

220 Vac
4
2
3
1
2
220 Vac
1
Abrepuertas
Door Opener
ALIMENTADOR
POWER SUPPLY
MONITOR COMPACT DIGITAL
DIGITAL COMPACT MONITOR
DIGITAL
5
videoportero
Teclado Video
Teclado Video - Fonía
Teclado Video
VIDEO
DIGITAL
5
1 ACCESO
1 ACCES
2 ACCESOS
2 ACCESES
COAXIAL
COAXIAL
DVC-4S
Material y funcionamiento/Material and Functioning
ESTADOS DEL MONITOR
Apagado: Conm
utador de ON/OFF en posición OFF. El indicador luminoso permanece apagado
Operativo: Conmutador de ON/OFF en posición ON. El indicador luminoso permanece encendido, de color verde y de manera tenue.
Estado Línea Ocupada: El indicador luminoso permanece encendido, de color rojo y de manera tenue, indicando que el sistema se encuentra ocupado por una llamada a
otra vivienda. Una vez finalizada esta llamada, el monitor vuelve al estado operativo.
LLAMADA. Cuando el monitor recibe una llamada desde la placa, parpadea el indicador luminoso, suena el tono de aviso y se enciende la pantalla para poder observar a
la persona que la realizó sin que esta lo advierta. En esta fase se puede cortar la llamada presionando el pulsador (
)
Para establecer una comunicación de audio, descolgar el brazo telefónico. La duración máxima de la comunicación es de 1m 30s
En caso de no descolgar en 30s, cesará el tono de aviso y se apagará la pantalla.
Durante la fase de llamada se puede accionar el abre-puertas ( ) en cualquier momento.
*Monitor auxiliar: En caso de tener un monitor auxiliar, en éste sonará la llamada pero no aparecerá video hasta que descuelgue o pulse (
)
AUTOENCENDIDO. Se puede activar y volver a desactivar el vídeo del monitor con la placa sin haber recibido una llamada, pulsando autoencendido ( ).
Durante la fase de autoencendido se puede accionar el abre-puertas ( ) en cualquier momento.
Esta función solo será posible en caso de estar habilitado el autoencendido tanto en la placa de calle como en el monitor.
LLAMADA A CENTRAL. En caso de existir una central de conserjería, se podrá establecer una comunicación de audio con la misma desde el monitor, con una duración
máxima de 1m 30s. Para realizar esta función se debe descolgar el brazo telefónico y presionar el pulsador de abrepuertas/llamada a central(
).
Relación de Material/List of Materials
Funcionamiento/Functioning

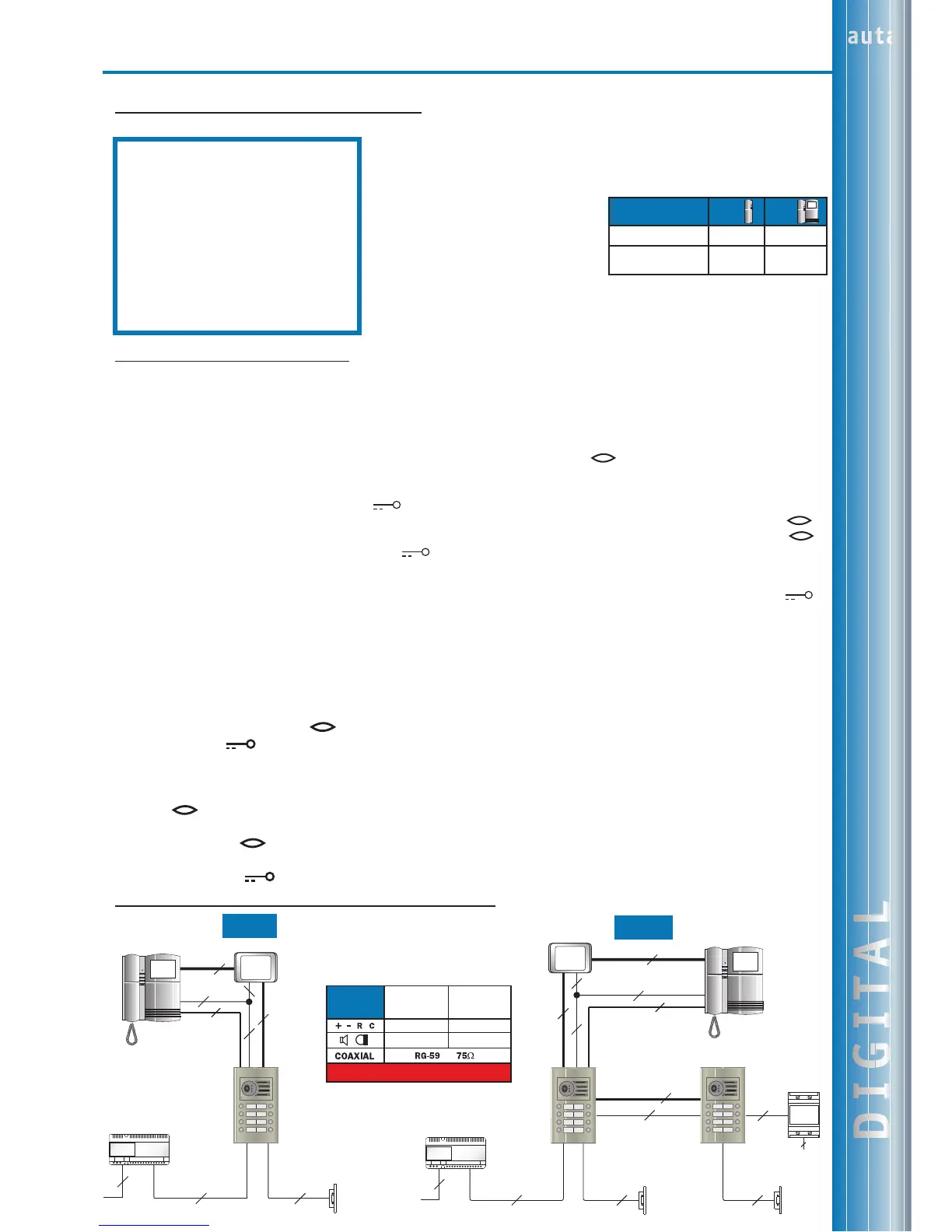

Esquemas Unifilares/Schematic Representation
COMPONENTES NOMBRE UNIDADES REF.
COMPONENTS NAME UNITS
-Monitor M. compact DIGITAL (1) 702005
Monitor Compact DIGITAL M.
-Distribuidor Video DV-4S (1) 750498
Video Distributor DV-4S
-Mod. Conex. DIGITAL Mod. Conex. COMPACT DIG. (1) 750299
DIGITAL Bracket DIG. COMPACT bracket
-Placa Placa DIGITAL (2) 6*****
Panel DIGITAL Panel
-Mod. F/V COMPACT Dig. MFV COMPACT DIGITAL (1)
DIG. F/V COMPACT Mod. DIGITAL COMPACT MFV
-Caja de empotrar Caja empotrar (2) 50902*
Mounting Box Mounting Box
-Alimentador ATF-98 (1) 715103
Power Supply Unit ALV - 3.5A (1) 715403
-Alimentador aux. ATF-12 (1) 715203
Aux. Power Supply
-Módulo de control Módulo de control (1) 600005
Control Module Control Module
-Mód. filas columnas Mód. filas columnas (1) 600002
Rows & Columns Mod. Rows & Columns Mod.
-Abr
epuertas Abrepuertas (1) 720001
(1) Unidades según instalación
Units depending on installation
(2) Ver mod., serie y ref. de la placa de calles
See references on catalogue
(3)
*The power supply unit ALV-DIGITAL 3.5A does not give A/C
current (R-C). So it has to be installed with and A
TF-12 power
supply unit to release the electrical strike & to light the cardholder
ATF-98
10
MAX.
MAX.
20
ALV-3.5A + ATF-12*
40
80
*El ALV-3.5A no suministra corriente alterna
(R-C) por lo que se debe instalar junto a un ATF-12 para
accionar el abrepuertas y la iluminación de los tarjeteros.
Call from the outdoor panel
In the digital system the call is done in 2 phases:
1st phase: Pressing the push-button the panel deivers a confirmation tone.
2nd phase: Releasing the push-button the code is transmited and the corresponding phone would ring 4 times during 30 seconds.
Traffic LED on the panel. Green LED means STANDBY state, green LED flashing means calling incoming and Red LED means line engaged.
Call
The screen light ON when a call is recived on the monitor. The monitor would ring 4 times during 30 seconds, after the 30 seconds the monitor would turn off.
The comunication can be cancelled by pressing (
). Lift the hanset up to get audio.
To release the door press ( )
Auxiliary Monitor
The auxiliary monitor will not get picture but when lift up the handset or doing self-starting.
Self-Starting
Video; press (
) button, there is no need to lift the handset up.
Audio - Video
Lift the handset up and press ( ) button. Communication time is 90 seconds.
Call to guard porter
Lift the handset up and press ( ) button. Communication time is 90 seconds.
3
4
2 2
2
3
1
2
220 Vac
3
ATF-12
2
MONITOR COMPACT DIGITAL
DIGITAL COMPACT MONITOR
1
4
ALIMENTADOR
POWER SUPPLY
Abrepuertas
Door Opener
Abrepuertas
Door Opener
COAXIAL
COAXIAL
DVC-4S
COAXIAL
HASTA/UP TO
100 M.
SECCIONES
W. SECTIONS
HASTA/UP TO
200 M.
Alim. SEPARADA
SEPARATE Supply
(
(
EL CABLEADO NO DEBE PASAR CERCA DE LA LINEA ELÉCTRICA
THE WIRING MUST NOT BE RUN CLOSE TO THE ELECTRICAL LINE
1.5 mm² (AWG15)
1 mm² (AWG17)
0.5 mm² (AWG20)
1 mm² (AWG17)
