Autool BT280 User Manual

40
部件激活
2) 将黑色导线连接到继电器端子 30
3) 将绿色导线连接到继电器端子 87A（绿色指示灯会亮）
4) 将红色导线连接到继电器端子 87
5) 将辅助接地导线（电笔负极）连接到端子 86
6) 将电笔探针连接到继电器端子 85
7) 按上键触发测试（红色指示灯应点亮，绿色指示灯应熄灭）
8) 松开按钮，红色指示灯熄灭，绿色指示灯点亮

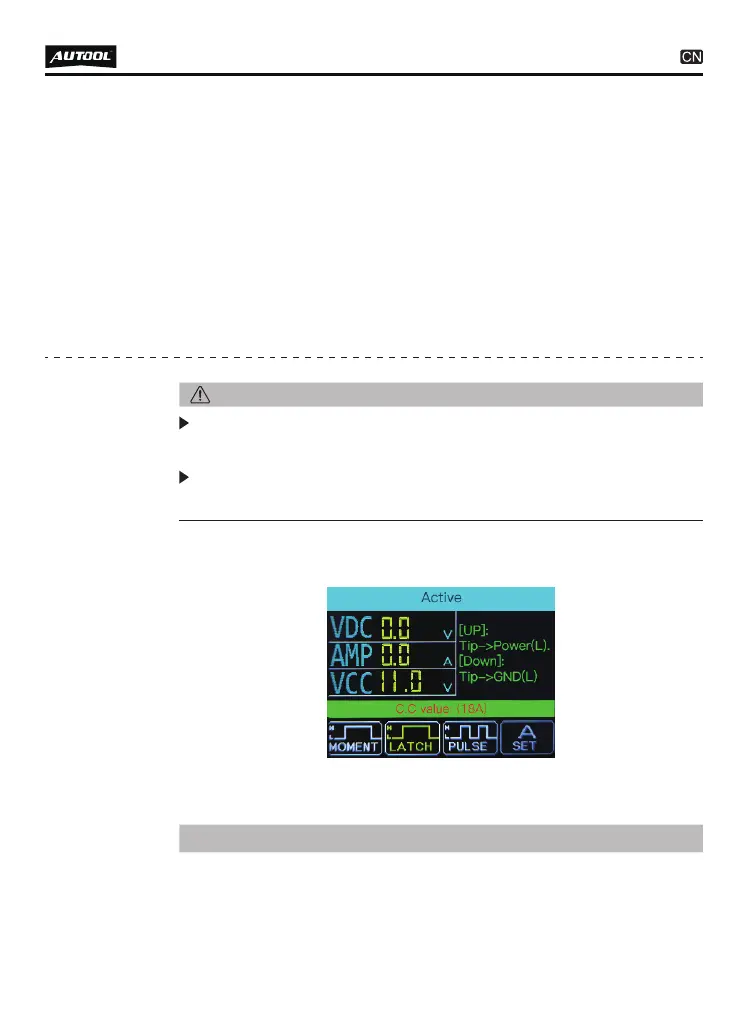

如图界面分3部分进行显示：电压电流显示区域，模式切换区域，
文本提示区域。
●
* 底部同时会显示继电器测试结果提示信息。
部件激活功能主要是产生激活信号传送至被测部件，比如激活电灯
电机等车载供电设备。
激活模式仅仅设置于供电或者供地，不能随便用于敏感的电气
设备（比如 ECU，传感器模块），否则有烧毁的风险。
在未完全禁用系统之前，切勿在任何 SRS( 气囊 ) 系统上执行任
何测试。
注意
电流电压显示
VDC：电笔测试头电压值
AMP：电笔测试头和大地之间的电流信号
VCC：供电电压值
●
●
●
、
