55

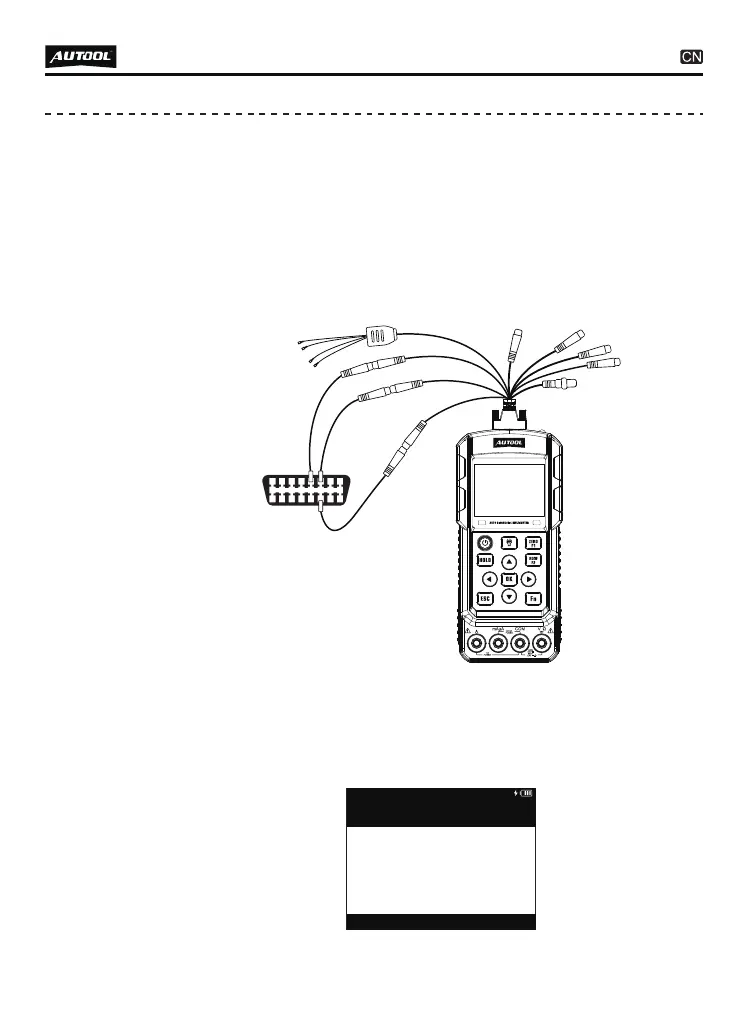

CAN总线数据 将多功能检测线插入多功能接口(机器顶部)，“CAN+”标识线连
接延长线和探针，“CAN-”标识线连接延长线和探针，“地线”标
识线接延长线和探针；地线探针接入车辆电路的地线端(如标准
OBD-II的5脚)，CAN+线探针接入车辆电路中的总线CANH上，
CAN-线探针接入车辆电路中的总线CANL上；注意区分汽车电路
上的CAN线，如标准OBD-II的6脚为CANH线，14脚为CANL线，
汽车内部也有多路CAN总线用于连接车内各种电子控制器。
●
仪表设置可测试的CAN总线波特率为：500K/250K/125K/100K/
83.33K/50K/33.33K，如果没有用户需要的波特率，请与品牌方
联 系 ，进 行 非 标 产 品 的 定 制 。
进入功能项，显示如下图示：
●
●
CANBUS 数据 BPS 500000
ID1: 7ff MASK: 7ff
ID2: 7ff MASK: 7ff
<F1>清除 <Fn><LEFT><RIGHT>设置速度
01 00 04 FF FF FF FF 01 04 FF
00 00 00 02 02 FF FF 0C 02 FF
FF 0D 01 FF 1C 01 FF 1F 02 FF
FF 20 04 FF FF FF FF 21 02 FF
FF 30 01 FF 31 02 FF FF 40 04
C01 - CAN+
C01 - CAN-
C01 - GND
C01
