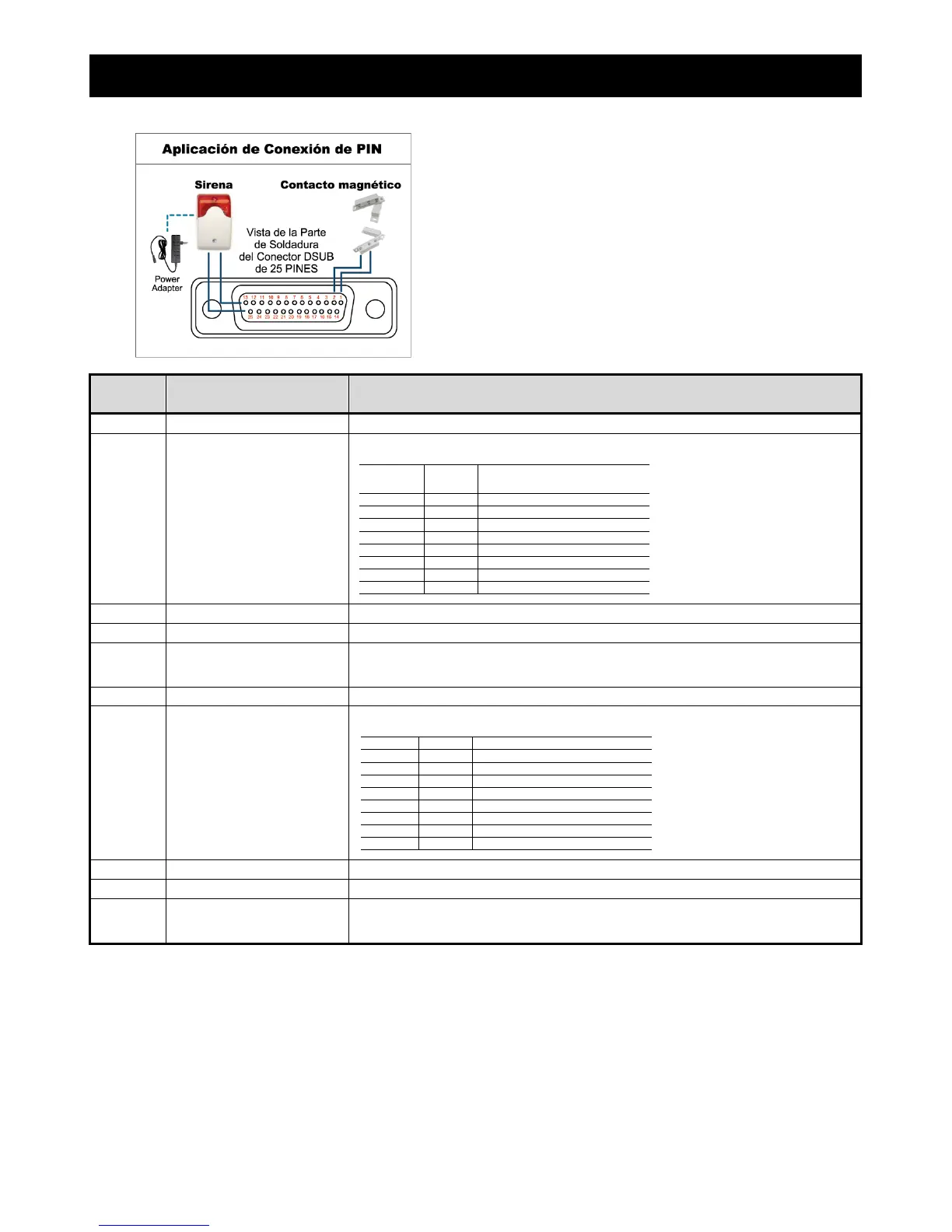

APÉNDICE 2 CONFIGURACIÓN DE Patillas
47
APÉNDICE 2 CONFIGURACIÓN DE Patillas
‧ Para el modelo 16 CH
Sirena:
Si el DVR se activa por medio de una alarma o al detectar
movimientos, el puerto COM se conectará a NO y la sirena se
iluminará y comenzará a sonar.
Contacto magnético:
Si el contacto magnético está abierto, la alarma se activará y se
iniciará la grabación.
PIN FUNCIÓN DESCRIPCIÓN
1 GND TIERRA
2~9 ENTRADA DE ALARMA
Conecte la ENTRADA DE ALARMA (PATILLA 2 - 9) y GND (PATILLA 1) con cables. Una vez activada la
alarma, el DVR comenzará a grabar y se activará el sonido.
PIN Alarma Canal de vídeo
correspondiente
PIN 2 1 CH1
PIN 3 3 CH3
PIN 4 5 CH5
PIN 5 7 CH7
PIN 6 9 CH9
PIN 7 11 CH11
PIN 8 13 CH13
PIN 9 15 CH15
*
10~11 PIN DESCONECTADA ND
12 RS485-A
13 Nº DE ALARMA EXTERNA
En funcionamiento normal, el puerto COM se desconectará con NO. Pero si se activa alguna alarma, el
puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a DC24V 1A.
14 PIN DESCONECTADA ND
15~22 ENTRADA DE ALARMA
Conecte la ENTRADA DE ALARMA (PATILLA 15 - 22) y GND (PATILLA 1) con cables. Una vez activada la
alarma, el DVR comenzará a grabar y se activará el sonido.
PIN Alarma Canal de vídeo correspondiente
PIN 15 2 CH2
PIN 16 4 CH4
PIN 17 6 CH6
PIN 18 8 CH8
PIN 19 10 CH10
PIN 20 12 CH12
PIN 21 14 CH14
PIN 22 16 CH16
*
23~23 PIN DESCONECTADA ND
24 RS485-B
25
PUERTO COM DE ALARMA
EXTERNA
En funcionamiento normal, el puerto COM se desconectará con NO. Pero si se activa alguna alarma, el
puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a DC24V 1A.
