AXIS 212 PTZ/-V Guide d’installation Page 29
Connecteur pour terminaux E/S

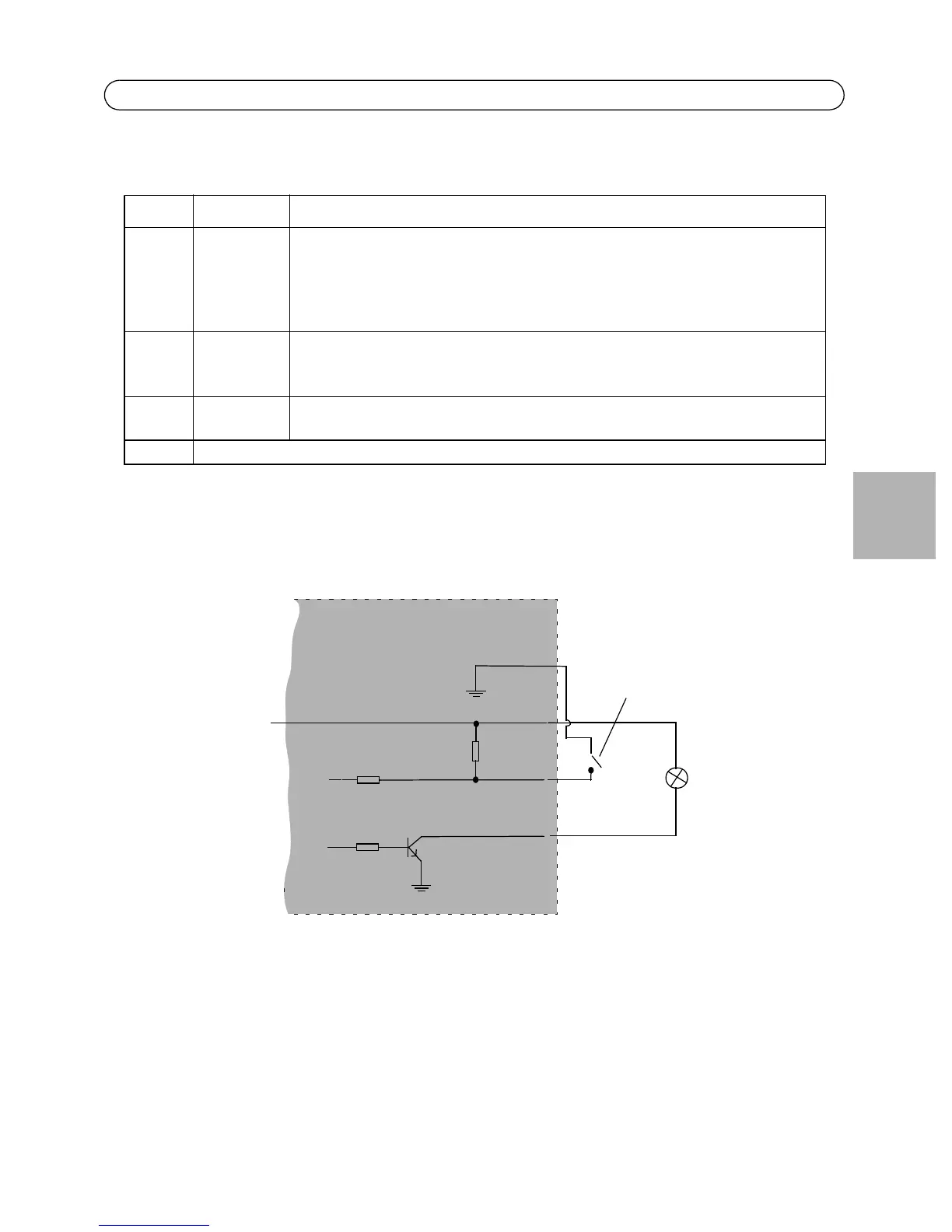

Schéma de connexion
Broche Fonction Description
4 Sortie
transistor
Avec une charge maximale de 50 mA et une tension maximale de 24 V CC, cette
sortie possède un transistor NPN à collecteur ouvert avec émetteur connecté à la
broche de terre. En cas d’utilisation avec un relais externe, une diode doit être
branchée en parallèle avec la charge, en guise de protection contre les tensions
transitoires.
3 Entrée
numérique
Connectez-la à la broche de terre pour l’activer ou laissez-la flotter (ou
déconnectée) pour la
désactiver.
2 3,3 V CC. Cette broche peut également servir à l’alimentation de matériel auxiliaire.
Maximum 50 mA.
1 Terre
o
z
AXIS 212 PTZ/-V
3,3 V, max. 50 mA
Par ex.
sonnette
4
o
3
o
o
2
1
