AXIS 212 PTZ/-V Guía de instalación Página 73
ESPAÑOL

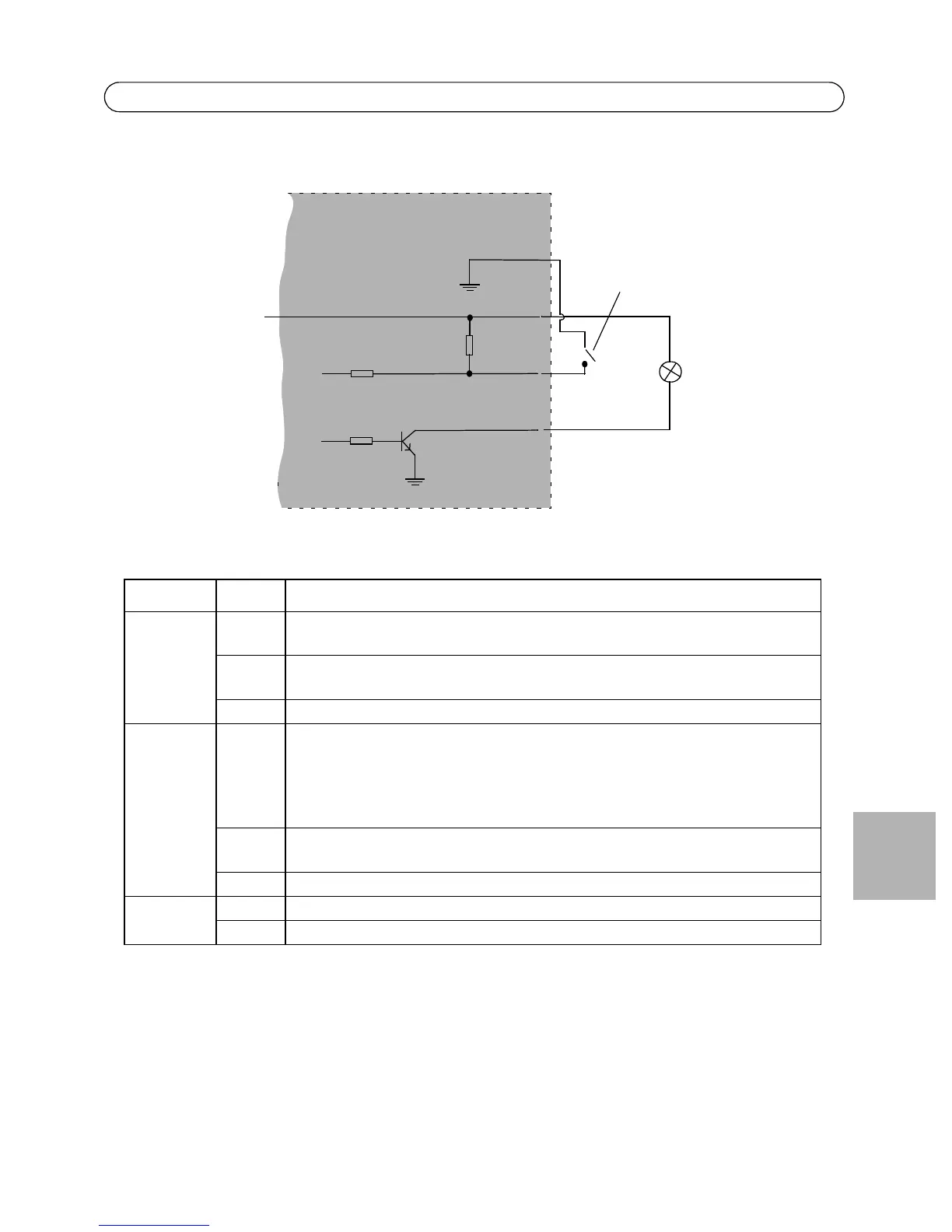

Diagrama de conexiones
Indicadores LED
LED Color Descripción
Red Verde Fijo para indicar conexión a una red de 100 Mbit/s. Parpadeo para indicar actividad
en red.
Ámbar Fijo para indicar conexión a una red de 10 Mbit/s. Parpadeo para indicar actividad en
red.
Apagado Sin conexión.
Estado Verde Fijo para indicar funcionamiento normal.
Nota: El LED de estado puede configurarse para estar apagado durante el
funcionamiento normal o parpadear sólo cuando se accede a la cámara. Para
obtener más información, consulte los archivos de ayuda en línea. Vaya a
Configuración > Optiones de sistema > Configuración de LED
Ámbar Fijo durante el inicio o durante el restablecimiento de los valores o la configuración
iniciales.
Rojo Parpadeo lento si no se puede realizar una actualización.
Alimentación Verde Funcionamiento normal.
Ámbar Parpadeo verde/ámbar durante la actualización del firmware.
o
z
AXIS 212 PTZ/-V
3,3 V, máx. 50 mA
p. ej.
timbre
4
o
3
o
o
2
1
