AXIS 212 PTZ/-V Installationsanleitung Seite 45
DEUTSCH

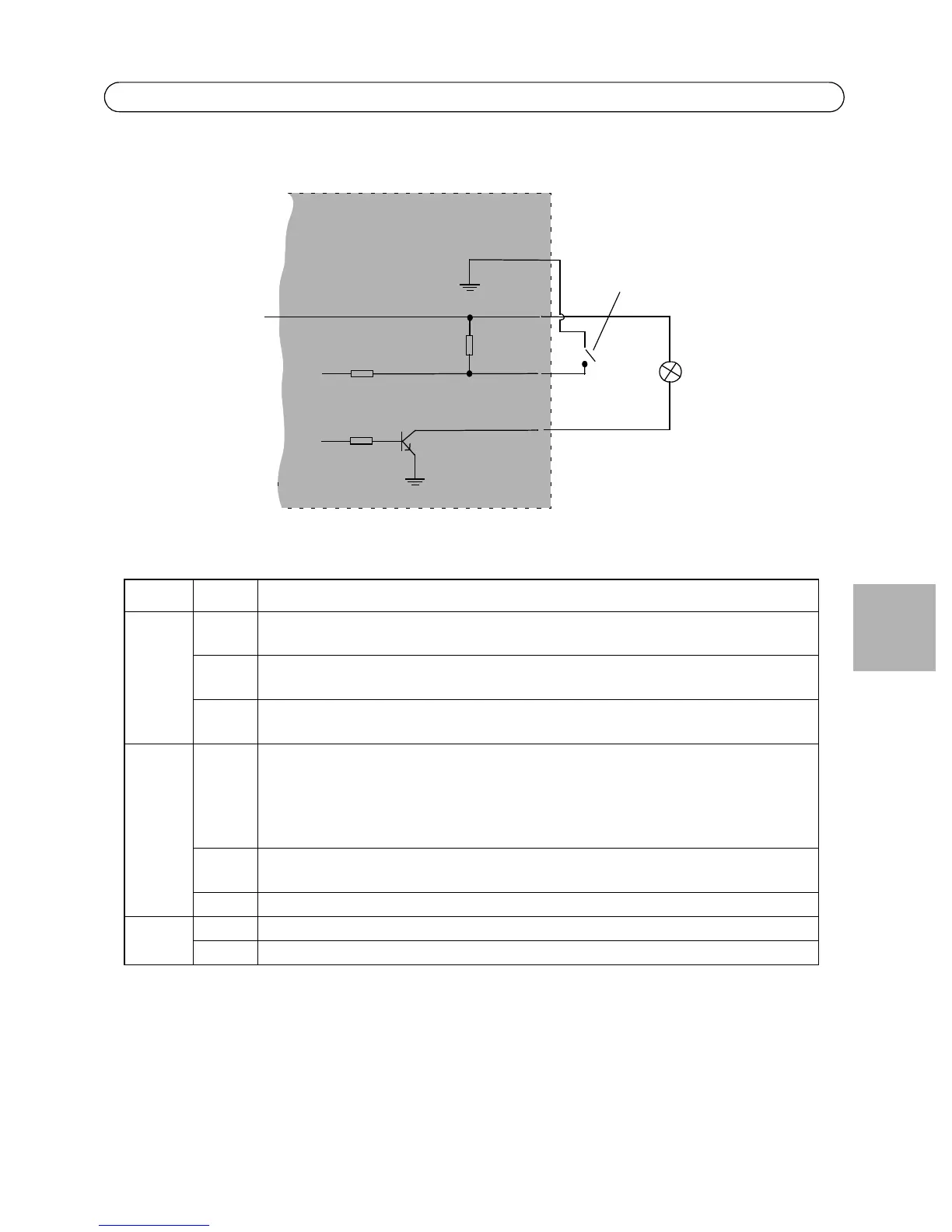

Anschlussschaltbild
LED-Anzeigen
LED Farbe Bedeutung
Netzwerk Grün Leuchtet konstant bei einer Netzwerkverbindung mit 100 MBit/s. Blinkt bei
Netzwerkaktivität.
Gelb Leuchtet konstant bei einer Netzwerkverbindung mit 10 MBit/s. Blinkt bei
Netzwerkaktivität.
Leuchtet
nicht
Keine Verbindung.
Status Grün Leuchtet bei normalem Betrieb konstant grün.
Hinweis: Die Status-LED kann so konfiguriert werden, dass sie bei normalem Betrieb
nicht leuchtet oder nur dann blinkt, wenn auf die Kamera zugegriffen wird. Weitere
Informationen hierzu finden Sie in der Online-Hilfe. Wählen Sie Setup > System
Options > LED Settings (Setup > Systemoptionen > LED-Einstellungen).
Gelb Leuchtet konstant beim Start, beim Zurücksetzen auf die Werkseinstellungen oder bei
der Wiederherstellung von Einstellungen.
Rot Blinkt langsam bei Aktualisierungsfehler.
Betrieb Grün Normaler Betrieb.
Gelb Blinkt grün/gelb während Firmware-Aktualisierung.
o
z
AXIS 212 PTZ/-V
3,3 V, max. 50 mA
z. B.
Türklingel
4
o
3
o
o
2
1
