Guida all'installazione AXIS 212 PTZ/-V Pagina 59
ITALIANO

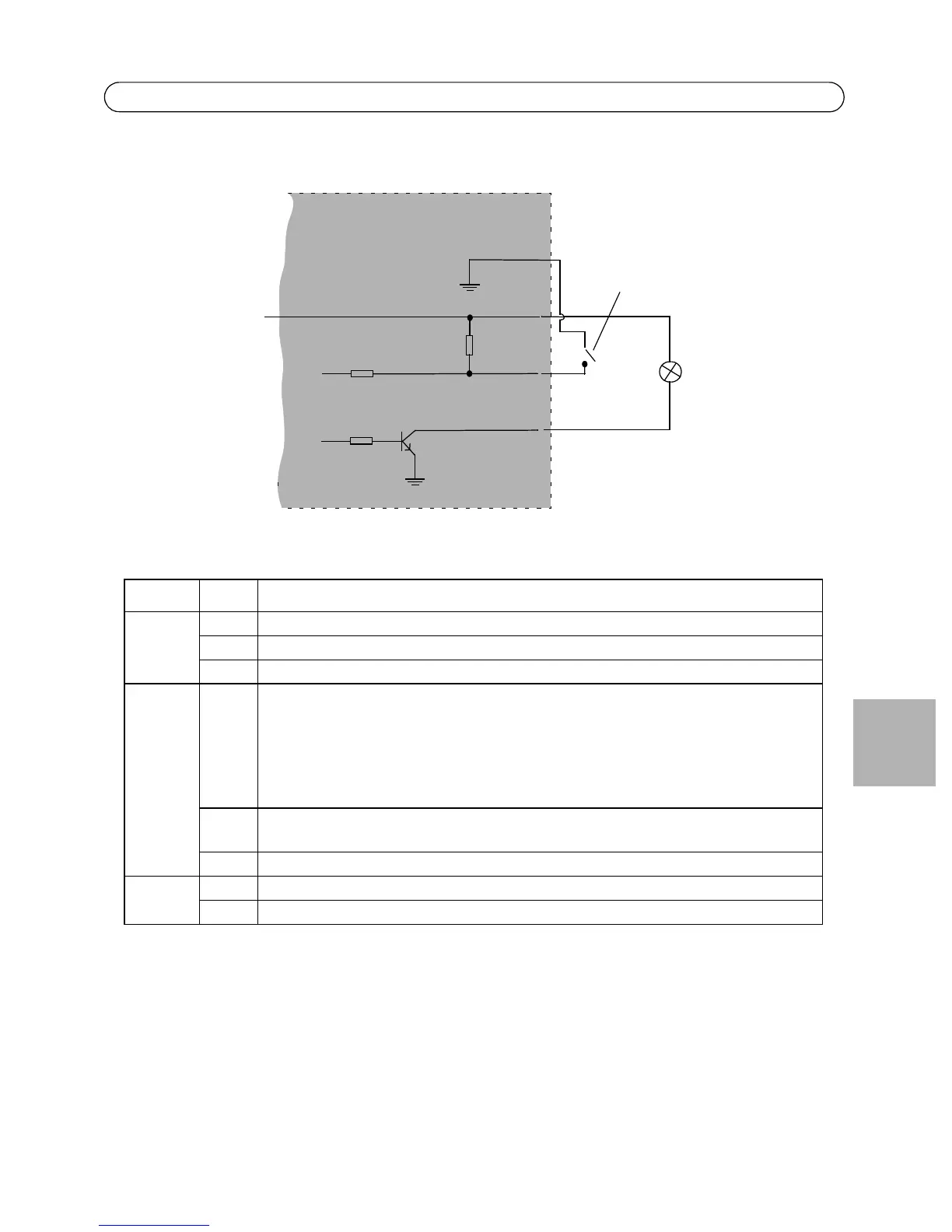

Schema delle connessioni
Indicatori LED
LED Colore Descrizione
Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete.
Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
Spento Connessione assente.
Stato Verde Luce fissa: condizioni di normale utilizzo.
Nota È possibile configurare il LED di stato in modo che rimanga spento in condizioni di
normale utilizzo oppure in modo da ottenere una luce intermittente quando si effettua
l'accesso alla telecamera. Per ulteriori informazioni, consultare la Guida in linea.
Selezionare Setup (Configurazione) > System Options (Opzioni di sistema) > LED
settings (Impostazioni LED)
Giallo Luce fissa: durante l’avvio o il ripristino delle impostazioni predefinite o della
configurazione.
Rosso Luce lampeggiante lenta: aggiornamento non riuscito.
Indicatore Verde Normale utilizzo.
Giallo Luce lampeggiante verde/gialla: aggiornamento firmware.
o
z
AXIS 212 PTZ/-V
3,3 V, max. 50 mA
Ad esempio
Campanello
4
o
3
o
o
2
1
