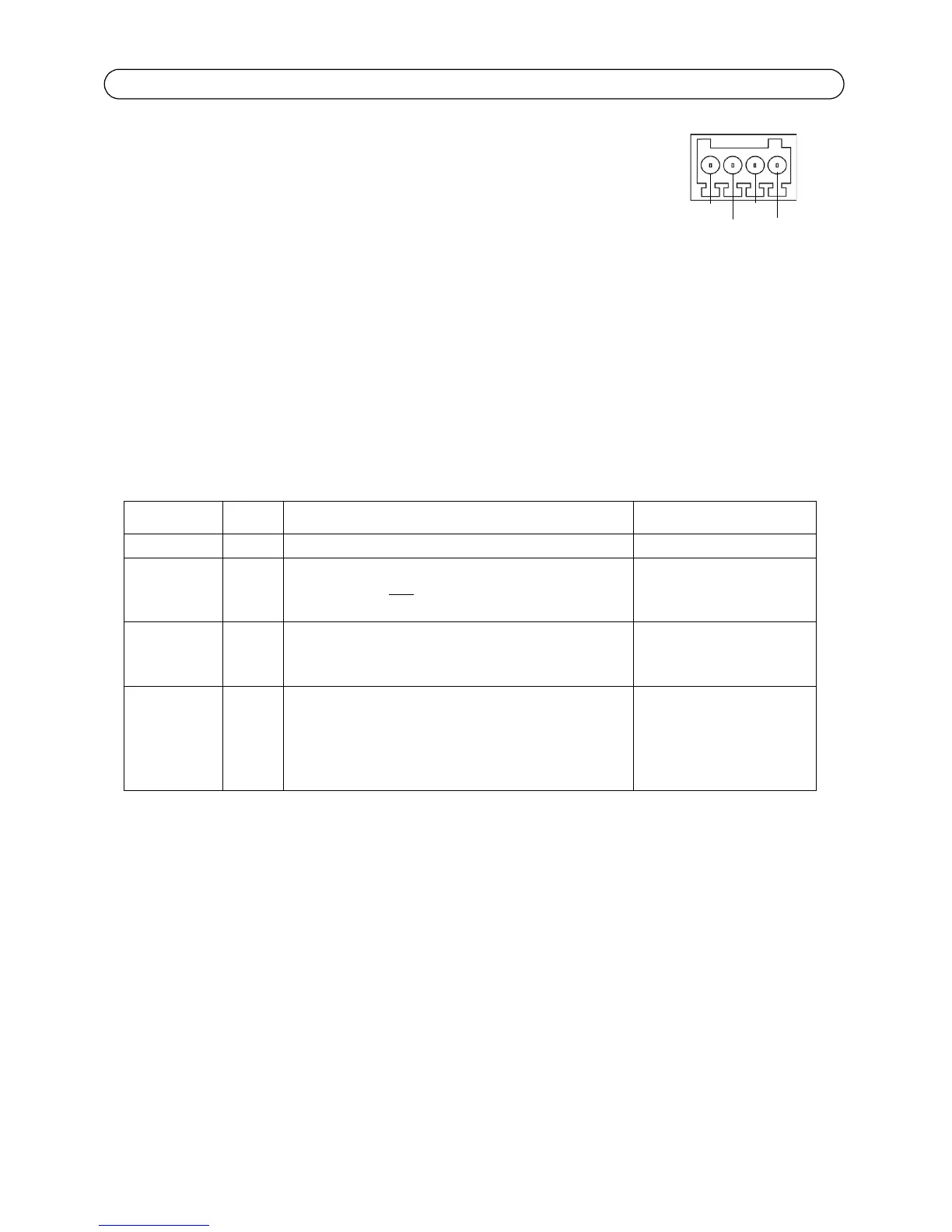

Página 100 Guía de instalación de la Serie de cámaras de red AXIS P33/P33-V
Conector de terminales de E/S: Se utiliza en aplicaciones como detección de
movimiento, activación de eventos, grabación de secuencias y notificaciones
de alarma. Además de un pin de alimentación auxiliar y un pin de masa,
proporciona a la interfaz la conexión de:
1 salida de transistor: para conectar relés e indicadores LED. Se
pueden activar dispositivos conectados mediante la interfaz de programación de
aplicaciones (API) VAPIX®, los botones de salida de la página Live View (Visualización en
directo) o mediante una norma de actuación. La salida se mostrará como activa en
System Options (Opciones del sistema) > Ports & Devices (Puertos y dispositivos) si el
dispositivo de alarma está activado.
1 entrada digital: una entrada de alarma para conectar dispositivos que puedan
alternar circuitos cerrados y abiertos, como PIR, contactos de puertas y ventanas y
detectores de rotura de cristales. Cuando se recibe una señal, el estado cambia y la
entrada se vuelve activa, como se indica en System Options (Opciones del sistema) >
Ports & Devices (Puertos y dispositivos).
Función Pin Notas Especificaciones
GND 1 Masa
Alimentaci
ón de 3,3 V
CC
2 Se puede utilizar para alimentar equipos auxiliares.
Nota: Este pin solo
se puede usar como salida de
alimentación.
Carga máx.= 50 mA
Entrada
digital
3 Conecte a GND (masa) para activarla o déjela suelta
(o desconectada) para desactivarla.
Entrada mín. = - 40 V CC
Entrada máx. = + 40 V
CC
Salida
digital
4 Utiliza un transistor NFET de drenaje abierto con la
fuente conectada a GND (masa). Si se utiliza con un
relé externo, debe conectarse un diodo en paralelo a
la carga como protección ante oscilaciones de
tensión.
Carga máx.= 100 mA
Voltaje máx.= + 40 V CC
Pin1
Pin2
Pin3
Pin4
