Guía de instalación de la Serie de cámaras de red AXIS P33/P33-V Página 101
ESPAÑOL

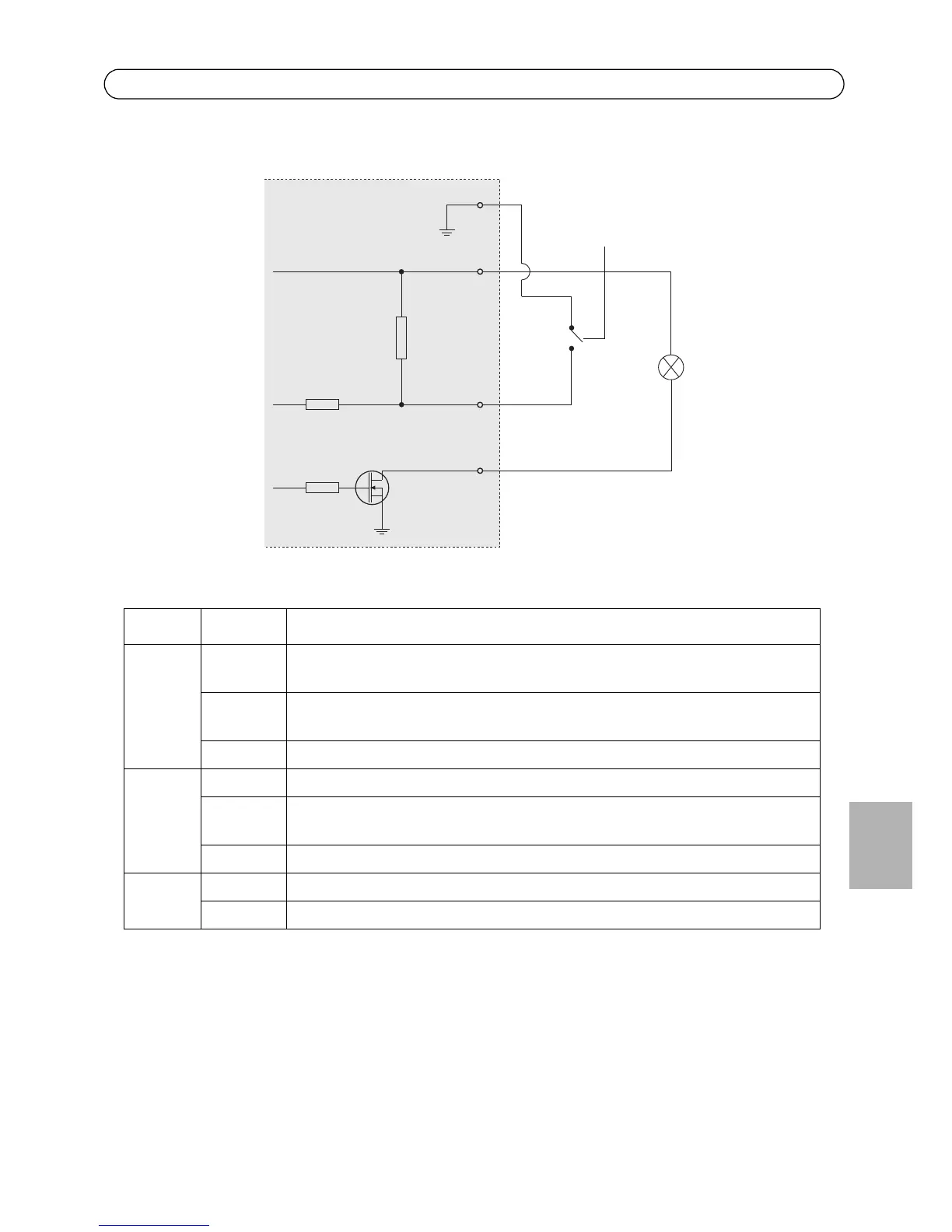

El diagrama de conexiones siguiente ofrece un ejemplo de cómo conectar un dispositivo auxiliar a
la Cámara de red domo fija.
Indicadores LED
LED Color Indicación
Red Verde Fijo para indicar la conexión a una red de 100 Mbits/s. Parpadea para indicar
actividad en la red.
Ámbar Fijo para indicar conexión a una red de 10 Mbits/s. Parpadea para indicar actividad
en la red.
Apagado Sin conexión a la red.
Estado Verde Verde fijo para indicar funcionamiento normal.
Ámbar Fijo durante el inicio o durante el restablecimiento de los valores o la configuración
iniciales.
Rojo Parpadeo lento si no se puede realizar una actualización.
Alimenta-
ción
Verde Funcionamiento normal.
Ámbar Parpadea en verde/ámbar durante la actualización del firmware.
1
2
E.g. push button
3
4
3.3V
max. 50mA
D
S
G
